Über die mit ASLP erzeugte Patchliste lassen sich Etiketten für Scheinwerfer, Multicores und Dimmer/VT's drucken.
Auf einer Etikette sind die wichtigsten Kenndaten des entsprechenden Teils vermerkt.
Etiketten können immer dann eingesetzt werden, wenn z.B. im Lichtrig an den Scheinwerfern die entsprechenden Daten wie Teil, Indexnummer oder Patch angezeigt werden soll. Etiketten können ebenfalls eine Hilfe beim Aufbau sein: Anhand des CAD-Plans werden mit den Etiketten die Positionen der Scheinwerfer im Lichtrig festgelegt. Anschließend müssen nur noch entsprechende Scheinwerfer zu den Etiketten zugeordnet werden.

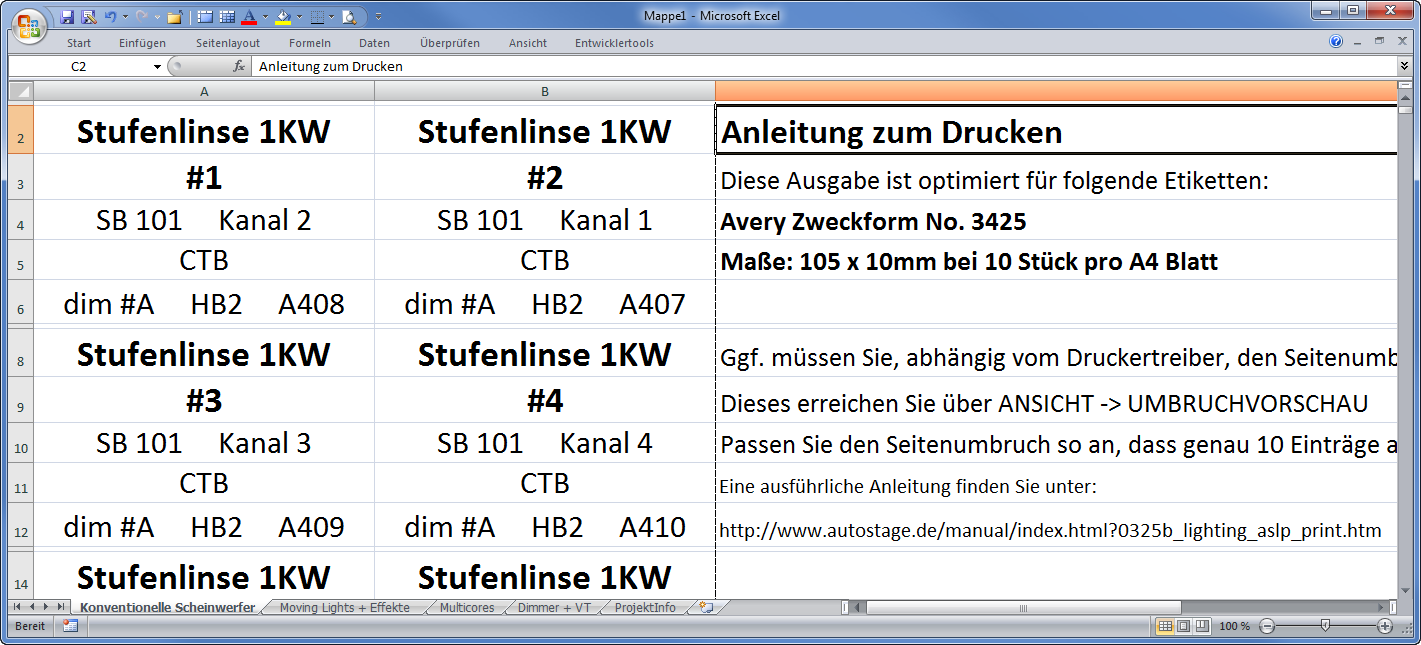

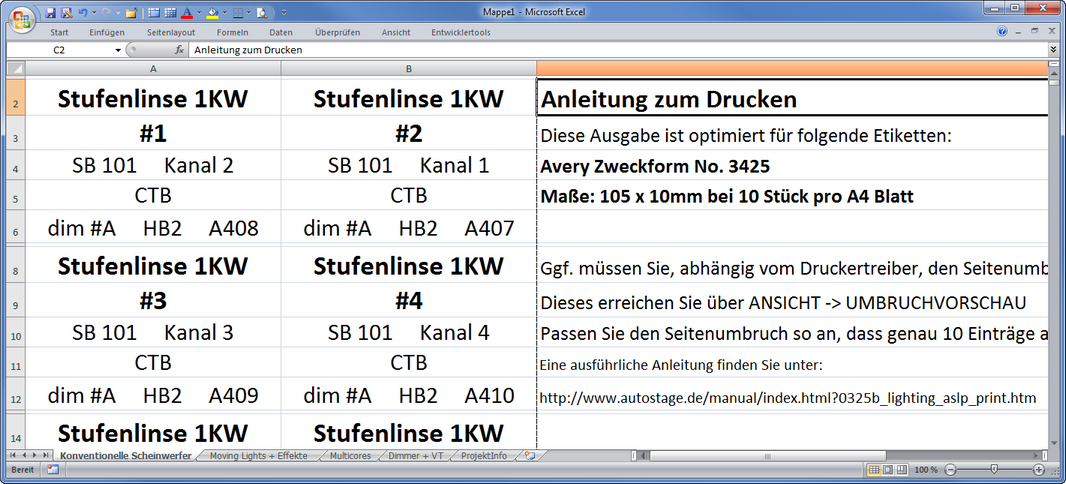

Die Ausgabe der Etiketten erfolgt als Excel-Liste. Diese ist optimiert für Etiketten vom Typ Avery Zweckform No. 3425 mit den Maßen 105x10mm bei 10 Stück pro DIN A4 Blatt.
Für folgende Teile können Etiketten erstellt werden: Konventionelle Scheinwerfer, Moving Lights + Effekte, Multicores und Dimmer + VT.
Felder bei konventionellen Scheinwerfern •Teilname •Indexnummer •Steckbrettnummer + Kanal •Farbe •Dimmer, Patch oder Strom-VT
Felder bei Moving Lights + Effekte •Teilname •Indexnummer •Steckbrettnummer + Kanal •DMX-Adresse •Patch oder Strom-VT
Felder bei Multicores •Multicore-Nummer •Bezeichnung Dimmer, Patch oder Strom-VT •Ausgang •DMX-Adresse •Typ Dimmer, Patch oder Strom-VT
Felder bei Dimmer+VT •Bezeichnung Dimmer, Patch oder Strom-VT •Teilname •DMX-Adresse •Typ Stromzuleitung •Länge Stromzuleitung
|
Je nach Druckertreiber müssen Sie ggf. den Seitenumbruch anpassen, damit die Etiketten optimal auf das DIN A4 Blatt angeordnet werden.

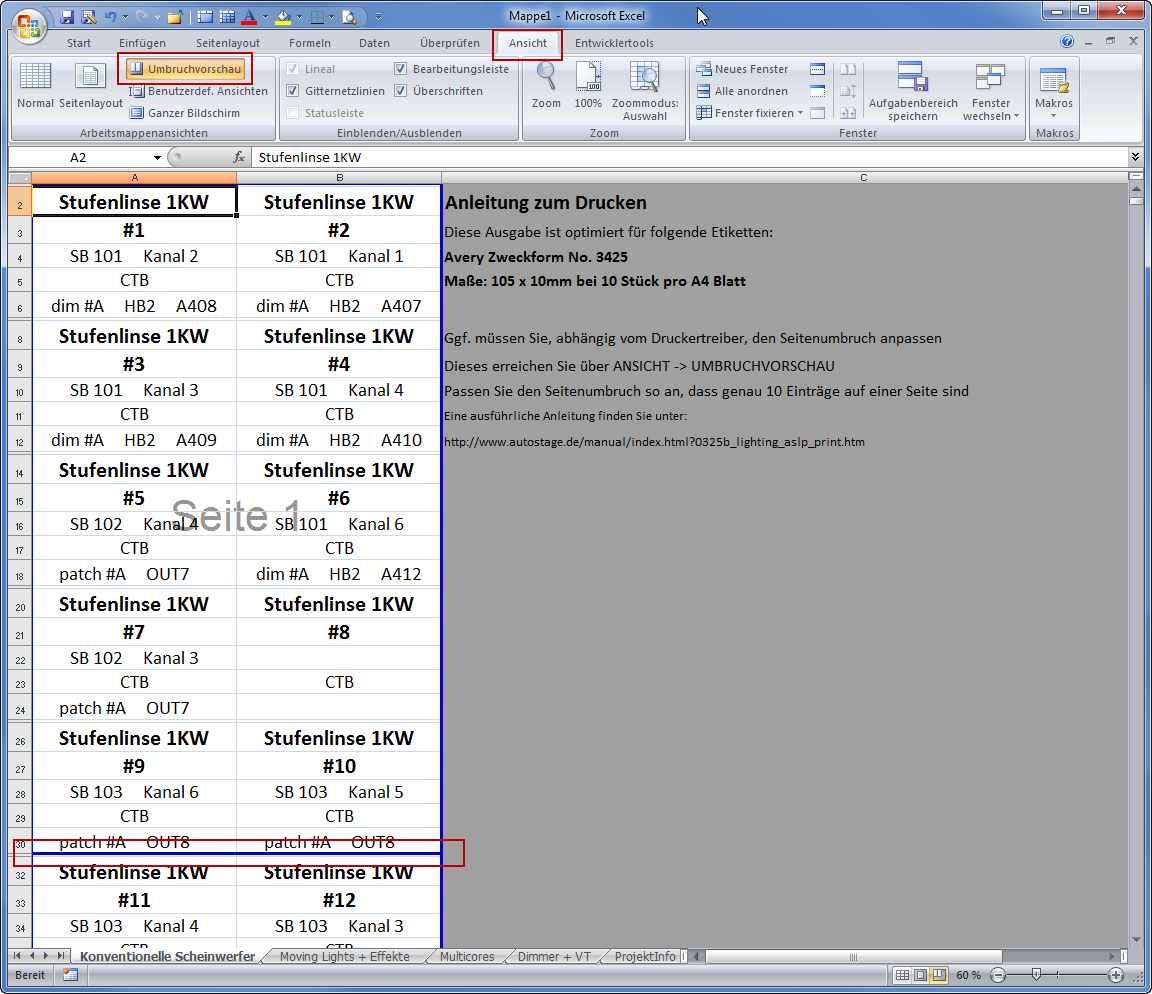

Der Seitenumbruch wird angezeigt über Ansicht - Umbruchvorschau (siehe Bild). Passen Sie den Seitenumbruch so an, dass genau 10 Einträge auf die Seite passen.
|
