Mit dem AutoSTAGE-Befehl ASSBT und den Varianten davon lassen sich die Patch- und Zuleitungsangaben von Steckbrettern vergrößern und verkleinern.



Achtung! Steckbrett-Symbole aus Version 1.51 und früher funktionieren mit dieser Funktion nicht!

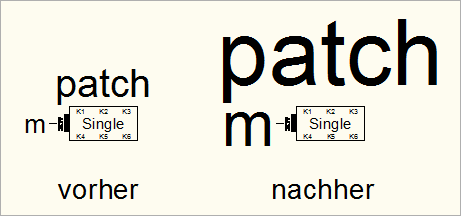

Attribute von Steckbrettern vergrößern und verkleinern

Attribute von Steckbrettern vergrößern und verkleinern





Höhe der Attributen vergrößern/verkleinern        Höhe der Attributen vergrößern/verkleinern

ASSBT - Attribute von allen Steckbrettern um 10 Prozent vergrößern

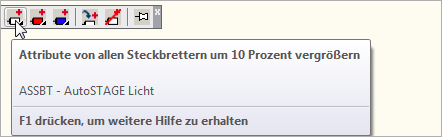

ASSBT -  Attribute von allen Steckbrettern um 10 Prozent vergrößern



Befehl: ASSBT

...AutoSTAGE / Steckbrett-Attribute um 10 Prozent vergrößert





ASSBTM -  Attribute von allen Steckbrettern um 10 Prozent verkleinern



Befehl: ASSBTM

...AutoSTAGE / Steckbrett-Attribute um 10 Prozent verkleinert





ASSBTE - Attribute von einzelnen Steckbrettern um 10 Prozent vergrößern

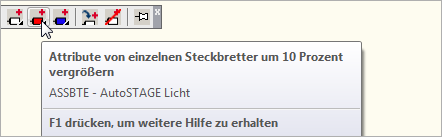

ASSBTE -  Attribute von einzelnen Steckbrettern um 10 Prozent vergrößern



Befehl: ASSBTE

...AutoSTAGE / Steckbrett auswählen -->

...AutoSTAGE / Steckbrett - Attribute um 10 Prozent vergrößert





ASSBTEM -  Attribute von einzelnen Steckbrettern um 10 Prozent verkleinern



Befehl: ASSBTEM

...AutoSTAGE / Steckbrett auswählen -->

...AutoSTAGE / Steckbrett-Attribute um 10 Prozent verkleinert





ASSBTS - Attribute von mehreren Steckbrettern um 50 Prozent vergrößern

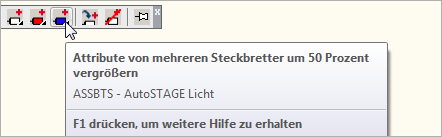

ASSBTS -  Attribute von mehreren Steckbrettern um 50 Prozent vergrößern



Befehl: ASSBTS

...AutoSTAGE / Steckbrett auswählen -->

Objekte wählen:

Objekte wählen: Entgegengesetzte Ecke angeben: 2 gefunden

Objekte wählen:

...AutoSTAGE / Steckbrett-Attribute um 50 Prozent vergrößert





ASSBTSM -  Attribute von mehreren Steckbrettern um 50 Prozent verkleinern



Befehl: ASSBTSM

...AutoSTAGE / Steckbrett auswählen -->

Objekte wählen:

Objekte wählen: Entgegengesetzte Ecke angeben: 2 gefunden

Objekte wählen:

...AutoSTAGE / Steckbrett-Attribute um 50 Prozent verkleinert





Höhe von allen Steckbrett-Attributen angleichen        Höhe von allen Steckbrett-Attributen angleichen

Nach dem Ausführen von ASSBTE und ASSBTS kann die Höhe der Attribute von Steckbrettern in der Zeichnung unterschiedlich sein. Der AutoSTAGE-Befehl ASSBTA wird dazu verwendet, alle Attributhöhen anzugleichen.



ASSBTA - Höhe von allen Steckbrett-Attributen angleichen

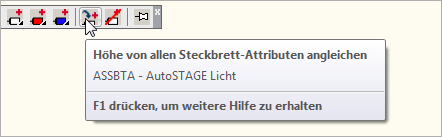

ASSBTA -  Höhe von allen Steckbrett-Attributen angleichen



Befehl: ASSBTA

...AutoSTAGE / Höhe von allen Steckbrett-Attributen erfolgreich angeglichen









Höhe von allen Attributen zurücksetzen        Höhe von allen Attributen zurücksetzen

Setzt alle Attributshöhen aller Steckbretter in der Zeichnung auf den Systemstandard zurück.



ASSBTX - Höhe von allen Steckbrett-Attributen zurücksetzen

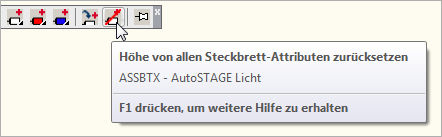

ASSBTX -  Höhe von allen Steckbrett-Attributen zurücksetzen



Befehl: ASSBTX

...AutoSTAGE / Höhe von allen Steckbrett-Attributen erfolgreich zurückgesetzt
