MappOnlinePro ist ein Software von Meyer Sound Labs zur akustischen Berechnung und Simulation von Line-Array Systemen. In MappOnlinePro berechnete Line-Arrays können mit AutoSTAGE in AutoCAD importiert werden. Für den Import der Daten können zwei Methoden angewendet werden: der manuelle Import und der automatische Import.
Manueller Import der Berechnung aus MappOnlinePro

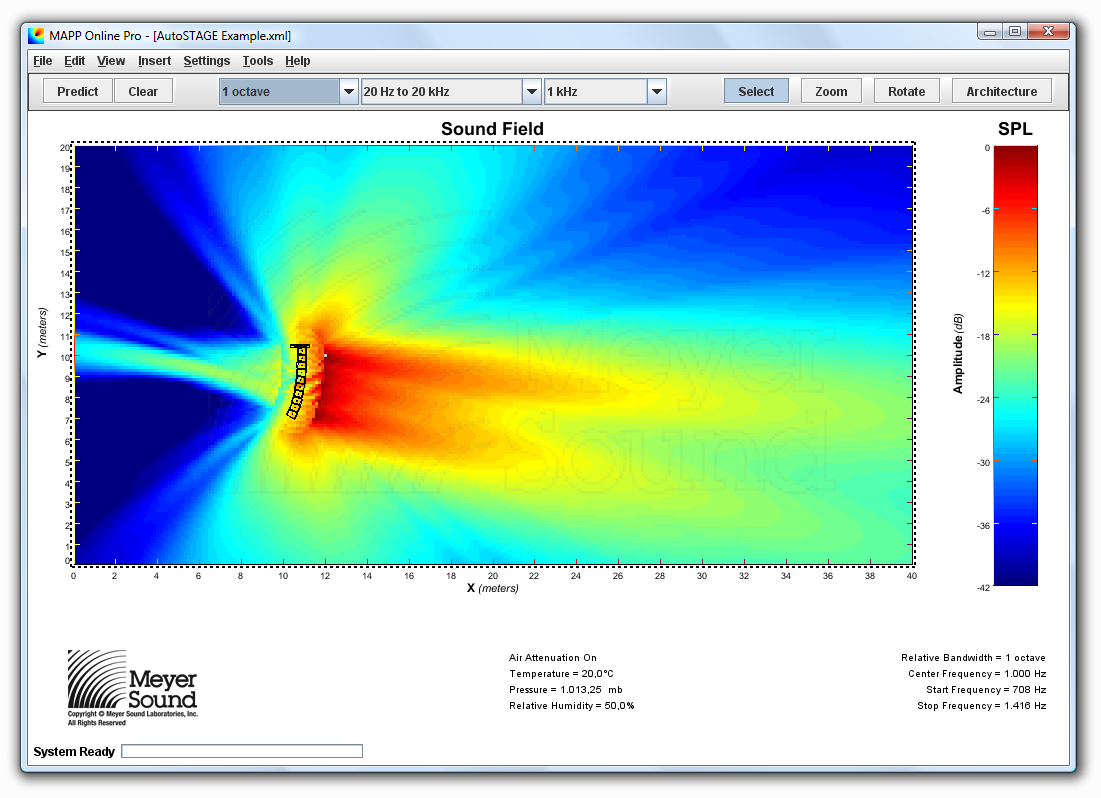

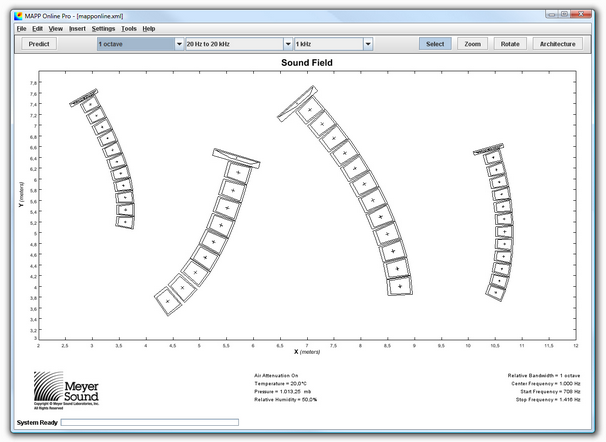

Erstellen Sie eine Berechnung in MappOnlinePro:

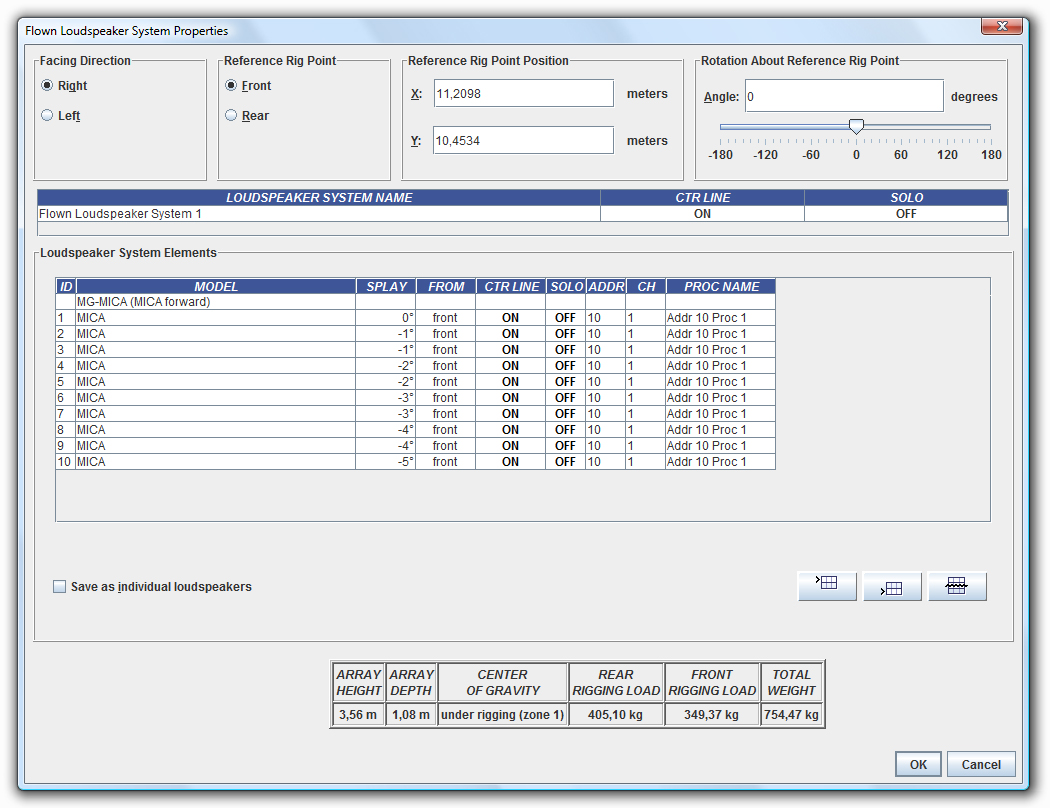

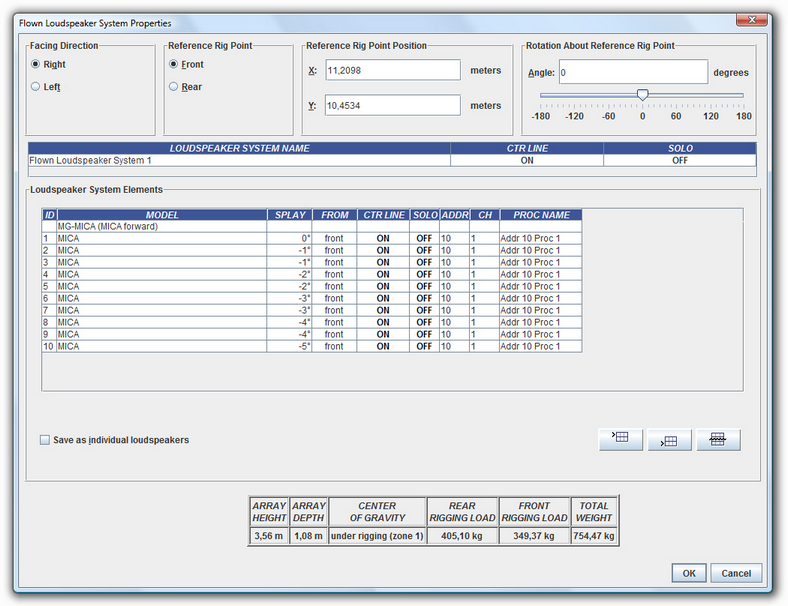

Auswertung der Einzelwinkel des Line-Arrays:

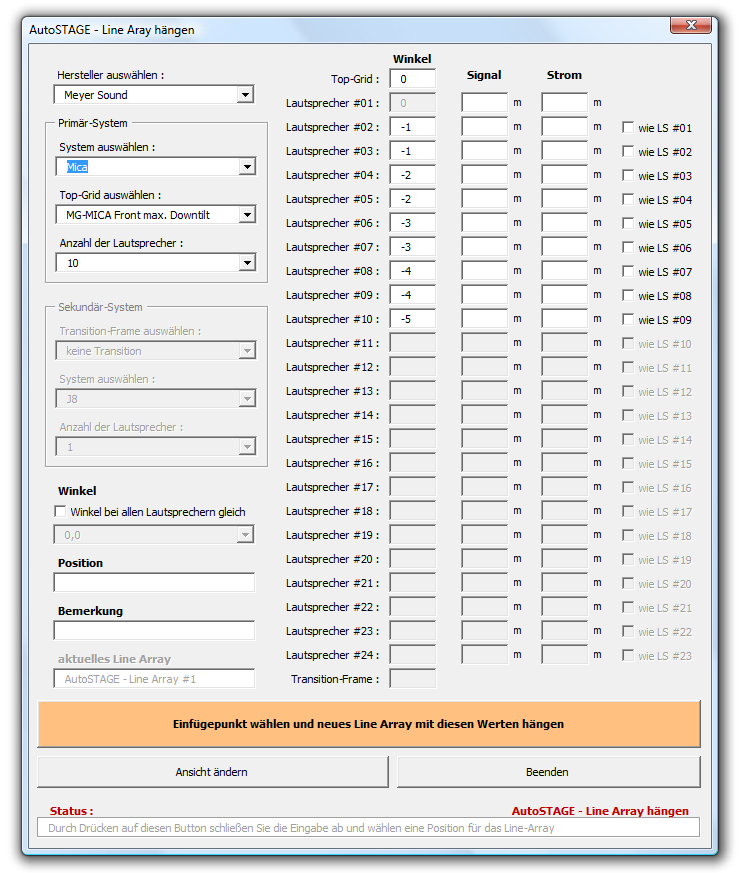

Auswahl des Systems und Eingabe der berechneten Einzelwinkel des Line-Arrays mit dem AutoSTAGE-Befehl ASLAR in AutoCAD:

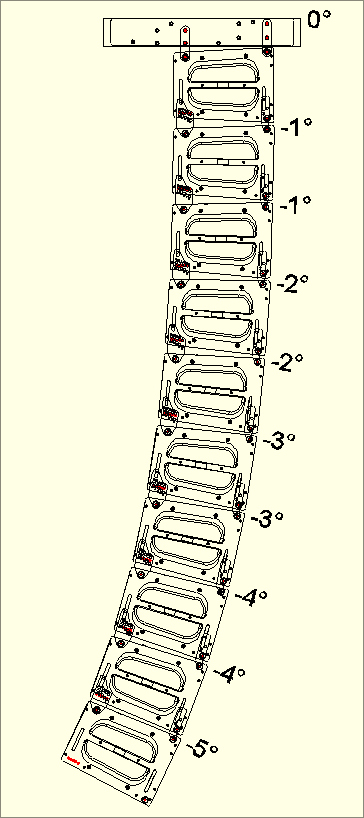

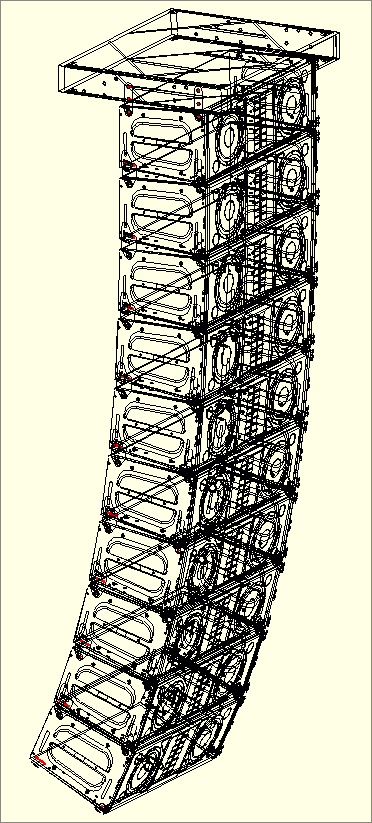

Konstruiertes Line-Array in die Zeichnung einfügen:

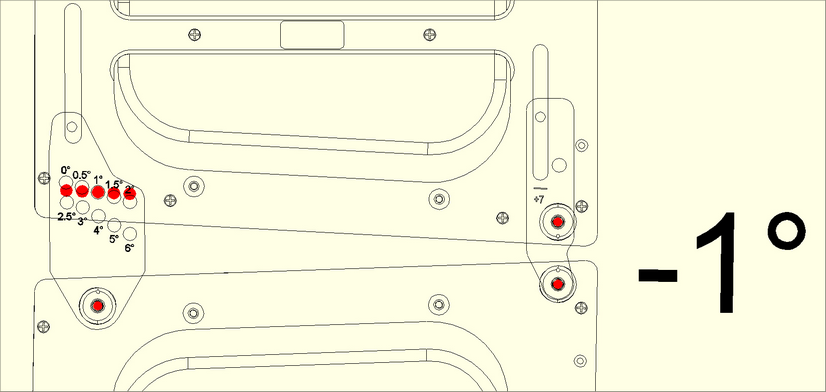

Detailierte Ansicht der Verbindungselemente*:
*Die Ansicht der Verbindungselemente gibt es zur Zeit nur bei einer Auswahl von Systemen. Weitere sind in Vorbereitung.
|
Automatischer Import der Berechnung aus MappOnlinePro
Der automatische Import ist in der aktuellen Version nur für die Systeme Mica und M'eldie möglich. Weitere Systeme für den automatischen Import sind in Vorbereitung.
Erstellen Sie eine Berechnung in MappOnlinePro und speichern diese als XML-Datei ab.

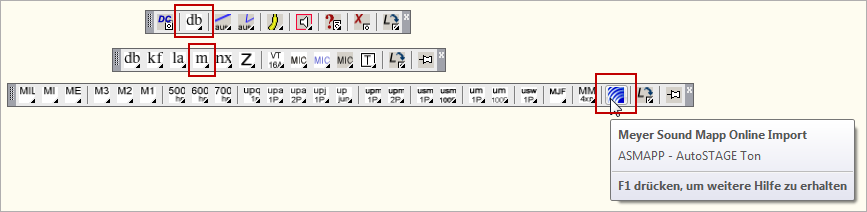

Mit dem AutoSTAGE-Befehl ASMAPP kann die mit MappOnlinePro gespeicherte XML-Datei geladen werden. Den Befehl finden Sie auch als Icon im Meyer Sound Labs-Werkzeugkasten (siehe Bild).

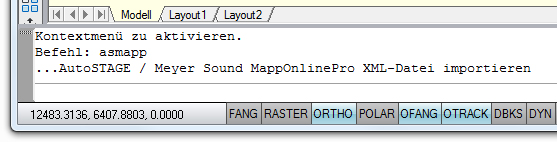

Starten Sie den Import durch Aufrufen des ASMAPP-Befehls:

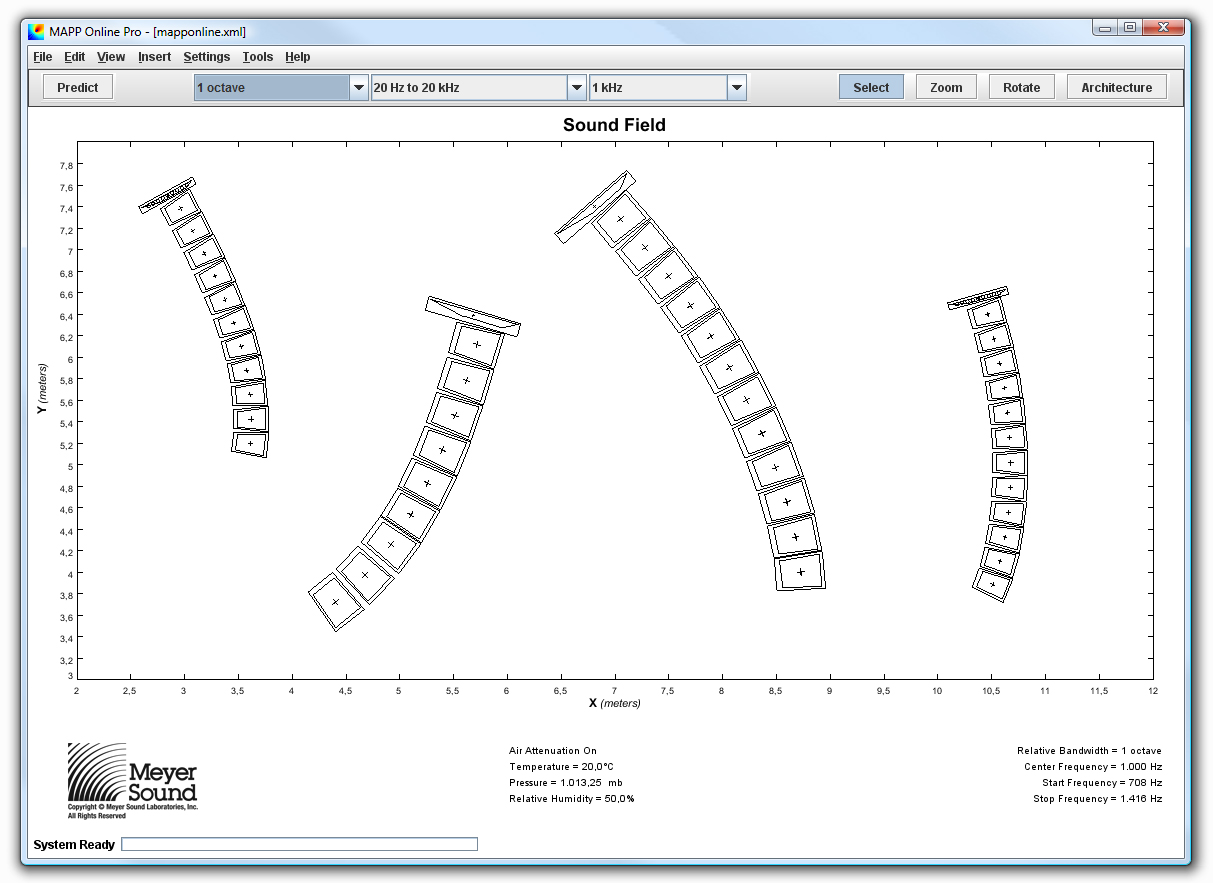

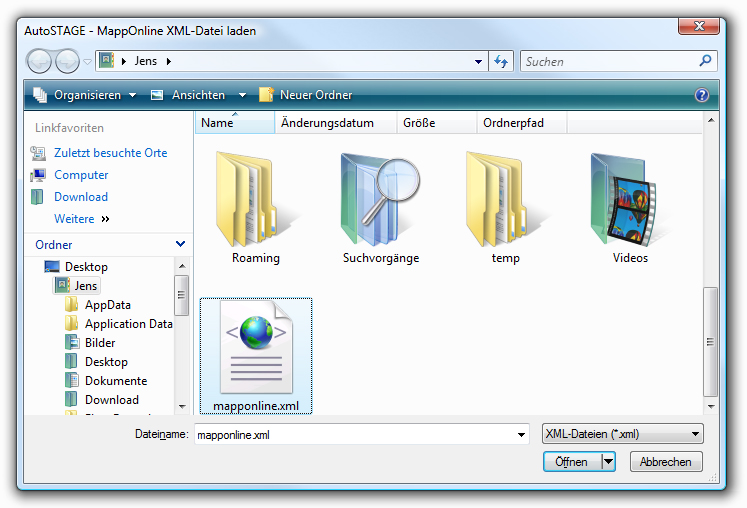

Mit MappOnlinePro erstellte XML-Datei auswählen und öffnen:

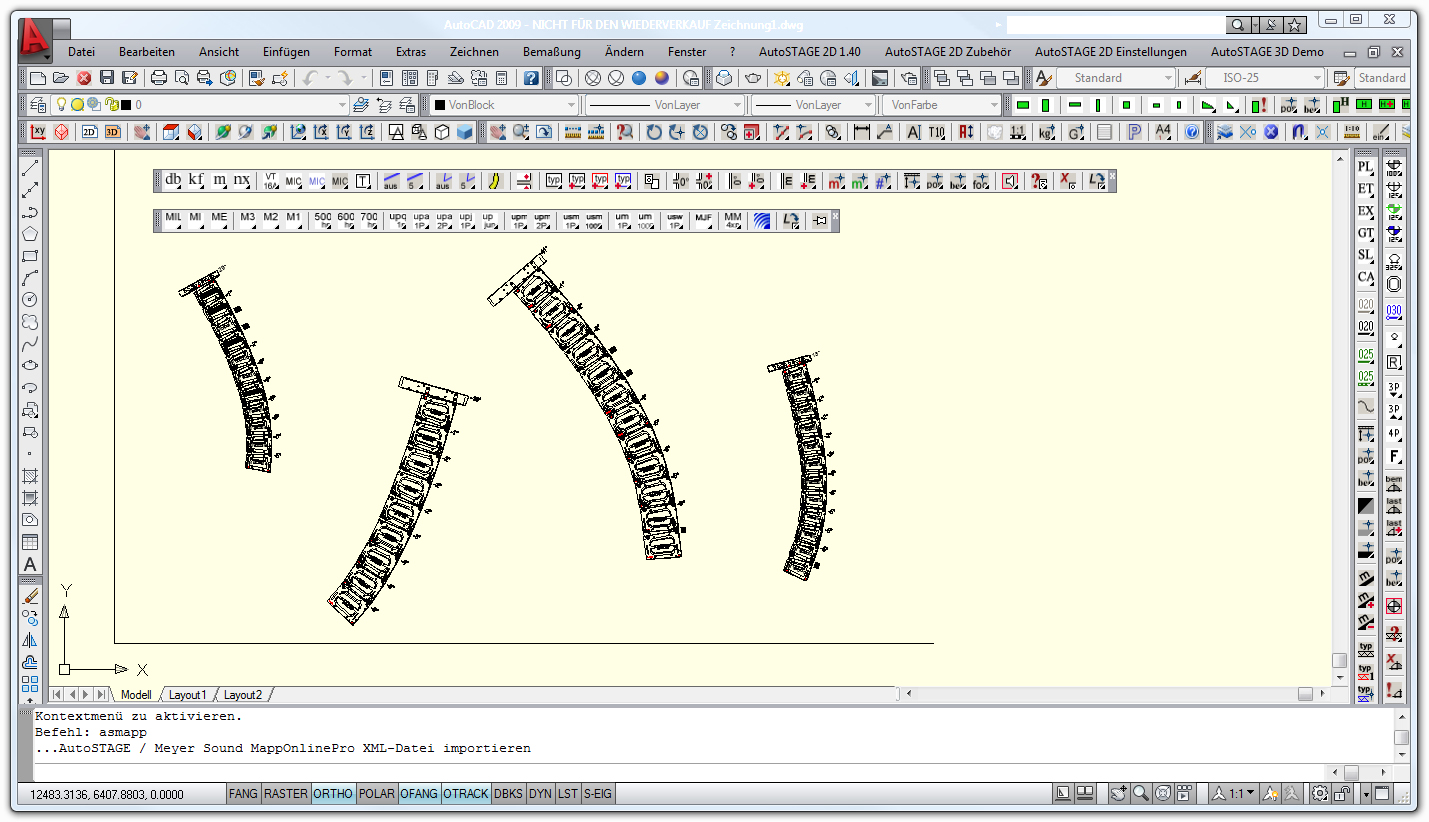

Nach der Auswahl und dem Laden der XML-Datei werden die Line-Arrays nach der Vorlage aus MappOnlinePro in AutoCAD konstruiert:
|
