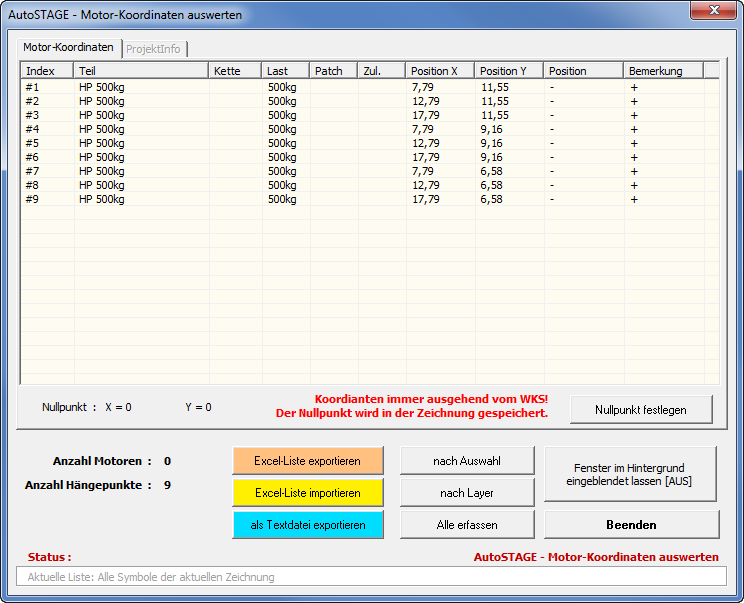

Mit dem AutoSTAGE-Befehl ASHP werden die Koordinaten von Motoren, Hängepunkten und Deadhangs erfasst und in einer Liste ausgegeben.

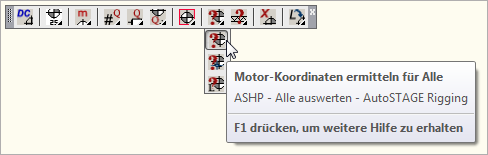

ASHP - Motor-Koordinaten ermitteln für Alle

Wertet alle Motoren, Hängepunkte oder Deadhangs in der Zeichnung aus und und zeigt diese in einer Countliste an.



ASHPS - Motor-Koordinaten einer Auswahl

Wie ASHP, nur das erst eine Auswahl in der Zeichnung getroffen werden muss. Es werden nur die Motoren, Hängepunkte oder Deadhangs ausgewertet, die in der Auswahl enthalten sind.



ASHPL - Motor-Koordinaten erzeugen nach Layer

Wie ASHP, nur das alle Motoren, Hängepunkte oder Deadhangs auf dem Layer eines ausgewählten Motors, Hängepunkts oder Deadhangs ausgewertet werden.









Mit dem Button Nullpunkt festlegen wird der Nullpunkt für die Auswertung festgelegt.



Der Nullpunkt wird unsichtbar in der Zeichnung gespeichert!



Die Koordianten der Auswertung gehen immer vom Welt-Koordinaten-System (WKS) aus.
