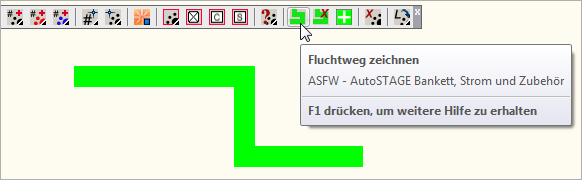

Mit dem AutoSTAGE-Befehl ASFW werden Fluchtwege gezeichnet. Fluchtwege haben eine feste Breite, die vorher (in Millimeter) eingegeben werden kann. Die Standardbreite für Fluchtwege beträgt 1,2m. Es können beliebig viele Punkte für den Fluchtweg eingegeben werden. Das Zeichnen wird abgeschlossen durch Drücken von <ENTER> oder <ESC>. Die voreingestellte Farbe des Fluchtwegs ist grün, diese kann nachträglich geändert werden.
ASFW - Fluchtweg zeichnen
Befehl: ASFW
...AutoSTAGE / Fluchtweg zeichnen
...AutoSTAGE / Fluchtweg-Breite in mm eingeben <1200> :
...AutoSTAGE / Ersten Punkt eingeben -->
...AutoSTAGE / Nächsten Punkt eingeben -->
...AutoSTAGE / Nächsten Punkt eingeben -->
...AutoSTAGE / Nächsten Punkt eingeben -->
...AutoSTAGE / Nächsten Punkt eingeben -->
...AutoSTAGE / Nächsten Punkt eingeben -->
...AutoSTAGE / Nächsten Punkt eingeben -->
...AutoSTAGE / Nächsten Punkt eingeben -->
...AutoSTAGE / Fluchtweg zeichnen beendet

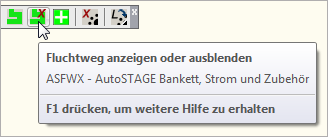

Fluchtwege anzeigen oder ausblenden
Alle Fluchtwege in einer Zeichnung können mit dem AutoSTAGE-Befehl ASFWX angezeigt bzw. ausgeblendet werden.
|
