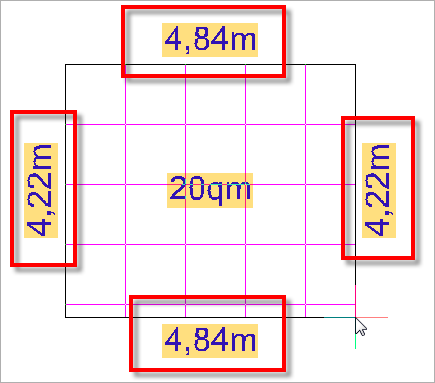

Jede Standfläche wird bereits beim Einfügen mit einer Bemassung versehen. Diese ist beim Zeichnen des Messestand zu sehen und wird üblicherweise nach dem Zeichnen ausgeblendet.
Bemassungen können nach verschiedenen Kriterien ein- und ausgeblendet werden. Dazu steht ein Flyout-Werkzeugkasten zur Verfügung, der mit dem Stecknadelsymbol aus dem Hauptwerkzeugkasten herausgelöst werden kann.

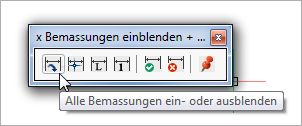

Mit dem Befehl ASFGDIMA werden alle Bemassungen aller Flächen in der Zeichnung eingeblendet, wenn diese zuvor ausgeblendet waren. Dieses gilt auch für den umgekehrten Fall.
: _asfgdima ...AutoSTAGE / Alle Bemassungen ein- oder ausblenden ...AutoSTAGE / Alle Bemassungen erfolgreich ausgeblendet |

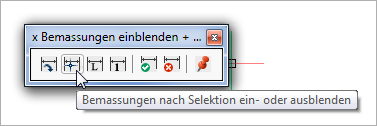

Mit dem Befehl ASFGDIMS wird die Bemassung einer Auswahl ein- bzw. ausgeblendet.
: _asfgdims ...AutoSTAGE / Mehrerer Bemassungen ein- und ausblenden ...AutoSTAGE / Messeflächen auswählen --> Objekte wählen: Objekte im Satz: 3 Objekte wählen: ...AutoSTAGE / Mehrere Bemassungen eingeblendet ...AutoSTAGE / Messeflächen auswählen -->
Dieser Vorgang kann solange wiederholt werden, bis der Befehl mit ESC abgebrochen wird. |

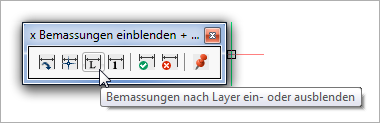

Mit dem Befehl ASFGDIML wird die Bemassung für alle Flächen ein- bzw. ausgeblendet, die auf dem gleichen Layer liegen wie die ausgewählte Fläche.
: _asfgdiml ...AutoSTAGE / Bemassung nach Layer ein- oder ausblenden ...AutoSTAGE / Messeflächen auswählen --> ...AutoSTAGE / Bemassung nach Layer erfolgreich eingeblendet ...AutoSTAGE / Messeflächen auswählen -->
Dieser Vorgang kann solange wiederholt werden, bis der Befehl mit ESC abgebrochen wird. |

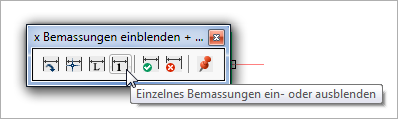

Mit dem Befehl ASFGDIM1 wird die Bemassung für eine einzelne Fläche ein- bzw. ausgeblendet.
: _asfgdim1 ...AutoSTAGE / Einzelne Bemassung ein- oder ausblenden ...AutoSTAGE / Fläche auswählen --> ...AutoSTAGE / Einzelne Bemassung erfolgreich ausgeblendet ...AutoSTAGE / Fläche auswählen -->
Dieser Vorgang kann solange wiederholt werden, bis der Befehl mit ESC abgebrochen wird. |

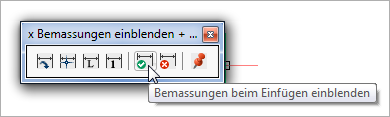

Mit dem Befehl ASFGDIMON wird die Bemassung von neu eingefügten Flächen eingeblendet.
: _asfgdimon ...AutoSTAGE / Bemassung beim Einfügen einblenden |

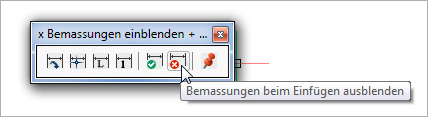

Mit dem Befehl ASFGDIMOFF wird die Bemassung von neu eingefügten Flächen nach dem Einfügen ausgeblendet.
: _asfgdimoff ...AutoSTAGE / Bemassung beim Einfügen ausblenden |
