Beim Einfügen einer Messefläche oder einer Standfläche wird automatisch die Grundfläche der Fläche in qm in der Mitte der Fläche angegeben.

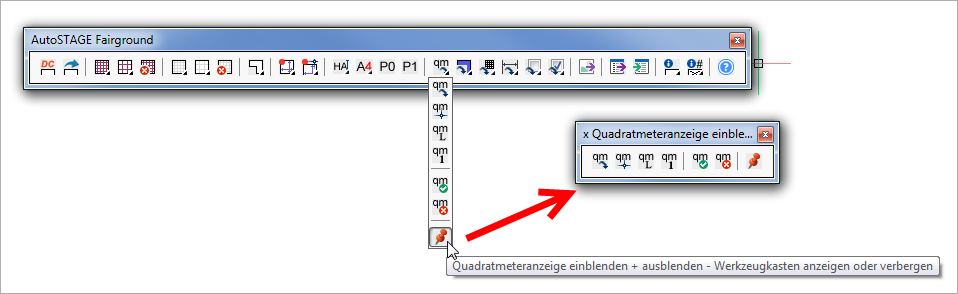

Die Anzeige der Grundfläche kann nach verschiedenen Kriterien ein- und ausgeblendet werden. Dazu steht ein Flyout-Werkzeugkasten zur Verfügung, der mit dem Stecknadelsymbol aus dem Hauptwerkzeugkasten herausgelöst werden kann.

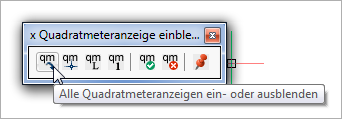

Mit dem Befehl ASFGQMA wird die Grundflächenangabe aller Flächen in der Zeichnung eingeblendet, wenn diese zuvor ausgeblendet waren. Dieses gilt auch für den umgekehrten Fall.
: _asfgqma ...AutoSTAGE / Alle Quadratmeteranzeigen ein- oder ausblenden ...AutoSTAGE / Alle Quadratmeteranzeigen erfolgreich ausgeblendet |

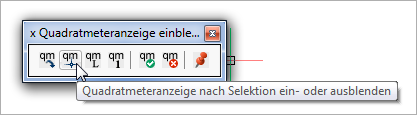

Mit dem Befehl ASFGQMS wird die Grundflächenangabe einer Auswahl ein- bzw. ausgeblendet.
: _asfgqms ...AutoSTAGE / Mehrerer Quadratmeteranzeigen ein- und ausblenden ...AutoSTAGE / Fläche auswählen --> Objekte wählen: Gegenüberliegende Ecke: Objekte im Satz: 4 ...AutoSTAGE / Mehrere Quadratmeteranzeigen eingeblendet ...AutoSTAGE / Fläche auswählen -->
Dieser Vorgang kann solange wiederholt werden, bis der Befehl mit ESC abgebrochen wird. |

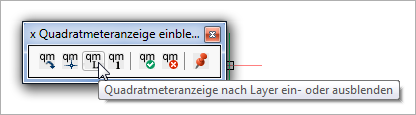

Mit dem Befehl ASFGQML wird die Grundflächenangabe für alle Flächen ein- bzw. ausgeblendet, die auf dem gleichen Layer liegen wie die ausgewählte Fläche.
: _asfgqml ...AutoSTAGE / Quadratmeteranzeigen nach Layer ein- oder ausblenden ...AutoSTAGE / Messeflächen auswählen --> ...AutoSTAGE / Quadratmeteranzeigen nach Layer erfolgreich ausgeblendet ...AutoSTAGE / Messeflächen auswählen -->
Dieser Vorgang kann solange wiederholt werden, bis der Befehl mit ESC abgebrochen wird. |

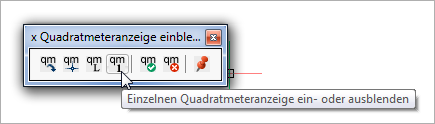

Mit dem Befehl ASFGQM1 wird die Grundflächenangabe für eine einzelne Fläche ein- bzw. ausgeblendet.
: _asfgqm1 ...AutoSTAGE / Einzelne Quadratmeteranzeige ein- oder ausblenden ...AutoSTAGE / Fläche auswählen --> ...AutoSTAGE / Einzelne Quadratmeteranzeige erfolgreich ausgeblendet ...AutoSTAGE / Fläche auswählen -->
Dieser Vorgang kann solange wiederholt werden, bis der Befehl mit ESC abgebrochen wird. |

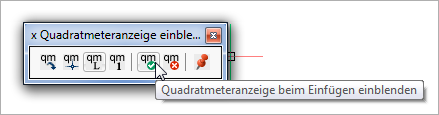

Mit dem Befehl ASFGQMON wird die Grundflächenangabe von neu eingefügten Flächen eingeblendet.
: _asfgqmon ...AutoSTAGE / Quadratmeteranzeige beim Einfügen einblenden |

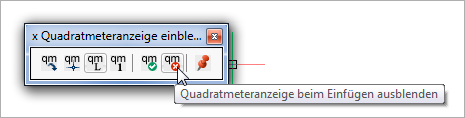

Mit dem Befehl ASFGQMOFF wird die Grundflächenangabe von neu eingefügten Flächen nach dem Einfügen ausgeblendet.
: _asfgqmoff ...AutoSTAGE / Quadratmeteranzeige beim Einfügen ausblenden |
