Der OFANG-Modus, oder auch Objektfang genannt, ist eines der wichtigste Hilfsmittel beim Zeichnen. Mit dem OFANG werden charakteristische Punkte von Zeichnungsobjekten exakt identifiziert. Dies kann z.B. der Startpunkt einer Linie, der Endpunkt eines Bogens oder der Mittelpunkt eines Kreises sein. Insgesamt gibt es 13 verschiedene charakteristische Objekteigenschaften, die auch als Fangmodi bezeichnet werden.
Bei eingeschaltetem OFANG-Modus wir ein Fangpunkt angezeigt, sobald der Zeichencursor in die unmittelbare Nähe des Punktes positioniert wird. Der Fangpunkt wird auch als AutoSnap-Markierung bezeichnet. Sobald der Fangpunkt (in der Abbildung als grünes Dreieck dargestellt) angezeigt wird, kann die Koordinate des Fangpunkts durch Klicken mit der linken Maustaste übernommen werden. Der Zeichencursor muss dabei nicht genau den Fangpunkt treffen, es reicht, wenn der Fangpunkt angezeigt wird!
Wenn mehrere Fangmodi für ein Objekt zur Verfügung stehen, kann mit der TAB-Taste zyklisch zwischen diesen weitergeschaltet werden.

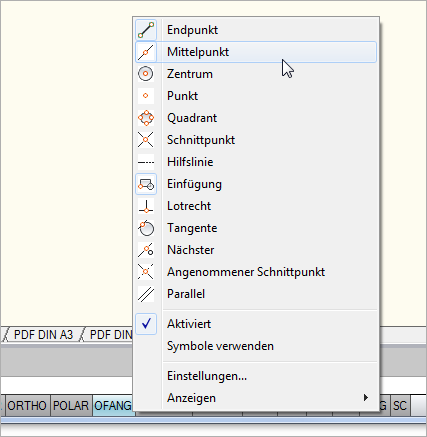

Durch Klicken mit der rechten Maustaste auf die OFANG-Schaltfläche erscheint ein Kontextmenü, über das einzelne Fangmodi ein- und ausgeschaltet werden können.

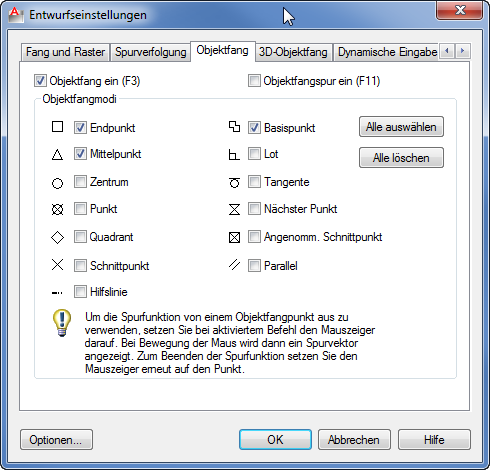

Der Punkt Einstellungen aus dem Kontextmenü öffnet die Einstellungen für den OFANG-Modus, in denen alle Fangmodi als Übersicht dargestellt sind und entsprechend Ein- und Ausgeschaltet werden können.
Die Einstellungen für den OFANG-Modus ist in der Systemvariable OSMODE gespeichert. Die Systemvariable AUTOSNAP steuert die Anzeige der AutoSnap-Markierung, der QuickInfo und des Magneten.
Fängt den am nächsten liegenden Endpunkt eines Bogens, eines elliptischen Bogens, einer Linie, eines Polyliniensegments, eines Splines, einer Region oder eines Strahls.
|
Fängt den Mittelpunkt eines Bogens, einer Ellipse, eines elliptischen Bogens, einer Linie, eines Polyliniensegments, einer Region, eines Splines oder einer Konstruktionslinie.
|
Fängt das Zentrum eines Bogens, eines Kreises, einer Ellipse oder eines elliptischen Bogens.
|
Fängt ein Punktobjekt, einen Bemaßungsdefinitionspunkt oder einen Bemaßungstextursprung.
|
Fängt einen Quadrantenpunkt eines Bogens, eines Kreises, einer Ellipse oder eines elliptischen Bogens.
|
Fängt den Schnittpunkt eines Bogens, eines Kreises, einer Ellipse, eines elliptischen Bogens, einer Linie, einer Polylinie, eines Strahls, einer Region, eines Splines oder einer Konstruktionslinie.
Die Option Erweiterter Schnittpunkt ist nicht als fortlaufender Objektfang verfügbar. Schnittpunkt und Erweiterter Schnittpunkt stehen bei Kanten oder Ecken von in AutoCAD erstellten 3D-Volumenkörpern nicht zur Verfügung. Wenn die Objektfangmodi Schnittpunkt und Angenommener Schnittpunkt gleichzeitig aktiv sind, können unterschiedliche Ergebnisse erzielt werden.
|
Zeigt eine temporäre Hilfslinie oder einen Bogen an, wenn der Cursor über den Endpunkt eines Objekts bewegt wird, sodass Punkte auf der Hilfslinie angeben werden können.
|
Fängt den Einfügepunkt eines Attributs, eines Blocks oder eines Textes.
|
Fängt einen Punkt, der lotrecht zu einem Bogen, einem Kreis, einer Ellipse, einem elliptischen Bogen, einer Linie, einer Polylinie, einem Strahl, einer Region, einem 2D-Volumenkörper, einem Spline oder einer Konstruktionslinie steht. Der Fangmodus Versetztes Lot wird automatisch aktiviert, wenn Sie für das zu zeichnende Objekt mehrere lotrechte Fangpunkte benötigen.
Als Ausgangspunkt zum Zeichnen einer lotrechten Linie können Sie eine Linie, einen Bogen, einen Kreis, eine Polylinie, einen Strahl oder eine Konstruktionslinie verwenden.
Mit dem Objektfangmodus Versetztes Lot können Sie lotrechte Linien zwischen diesen Objekten zeichnen.
|
Fängt die Tangente eines Bogens, eines Kreises, einer Ellipse, eines elliptischen Bogens oder eines Splines.
Der Fangmodus Versetzte Tangente wird automatisch aktiviert, wenn Sie für das zu zeichnende Objekt mehrere tangentiale Fangpunkte benötigen. Sie können in diesem Modus eine Linie oder KLinie zeichnen, die tangential zu Bogen, Polylinienbogen oder Kreisen verläuft.
Wenn Sie im Tangentenfangmodus mit der Option Von Punkt arbeiten, um andere Objekte als von Bogen und Kreisen ausgehende Linien zu zeichnen, verläuft eine Tangente durch einen Punkt auf dem Bogen oder Kreis und dem letzten im Zeichenbereich ausgewählten Punkt.
|
Fängt den nächstliegenden Punkt auf einem Bogen, einem Kreis, einer Ellipse, einem elliptischen Bogen, einer Linie, einem Punkt, einer Polylinie, einem Strahl, einem Spline oder einer Konstruktionslinie.
|
Fängt den visuellen Schnittpunkt von zwei Objekten, die sich im 3D-Raum nicht überschneiden, sich aber in der aktuellen Ansicht scheinbar überschneiden.
Im Modus für erweiterte angenommene Schnittpunkte wird der imaginäre Schnittpunkt zweier Objekte gefangen, der entstünde, wenn die Objekte entlang ihrer natürlichen Pfade verlängert würden.
Angenommener Schnittpunkt und Erweiterter angenommener Schnittpunkt stehen bei Kanten oder Ecken von in AutoCAD erstellten 3D-Volumenkörpern nicht zur Verfügung.
Wenn die Objektfangmodi Schnittpunkt und Angenommener Schnittpunkt gleichzeitig aktiv sind, können unterschiedliche Ergebnisse erzielt werden.
|
Legt fest, dass ein Liniensegment, ein Polyliniensegment, eine Strahl oder eine KLinie parallel zu einem anderen linearen Objekt sein muss. Geben Sie zunächst den ersten Punkt eines linearen Objekts an, und legen Sie anschließend den parallelen Objektfang fest.
Im Gegensatz zu anderen Objektfangmodi bewegen Sie den Cursor und zeigen mit dem Mauszeiger auf ein anderes lineares Objekt, bis der Winkel aufgerufen wird. Bewegen Sie anschließend den Cursor zurück auf das Objekt, das Sie zeichnen. Wenn der Pfad des Objekts parallel zum vorherigen linearen Objekt liegt, wird ein Ausrichtungspfad angezeigt, mit dem Sie das parallele Objekt zeichnen können.
Deaktivieren Sie den ORTHO-Modus, bevor Sie den parallelen Objektfang verwenden. Objektfangspuren and der Fangtyp Polar werden während des parallelen Objektfangvorgangs automatisch deaktiviert. Sie müssen den ersten Punkt eines linearen Objekts angeben, bevor Sie den parallelen Objektfang verwenden.
|
