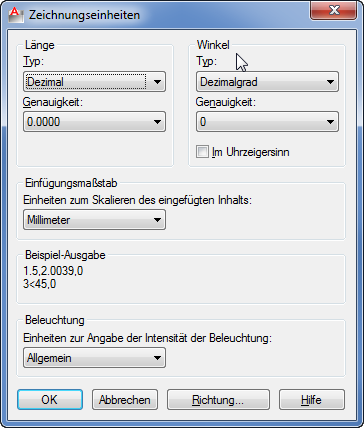

Zahlenformate für Koordinaten- und Winkeleingabe können mit dem Befehl EINHEIT (_UNITS) festgelegt werden. Das Fenster heißt irrtümlicherweise Zeichnungseinheiten, aber mit einer tatsächlichen Einheitenzuordnung hat dieses Fenster nichts zu tun.
Im Fenster Zeichnungseinheiten werden die Formate für Koordinaten-, Längen- und Winkelangaben sowie deren Genauigkeit festgelegt. Die Einstellungen steuern nur die Anzeige, aber nicht die interne Genauigkeit der Zeichnung, die immer ca. 15 Dezimalstellen beträgt. Alle Einstellungen werden in Systemvariablen (siehe weiter unten) in der Zeichnung gespeichert und sind damit nur für die Zeichnung gültig, in der diese gespeichert wurden.
Bei Länge werden die Systemvariablen LUNITS und LUPREC gesetzt. Bei Winkel werden die Systemvariablen AUNITS, AUPREC und ANGDIR gesetzt.
Der Einfügemaßstab bestimmt die Skalierung von Blöcken, die z.B. über das DesignCenter von AutoCAD in die Zeichnung eingefügt werden. Der Einfügemaßstab gibt keinen Maßstab oder Einheitensystem für die Zeichnung vor! Trotzdem ist es eine gute Praxis, wenn der Einfügemaßstab mit dem in der Zeichnung (vom Zeichner festgelegten) Einheitensystem übereinstimmt. Der Einfügemaßstab wird in der Systemvariable INSUNIT gespeichert.
Unter Beleuchtung kann ein Einheitensystem für die Beleuchtung und damit die Visualisierung in der Zeichnung eingestellt werden. Der Button Richtung öffnet ein weiteres Dialogfenster, in dem der Winkel der Bezugsachse für den 0° Winkel eingestellt wird. Der Basiswinkel wird in der Systemvariablen ANGBASE gespeichert.
