AutoCAD stellt verschiedene Befehle zur Verfügung, um Objekte in der Zeichnung zu ändern oder zu bearbeiten. Diese können aus der Menüzeile unter Ändern, aus dem Werkzeugkasten Ändern oder per Befehl in der Kommandozeile gestartet werden.
Nach dem Starten eines Ändern-Befehls werden in der Regel in der Kommandozeile weitere Parameter für den Befehl abgefragt.
An dieser Stelle werden nur die wichtigsten Befehle zum Ändern aufgelistet. Alle weiteren Befehle und Details zu den Befehlen sind im Handbuch von AutoCAD zu finden.
Grundsätzlich kann ein Ändern-Befehl auf zwei verschiedene Arten gestartet werden:
oAuswahl bzw. Eingabe des Ändern-Befehls, anschließend ein oder mehrere Objekte zum Ändern auswählen.
Die Objektauswahl muss mit ENTER bestätigt werden.
oZuerst ein oder mehrere Objekte in der Zeichnung selektieren und anschließend den Ändern-Befehl auswählen bzw. eingeben.
Diese Variante hat den Vorteil, dass Sie sich eine ENTER-Eingabe sparen können!
|
löschen - Alias LÖ
Löscht ein oder mehrere ausgewähltes Objekte. Als schnellere Variante kann alternativ kann auch die Entfernen-Taste zum Löschen verwendet werden!
Befehl: _erase
Objekte wählen: 1 gefunden
|
|
|
kopieren - Alias KO
Kopiert ein oder mehrere Objekte, ausgehend von einem Basispunkt. Es werden beliebig viele Kopien von den Ursprungsobjekten erstellt. Das Kopieren wird mit der ESC-Taste beendet.
Die Systemvariable COPYMODE steuert, ob nur eine Kopie (COPYMODE = 1) oder beliebig viele Kopien (COPYMODE = 0) erzeugt werden.
Befehl: _copy
Objekte wählen: 1 gefunden
Objekte wählen:
Aktuelle Einstellungen: Kopiermodus = Mehrfach
Basispunkt oder [Verschiebung/mOdus] <Verschiebung>:
Zweiten Punkt angeben oder [Anordnung] <ersten Punkt als Verschiebung verwenden>:
Zweiten Punkt angeben oder [Anordnung/Beenden/Rückgängig] <Beenden>:
Zweiten Punkt angeben oder [Anordnung/Beenden/Rückgängig] <Beenden>: *Abbruch*
|
|
|
spiegeln - Alias SP
Spiegelt ein oder mehrere Objekte entlang einer Spiegelachse, die durch zwei Punkte definiert werden.
Die Systemvariable MIRRTEXT steuert, ob die Richtung eines Textes gespiegelt (MIRRTEXT = 1) oder normal (MIRRTEXT = 0) angezeigt wird.
Befehl: _mirror
Objekte wählen: Entgegengesetzte Ecke angeben: 7 gefunden
Objekte wählen:
Ersten Punkt der Spiegelachse angeben: Zweiten Punkt der Spiegelachse angeben:
Quellobjekte löschen? [Ja/Nein] <N>:
|
|
|
reihe - Alias RH
Verteilt Objektkopien auf eine beliebige Kombination von Zeilen, Spalten und Ebenen. Dies ist die dynamische Reihe, die in AutoCAD 2012 eingeführt wurde.
Befehl: reihe
1 gefunden
Anordnungstyp eingeben - [Rechteckig/PFad/POlar] <Rechteckig>:
Typ = Rechteckig Assoziativ = Ja
Entgegengesetzte Ecke für die Anzahl der Elemente angeben oder [Basispunkt/Winkel/Anzahl] <Anzahl>:
Entgegengesetzte Ecke für Abstand zwischen Elementen angeben oder [Abstand] <Abstand>:
EINGABE drücken zum Akzeptieren oder [ASsoziativ/Basispunkt/Zeilen/Spalten/Ebenen/eXit]<eXit>: *Abbruch*
|
|
|

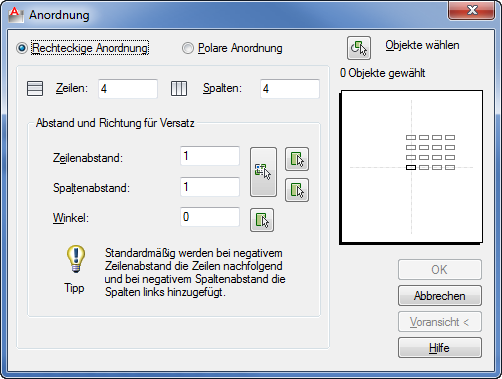

arrayclassic
Die klassische (alte) Reihenfunktion mit Dialogfenster.
|
|
|
schieben - Alias S
Verschiebt ein oder mehrere Objekte in eine Richtung, ausgehend von einem Basispunkt.
Befehl: _move
Objekte wählen: 1 gefunden
Objekte wählen:
Basispunkt oder [Verschiebung] <Verschiebung>:
Zweiten Punkt angeben oder <ersten Punkt der Verschiebung verwenden>:
|
|
|
drehen - Alias DH
Dreht ein oder mehrere Objekte um einen Drehpunkt.
Befehl: _rotate
Aktueller positiver Winkel in BKS: ANGDIR=gegen den Uhrzeigersinn ANGBASE=0
Objekte wählen: 1 gefunden
Objekte wählen:
Basispunkt angeben:
Drehwinkel angeben oder [Kopie/Bezug] <0>: 45
|
|
|
skalieren - Alias V
Skaliert (vergrößert oder verkleinert) ein oder mehrere Objekte, ausgehend von einem Basispunkt. Die Proportionen der Objekte bleibt nach der Skalierung erhalten.
Befehl: _scale
Objekte wählen: 1 gefunden
Objekte wählen:
Basispunkt angeben:
Skalierfaktor angeben oder [Kopie/Bezug] 2
|
|
|
ursprung - Alias UR
Löst ein zusammengesetztes Objekt in seine Bestandteile auf. Zusammengesetzte Objekte sind z.B. Polylinien, Absatztexte oder Blöcke.
Befehl: _explode
Objekte wählen: 1 gefunden
|
|
