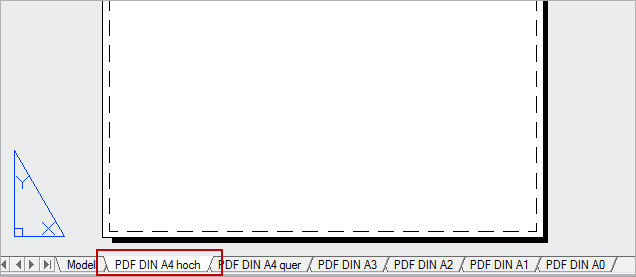

In einer Zeichnung gibt es immer nur einen Modellbereich, in dem gezeichnet wird. Zur Druckausgabe gibt es beliebig viele Papierbereiche, den sog. Layouts. Ein Layout wird aktiviert, indem mit der linken Maustaste auf ein Layout-Tab geklickt wird. Im Layout ist das Blattpapier, wie es aus dem Drucker kommt, als Voransicht zu sehen.
Auf dem Blattpapier ist eine gestrichelte Linie zu sehen, welche die Grenze des Druckbereichs kennzeichnet. Es werden nur Zeichnungselemente gedruckt, die sich innerhalb des Druckbereichs befinden. Der Druckbereich wird über den Druckertreiber definiert. Die Größe des Druckbereichs unterscheidet sich in der Regel zwischen verschiedenen Druckertypen.
Der Name eines Layouts kann durch einen Doppelklick auf den Layout-Tab bearbeitet werden. Sonderzeichen im Layoutnamen sind nicht erlaubt.
Ein neues Layout wird über das Kontextmenü angelegt. Das Kontextmenü wird durch Klicken mit der rechten Maustaste auf eines der Layout-Tabs angezeigt. Dieses wird als letztes Layout-Tab der Zeichnung hinzugefügt.
|
Ein vorhandenes Layout aus einer anderen Zeichnung laden
Ein vorhandenes Layout aus einer anderen Zeichnung wird über das Kontextmenü geladen. Das Kontextmenü wird durch Klicken mit der rechten Maustaste auf eines der Layout-Tabs angezeigt. Dann muss auf Von Vorlage... im Kontextmenü geklickt werden. Anschließend wird die Zeichnung ausgewählt, in der das gewünschte Layout gespeichert ist. Es kann eine DWG-Zeichnung wie auch eine DWT-Zeichnung (DWT = Drawing-Template, engl. für Zeichnungsvorlage) zum Laden eines Layouts verwendet werden.
In dem Fenster Layout(s) einfügen werden die verfügbaren Layouts der ausgewählten Zeichnung angezeigt. Durch markieren des gewünschten Layouts und Schließen des Fensters mit OK wird das Layout geladen und als letztes Tab der Zeichnung hinzugefügt.
|
Nicht benötigte Layouts werden über den Punkt Löschen des Kontextmenü im Layoutbereich gelöscht. Das Kontextmenü wird durch Klicken mit der rechten Maustaste auf eines der Layout-Tabs angezeigt.
|
