Blöcke werden über den Befehl EINFÜGEN in die Zeichnung eingefügt. Alternativ kann der Befehl aus dem Menü unter Einfügen->Block oder über das Icon aus dem Zeichnen-Werkzeugkasten aufgerufen werden.

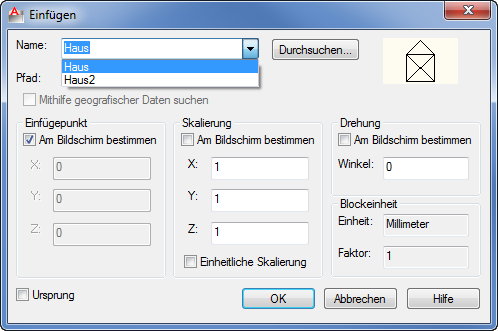

Über das Dialogfenster Einfügen werden Blockreferenzen in der Zeichnung eingefügt.





Wenn in der Zeichnung bereits Blockdefinitionen vorhanden sind, dann kann eine Blockdefinition als Grundlage für die Blockreferenz unter Name ausgewählt werden.



Externe Blöcke werden über Durchsuchen... geladen. Dabei öffnet sich ein Dateiauswahlfenster, in dem der externe Block ausgewählt wird. Anschließend wird die Blockdefinition geladen und steht dann ebenfalls unter Name zur Verfügung.

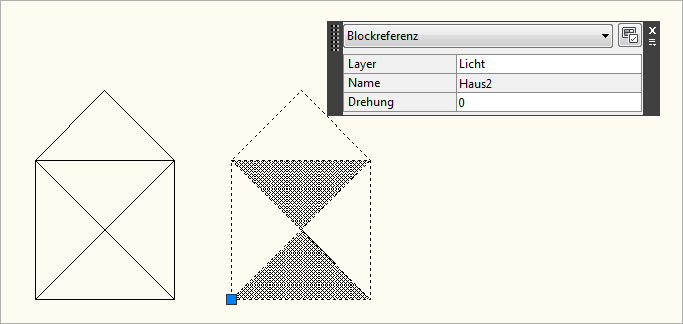

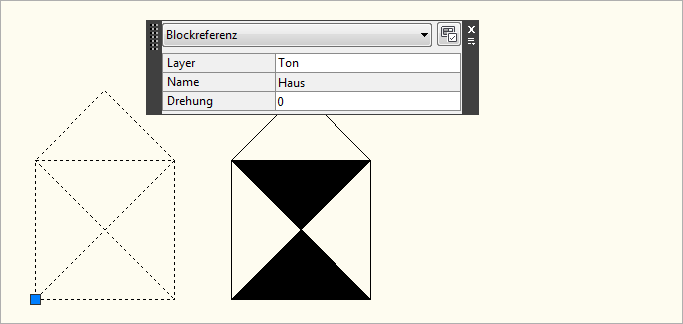

Der Einfügepunkt bestimmt den Punkt in der Zeichnung, an dem die Blockreferenz mit dem Basispunkt der Blockreferenz eingefügt wird.



Unter Skalierung und Drehung kann bestimmt werden, ob der Block beim Einfügen skaliert und/oder gedreht werden soll.
