Blöcke werden aus dem Menü unter Einfügen->Block einfügen... in eine Zeichnung eingefügt.

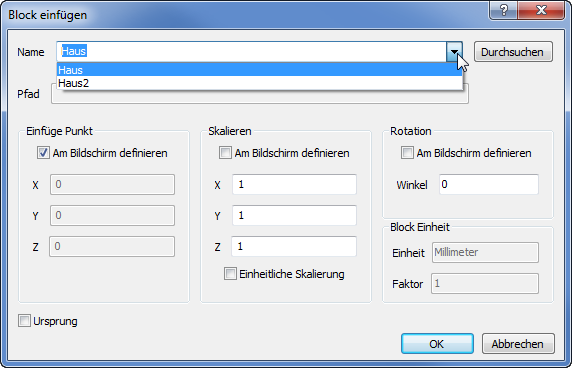

Über das Dialogfenster Block einfügen werden Blockreferenzen in der Zeichnung eingefügt.

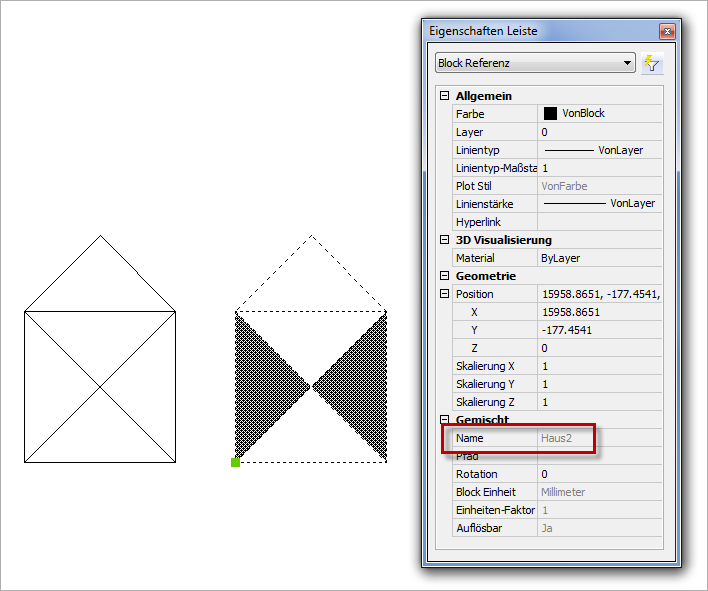

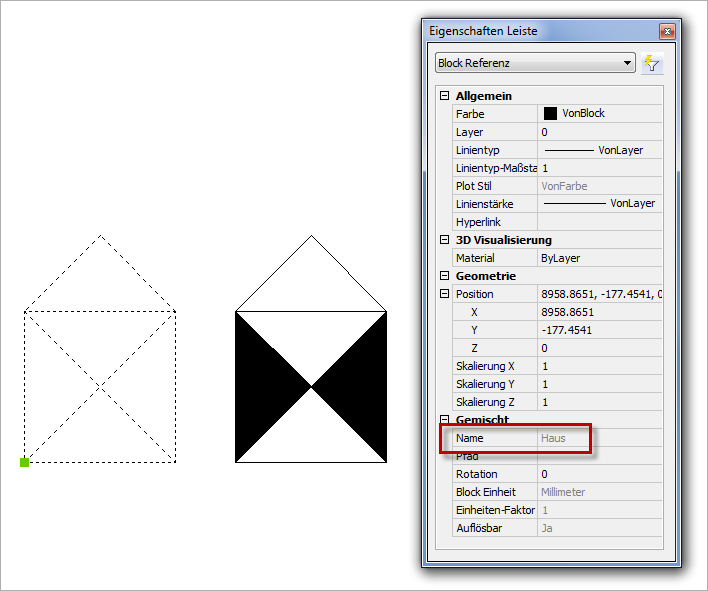

Wenn in der Zeichnung bereits Blockdefinitionen vorhanden sind, dann kann eine Blockdefinition als Grundlage für die Blockreferenz unter Name ausgewählt werden.



Externe Blöcke werden über Durchsuchen... geladen. Dabei öffnet sich ein Dateiauswahlfenster, in dem der externe Block ausgewählt wird. Anschließend wird die Blockdefinition geladen und steht dann ebenfalls unter Name zur Verfügung.



Der Einfüge Punkt bestimmt den Punkt in der Zeichnung, an dem die Blockreferenz mit dem Basispunkt der Blockreferenz eingefügt wird.



Mit Skalieren und Rotation kann bestimmt werden, ob der Block beim Einfügen skaliert und/oder gedreht werden soll.
