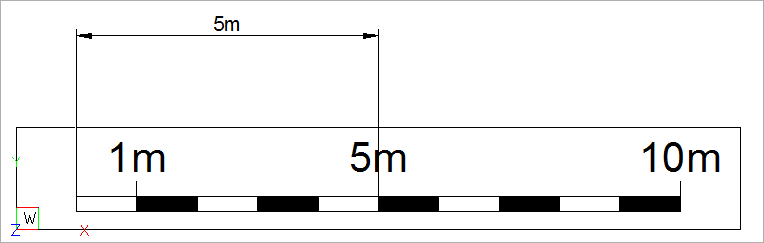

Die folgenden Beispiele für die Bemaßung in den verschiedenen metrischen Maßstäben (siehe Zeichnungseinheiten + Maßstab ) verwenden die Bemaßungsstile aus folgender Vorlage:
Bemaßungsstil:
1 - ISO-25 mm
ZE:
: ab
Startpunkt für Abstand:
Endpunkt:
Entfernung = 5000.0000, Winkel in XY-Ebene = 0, Winkel von XY-Ebene = 0
Delta X = 5000.0000, Delta Y = 0.0000, Delta Z = 0.0000
Bemaßungsstil:
2 - ISO-25 cm
ZE:
ab
Startpunkt für Abstand:
Endpunkt:
Entfernung = 500.0000, Winkel in XY-Ebene = 0, Winkel von XY-Ebene = 0
Delta X = 500.0000, Delta Y = 0.0000, Delta Z = 0.0000
Bemaßungsstil:
3 - ISO-25 dm
ZE:
ab
Startpunkt für Abstand:
Endpunkt:
Entfernung = 50.0000, Winkel in XY-Ebene = 0, Winkel von XY-Ebene = 0
Delta X = 50.0000, Delta Y = 0.0000, Delta Z = 0.0000
Bemaßungsstil:
4 - ISO-25 m
ZE:
ab
Startpunkt für Abstand:
Endpunkt:
Entfernung = 5.0000, Winkel in XY-Ebene = 0, Winkel von XY-Ebene = 0
Delta X = 5.0000, Delta Y = 0.0000, Delta Z = 0.0000
