Folgende Befehle stehen zur Berechnung der Zeichnung zur Verfügung:
•ASSTATIK
Die komplette Zeichnung wird berechnet.
•ASSTATIKSELECTION
Die zu berechnenden AutoSTAGE Objekte können ausgewählt werden
•ASSTATIKACTIVELAYER
Alle AutoSTAGE Objekte auf sichtbaren Layern werden berechnet.
•ASSTATIKCHECK
Für die gesamte Zeichnung wird ein Systemcheck ausgeführt.
•ASSTATIKCHECKSELECTION
Für die ausgewählten AutoSTAGE Objekte wird ein Systemcheck ausgeführt.
•ASSTATIKCHECKACTIVELAYER
Für alle AutoSTAGE Objekte auf sichtbaren Layern wird ein Systemcheck ausgeführt.
Bei der Berechnung wird vorher ein Systemcheck durchgeführt. Wenn dieser keine kritischen Fehler in der Zeichnung findet, wird die Zeichnung berechnet. Die Berechnung kann bei großen System bis zu 30 Minuten dauern.
Nach der Berechnung wird ein Übersichtsfenster angezeigt.
|
Nach jedem Berechnungsvorgang zeigt AutoSTAGE Analysis im Feedback Fenster des SystemCheckers eine kurze Melung an. Normalerweise erhalten Sie eine Bestätigung, dass Ihre Berechnung erfolgreich war.
Mögliche Fehler, die zu Problemen bei der Berechnung führen, werden hier erklärt.
Herzlichen Glückwunsch, ihre Berechnung war erfolgreich!
Schließen Sie Ihre statische Berechnung mit einem Plausibilitätscheck ab.

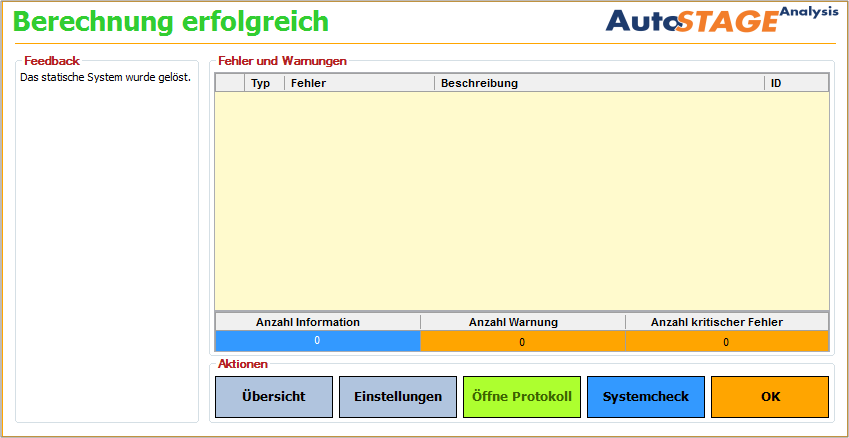

 Das Fenster des Systemcheckers nach einer erfolgreichen Berechnung |
Herzlichen Glückwunsch, ihre teilweise Berechnung war erfolgreich!
Leider konnten nicht alle eingegeben statischen Systeme berechnet werden, welche das im Detail waren ist im Zeichnungsbereich markiert.

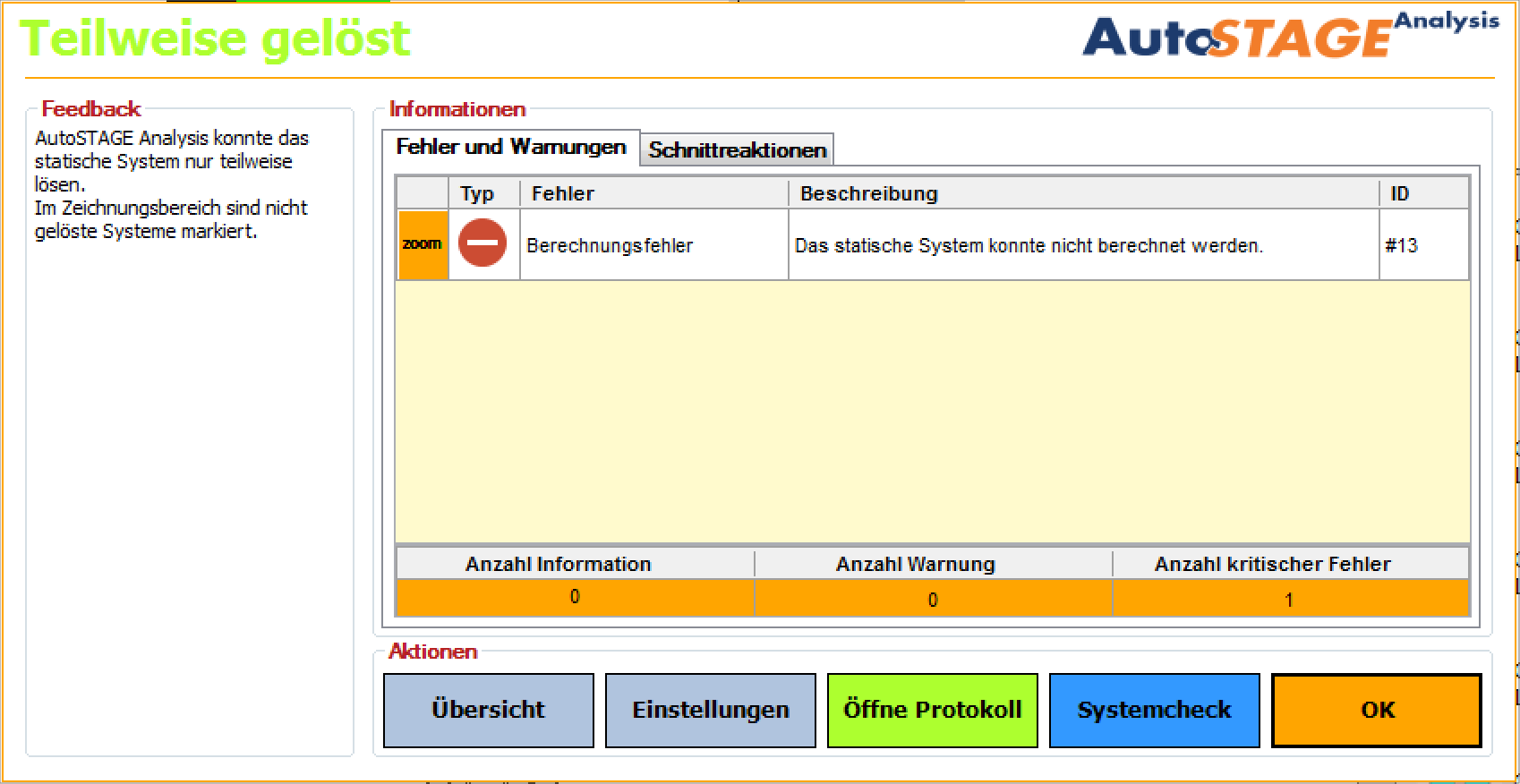

 Das Fenster des Systemcheckers nach einer erfolgreichen Berechnung |
Das statische System konnte nicht gelöst werden. Dies ist ein Zeichen für ein verschiebliches System.
Der SystemChecker weist Sie auf aufgetretene Fehler hin. Meistens wurde einfach nur ein Hängepunkt nicht richtig gesetzt.
Tipp:
Wenn Sie nach Theorie II. Ordnung rechnen, aktivieren Sie die Berechnung nach Theorie I. Ordnung. Dies ermöglicht Ihnen zu überprüfen, ob Lager ausfallen und ihr statisches System nicht mehr ausreichend gelagert ist.
Wenn auch nach einer Berechnung nach Theorie I. Ordnung keine Lösung gefunden wurde, überprüfen Sie die Schwerpunkte Ihres statischen Systems. Sind diese innerhalb des Lagerungspolygons?

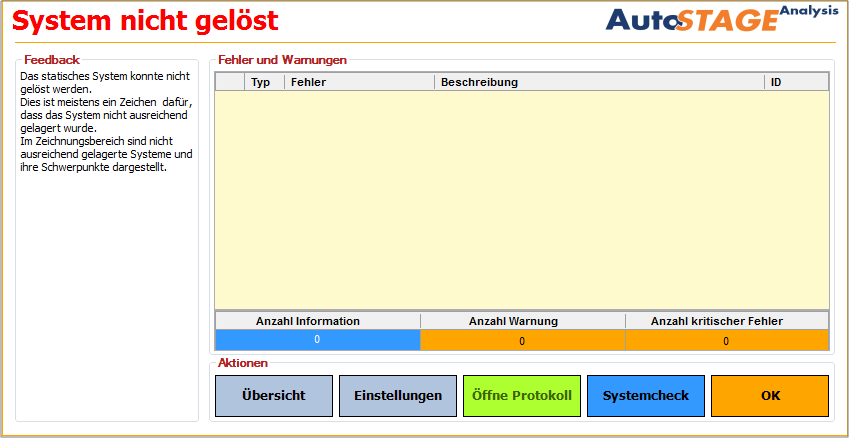

 Das Fenster des Systemcheckers nach einer abgebrochenen Berechnung |
Das statische System ist zu groß für ThreeDFrame. Aktuell ist die maximale Größe für statische Systeme 3000 Knoten.
Dies ist für die meisten statischen System ausreichend. Wenn ihr System größer ist, versuchen Sie Ihre Konstruktion in mehrere kleine Teilsysteme zu zerlegen und berechnen Sie diese einzeln.

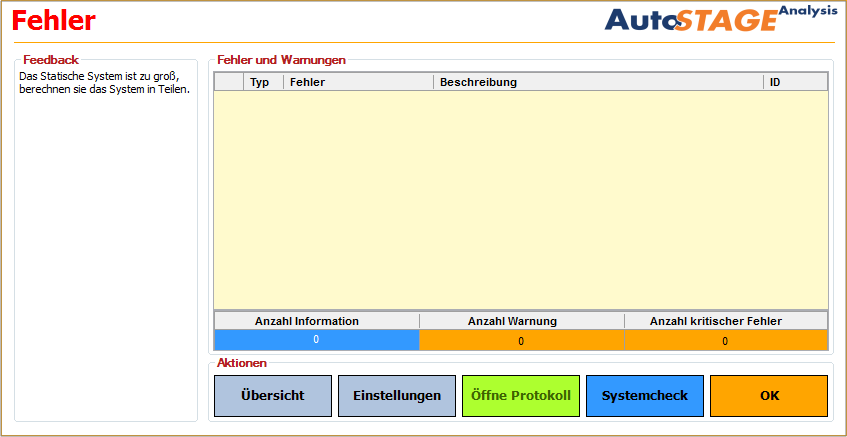

 Das Fenster des Systemcheckers nach bei einem zu großen System |
Wenn bei einer Berechnung große Verformungen auftreten, warnt AutoSTAGE Analysis automatisch den Nutzer. Der Schwellwert für große Verformungen kann in den Einstellungen von AutoSTAGE Analysis angepasst werden.
Wenn große Verformungen auftreten sollten, Sie ihre Traversenauswahl überdenken. Die Berechnung nach Theorie II. Ordnung geht von kleinen Verformungen aus. Wenn große Verformungen auftreten, führt dies zu ungenauen Ergebnissen.

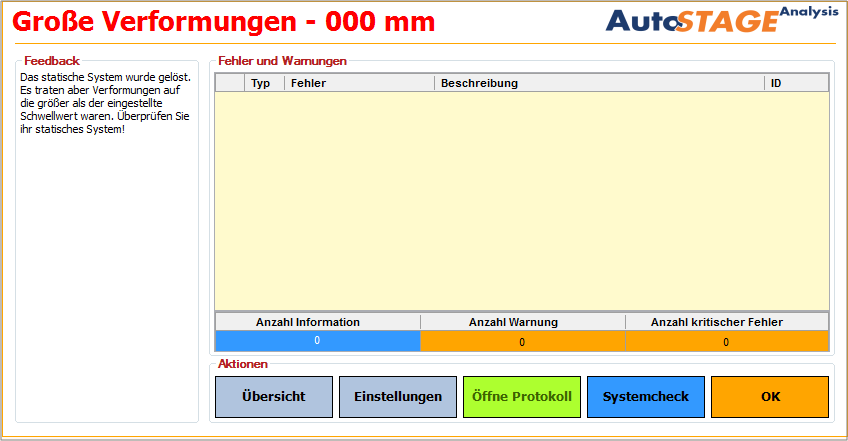

 Das Fenster des Systemcheckers nach einer erfolgreichen Berechnung mit einer großen Verformung |
|
Fehler die in Zusammenhang mit ThreeDFrame auftreten können sind hier aufgeführt.
Wenn ThreeDFrame auf Ihrem Rechner nicht installiert ist, kann AutoSTAGE Analysis das System nicht berechnen.
Installieren Sie ThreeDFrame. Dieses können Sie unter http://www.ralfmartinhansen.de beziehen.
Wenn Sie ThreeDFrame installiert haben müssen Sie ThreeDFrame einmal als Administrator starten damit der Statiker von ThreeDFrame beim System angemeldet wird!

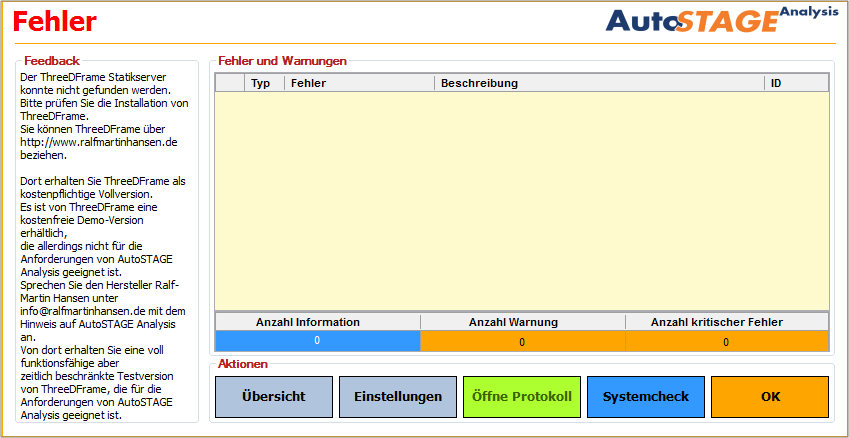

 Es konnte kein ThreeDFrame gefunden werden |
Wenn ThreeDFrame während einer Berechnung abstürzt weist AutoSTAGE Analysis daraufhin.
Berechnen Sie das System erneut. Sollte der Fehler weiterhin bestehen, starten Sie ihren Computer neu.

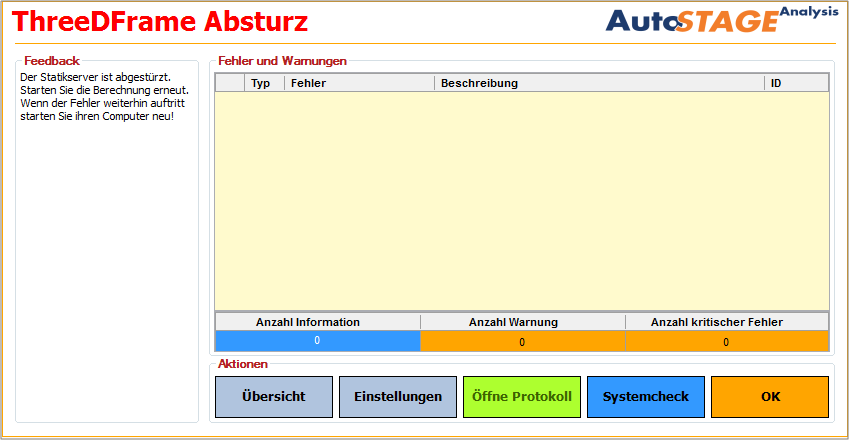

 ThreeDFrame ist abgestürzt |
Wenn Sie keine gültige Lizenz für ThreeDFrame haben, gibt ThreeDFrame nur Ergebnisse für den ersten Stab an.
Sie können ThreeDFrame unter http://www.ralfmartinhansen.de beziehen.

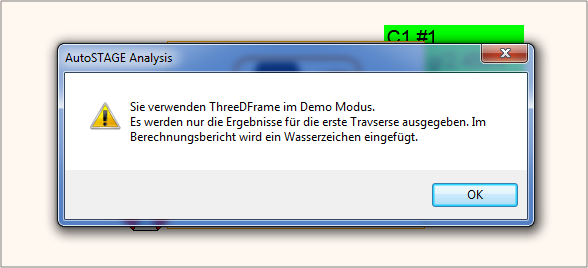

 Es wurde keine gültige Lizenz für ThreeDFrame gefunden |

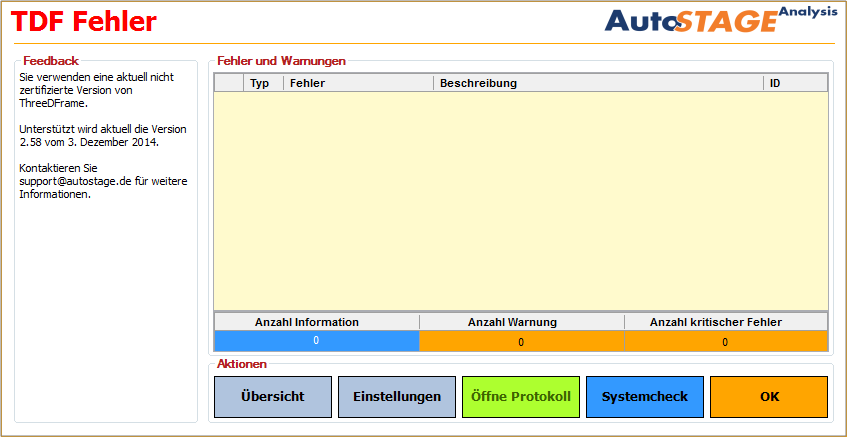

Wenn Sie eine nicht von AutoSTAGE Analysis zertifizierte Version von ThreeDFrame benutzen kann leider nicht gerechnet werden.
Aktuell sind folgende Versionen von ThreeDFrame zertifiziert:
•2.61
|
|
Berechnungsfeedback von AutoSTAGE Analysis
