Das DSTV Dateiformat ist ein universelles Dateiformat zum Transfer von Stabwerksdaten zwischen verschiedenen Programmen.
DSTV-Logo
Der Export in eine DSTV kompatible Datei ermöglicht die weitere Bearbeitung des statischen Systems in einem Stabwerksprogramm. Kompatibel sind alle Stabwerksprogramme die *.stp Dateien importieren können.
Der Export in eine *.stp Datei ermöglicht es die mit AutoSTAGE Analysis erstellen Berechnungen in einem anderem Stabwerksprogramm ohne großen Aufwand zu verifizieren. Das zugrunde liegende Stabwerk kann direkt geöffnet und berechnet werden.
Der DSTV Export befindet sich zur Zeit noch in der Betaphase.
Da es eine Vielzahl an Stabwerksprogrammen gibt, ist es uns nicht möglich all diese vorab zu testen. Wenn ihnen Fehler auffällt, kontaktieren Sie bitte den AutoSTAGE Support.
Für folgende Programme wurde die Kompatibilität getestet:
•Autodesk Robot Structural Analysis Professional 2015
•InfoCAD 14.3
•Dlubal RSTAB 8.04
•Scia Engineer 15
Statische Teilsysteme AutoSTAGE Analysis ermöglicht es auch statische Systeme, die voneinander unabhängig sind, zusammen zu berechnen. Nicht alle Stabwerksprogramme unterstützen dies. Aus diesem Grund werden alle unabhängigen Systeme in Substructures unterteilt. Nicht alle Stabwerkprogramme haben diesen Aspekt des DSTV Dateiformates korrekt implementiert. Wenn Sie eine Fehlermeldung beim Berechnung wie "Seperate Struktur" bekommen, exportieren Sie jedes Teilsystem einzeln.
Lastfälle Für jeden Einwirkungstyp erstellt AutoSTAGE Analysis einen separaten Lastfall. Dabei werden die vergebenen Teilsicherheitsbeiwerte berücksichtigt. |
Exportiert werden folgende Strukturdaten: •Materialien •Querschnitte •Stabendgelenke •Stäbe •Knotenlagerungen •Einwirkungen aus Lichttechnik als Punktlast •Einwirkungen aus generischen Lasten als Punktlast •Einwirkungen aus generischen Lasten als Streckenlast
|
Im folgendem Abschnitt wird der Workflow zum Export das statischen Systems in eine DSTV Datei dargestellt:

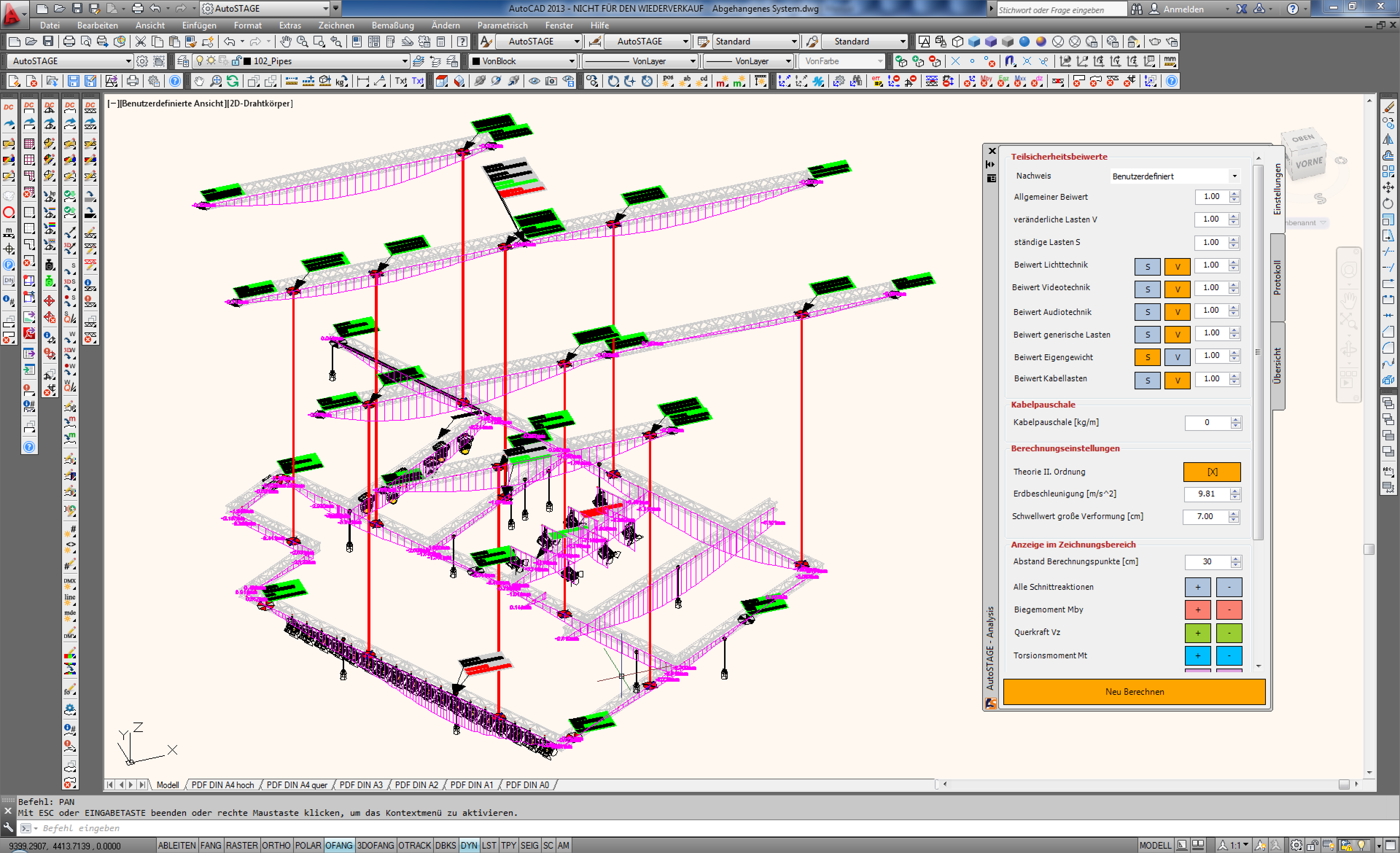

Im Einstellungsfenster sollten die Teilsicherheitsbeiwerte eingestellt werden.

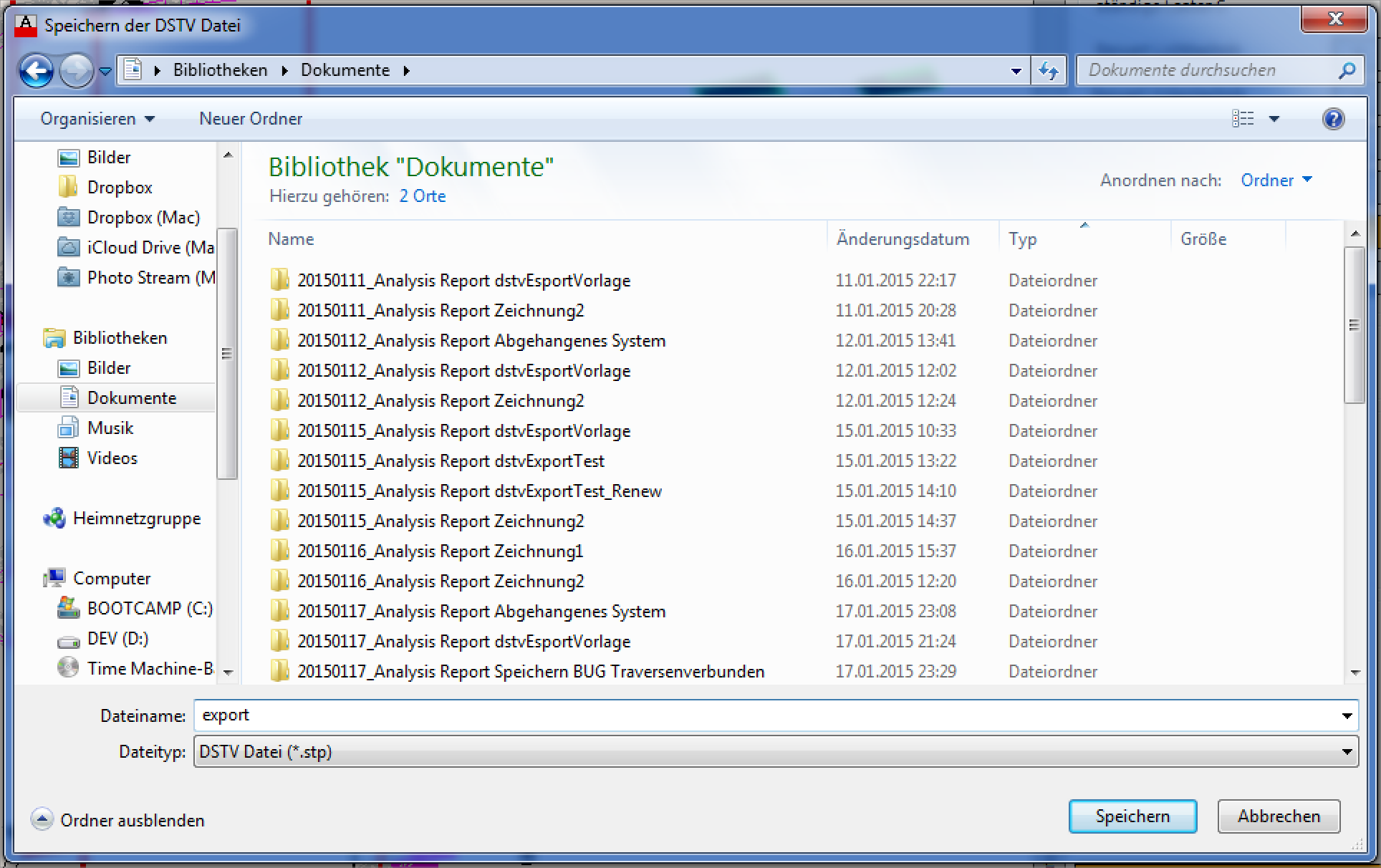

Nach dem Starten des DSTV Exportes fragt AutoSTAGE Analysis nach dem Pfad wo die Datei erstellt werden soll.
 Einen Pfad auswählen

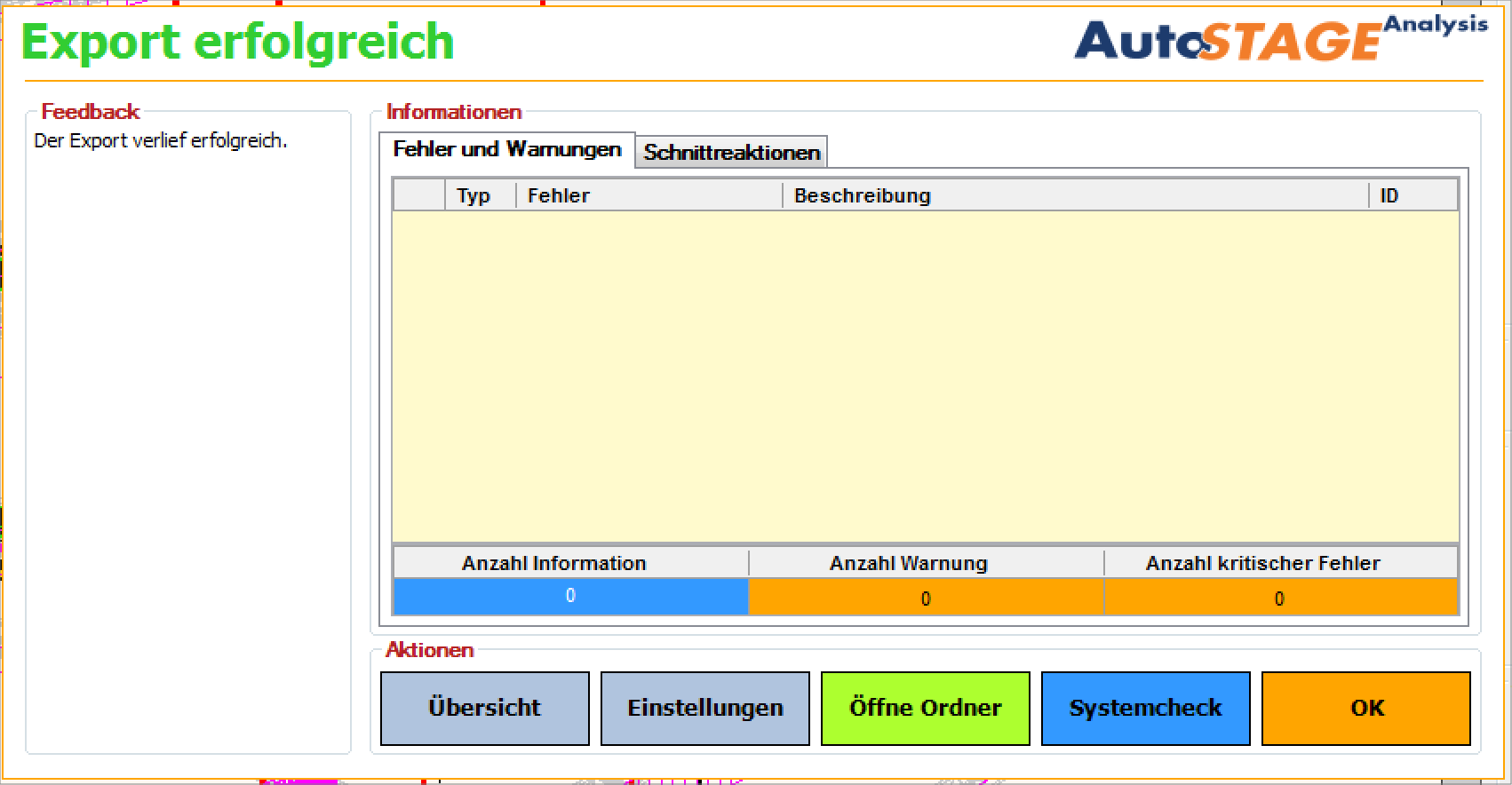

Nach erfolgreichem Export wird das bekannte Systemchecker Fenster angezeigt. Mit dem grünen Button kann der Ordner, in dem die Datei sich befindet, geöffnet werden.
 Export erfolgreich

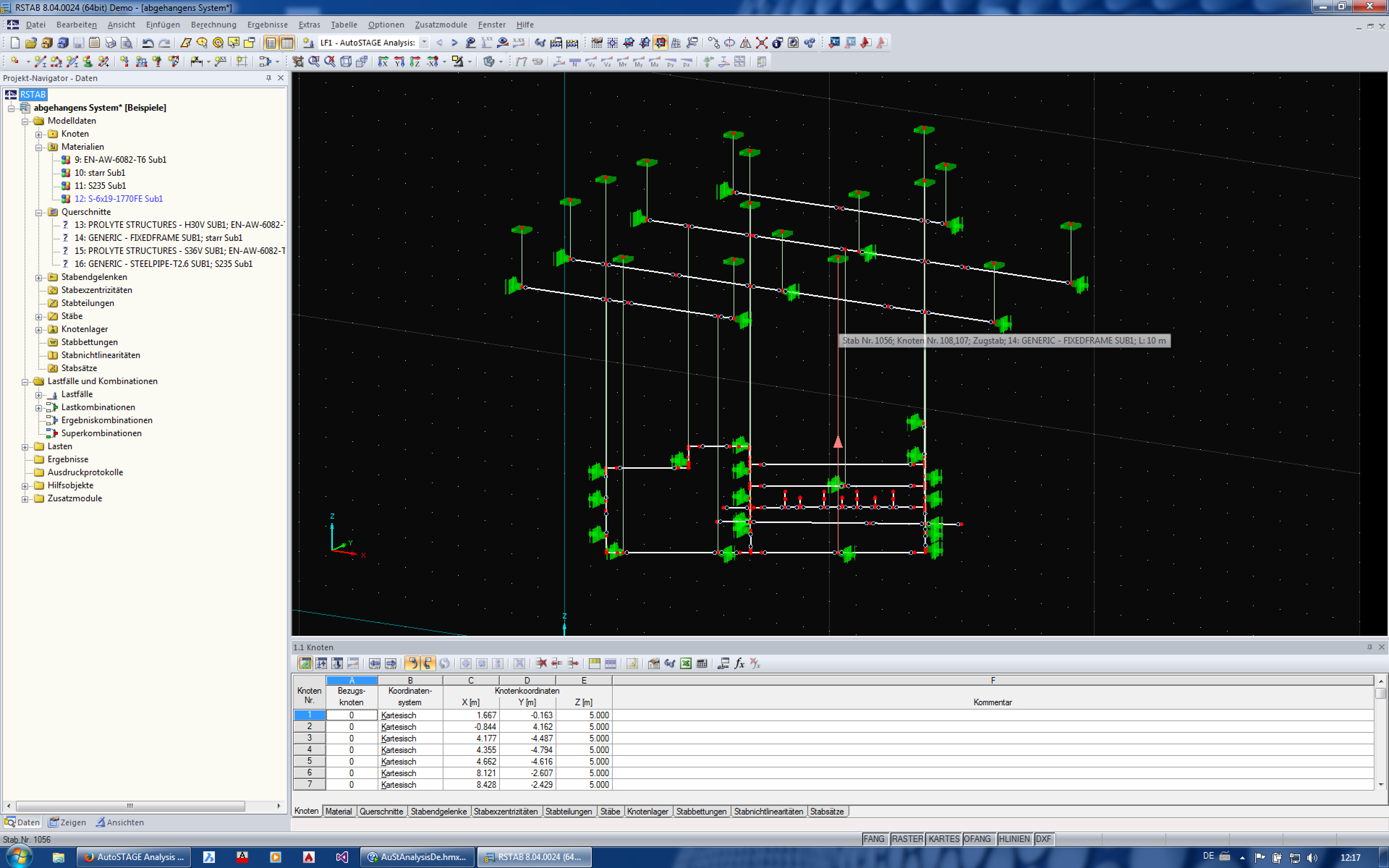

Nach erfolgreichem Export lässt sich die DSTV-Datei z.B. in RSTAB öffnen.
 Das exportierte Stabwerk in RSTAB8
|
Technische Daten Schnittstelle
Die AutoSTAGE Analysis DSTV Schnittstelle ist kompatibel mit der "Standardbeschreibung Produktbeschreibung Stahlbau - Teil 2: Datenmodell" des Deutschen Stahlbau-Verbandes.
Schnittstellenversion: April 2000 Dateiversion: PSS_2000_04
Website des DSTV: http://dstvadmin.de Schnittstellen-Beschreibung: http://autostage.de/files/pss_dstv.pdf
|
