Symbole anordnen

Symbole anordnen

 Vorheriger Eintrag Nächste Eintrag Alle Texte ein/ausblenden

Symbole anordnen

 Vorheriger Eintrag Nächste Eintrag JavaScript is required for expanding text JavaScript is required for the print function Senden Sie uns Ihr Feedback zu dieser Seite!

Mit AutoSTAGE können Sie Symbole mit gleichen Abständen entlang einer Linie oder eines Kreisbogens anordnen. Die Funktionen zum Anordnen der Symbole befinden sich im AutoSTAGE Ändern Werkzeugkasten.



Anordnen entlang einer Linie        Anordnen entlang einer Linie

Symbole gleichmäßig entlang einer Linie anordnen



Symbole gleichmäßig entlang einer Linie anordnen

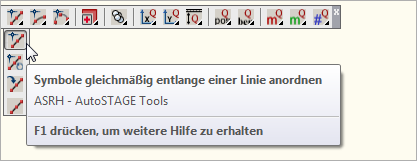

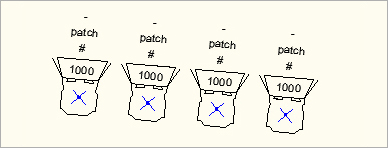

ASRH - Symbole gleichmäßig entlang einer Linie anordnen

Ordnet eine Auswahl von Symbolen in gleichmäßigen Abständen entlang einer Linie an. Dafür müssen mindestens 2 Symbole ausgewählt werden. Es wird der Start- und Endpunkt der Linie ausgewählt, anschließend wird die Ausrichtung bestimmt.



Befehl: ASRH

...AutoSTAGE / Symbole gleichmäßig entlange einer Linie anordnen

...AutoSTAGE / Symbole zum Anordnen auswählen -->

Objekte wählen:

Objekte wählen: Entgegengesetzte Ecke angeben: 4 gefunden

Objekte wählen:

Befehl:

...AutoSTAGE / Ersten Punkt eingeben -->

Befehl:

...AutoSTAGE / Zweiten Punkt eingeben -->

Befehl:

...AutoSTAGE / Ausrichtung angeben -->

Befehl:

...AutoSTAGE / Die ausgewählten Objekte wurden ausgerichtet

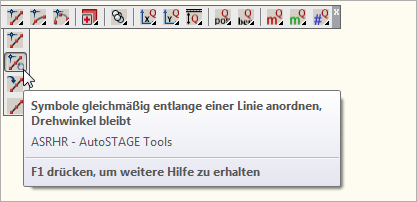

ASRHR - Symbole gleichmäßig entlang einer Linie anordnen, der Drehwinkel bleibt erhalten



ASRHR - Symbole gleichmäßig entlang einer Linie anordnen, der Drehwinkel bleibt erhalten

Funktioniert ähnlich wie ASRH mit dem Unterschied, dass der Ursprüngliche Drehwinkel der einzelnen Symbole gleich bleibt.



Befehl: ASRHR

...AutoSTAGE / Symbole gleichmäßig entlange einer Linie anordnen

...AutoSTAGE / Symbole zum Anordnen auswählen -->

Objekte wählen:

Objekte wählen: Entgegengesetzte Ecke angeben: 4 gefunden

Objekte wählen:

Befehl:

...AutoSTAGE / Ersten Punkt eingeben -->

Befehl:

...AutoSTAGE / Zweiten Punkt eingeben -->

Befehl:

...AutoSTAGE / Die ausgewählten Objekte wurden ausgerichtet





Mehrere Kopien von einem Symbol gleichmäßig entlang einer Linie anordnen

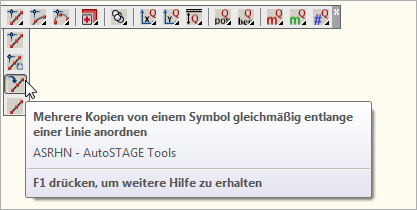

ASRHN - Mehrere Kopien von einem Symbol gleichmäßig entlang einer Linie anordnen

Funktioniert ähnlich wie ASRH mit dem Unterschied, dass eine Kopie eines ausgewählten Symbols anstelle einer Auswahl verwendet wird. Nach der Auswahl eines Symbols und der Eingabe der beiden Punkte muss die Anzahl der anzuordnenden Symbole eingegeben werden. Es werden kopierte Symbole in der eingegebenen Anzahl entlang der Linie angeordnet.

Das Ursprungssymbol wird nicht verändert!



Befehl: ASRHN

...AutoSTAGE / Mehrere Kopien von einem Symbol gleichmäßig entlange einer Linie anordnen

...AutoSTAGE / Symbol zum Kopieren und Anordnen auswählen -->

Befehl:

...AutoSTAGE / Ersten Punkt eingeben -->

Befehl:

...AutoSTAGE / Zweiten Punkt eingeben -->

Befehl:

...AutoSTAGE / Ausrichtung angeben -->

Befehl:

...AutoSTAGE / Anzahl eingeben: 4

Befehl:

...AutoSTAGE / Die ausgewählten Objekte wurden ausgerichtet





Mehrere Kopien inklusive Ursprungssymbol gleichmäßig entlang einer Linie anordnen

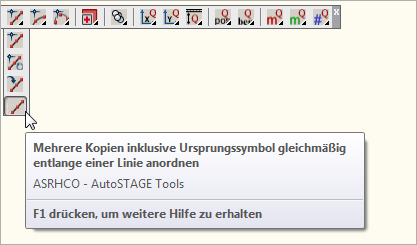

ASRHCO - Mehrere Kopien inklusive Ursprungssymbol gleichmäßig entlang einer Linie anordnen

Funktioniert ähnlich wie ASRH mit dem Unterschied, dass ein ausgewähltes Symbol und eine einzugebende Anzahl von Kopien des gewählten Symbols entlang einer Linie angeordnet werden.



Befehl: ASRHCO

...AutoSTAGE / Mehrere Kopien inklusive Ursprungssymbol gleichmäßig entlange einer Linie anordnen

...AutoSTAGE / Ursprungssymbol zum Kopieren und Anordnen auswählen -->

Befehl:

...AutoSTAGE / Ersten Punkt eingeben -->

Befehl:

...AutoSTAGE / Zweiten Punkt eingeben -->

Befehl:

...AutoSTAGE / Ausrichtung angeben -->

Befehl:

...AutoSTAGE / Anzahl eingeben: 5

Befehl:

...AutoSTAGE / Die ausgewählten Objekte wurden ausgerichtet





Anordnen entlang eines Kreisbogens        Anordnen entlang eines Kreisbogens

Symbole gleichmäßig entlang eines Kreisbogens anordnen



Symbole gleichmäßig entlang eines Kreisbogens anordnen

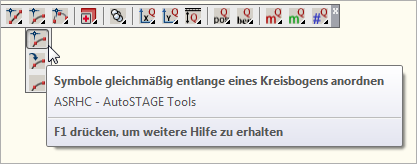

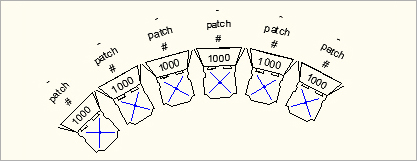

ASRHC - Symbole gleichmäßig entlang eines Kreisbogens anordnen

Funktioniert ähnlich wie ASRH mit dem Unterschied, dass die Symbole entlang eines Kreisbogens angeordnet werden. Dafür muss der Mittelpunkt, der Anfangspunkt und der Endpunkt des Kreisbogens angegeben werden.



Befehl: ASRHC

...AutoSTAGE / Symbole gleichmäßig entlang eines Kreisbogens anordnen

...AutoSTAGE / Symbole zum Anordnen auswählen -->

Objekte wählen: Entgegengesetzte Ecke angeben: 6 gefunden

Befehl:

...AutoSTAGE / Kreismittelpunkt wählen -->

Befehl:

...AutoSTAGE / Anfang Kreisbogen wählen -->

Befehl:

...AutoSTAGE / Ende Kreisbogen wählen -->

Befehl:

...AutoSTAGE / Die ausgewählten Objekte wurden ausgerichtet





Mehrere Kopien von einem Symbol gleichmäßig entlang eines Kreisbogens anordnen

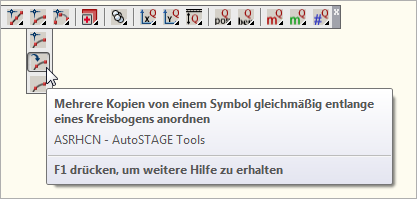

ASRHCN - Mehrere Kopien von einem Symbol gleichmäßig entlang eines Kreisbogens anordnen

Funktioniert ähnlich wie ASRHC mit dem Unterschied, dass eine Kopie eines ausgewählten Symbols anstelle einer Auswahl verwendet wird. Nach der Auswahl eines Symbols und der Eingabe der Kreisdaten muss die Anzahl der anzuordnenden Symbole eingegeben werden. Es werden kopierte Symbole in der eingegebenen Anzahl entlang des Kreisbogens angeordnet.

Das Ursprungssymbol wird nicht verändert!



Befehl: ASRHCN

...AutoSTAGE / Mehrere Kopien von einem Symbol gleichmäßig entlang eines Kreisbogens anordnen

...AutoSTAGE / Symbol zum Kopieren und Anordnen auswählen -->

Befehl:

...AutoSTAGE / Kreismittelpunkt wählen -->

Befehl:

...AutoSTAGE / Anfang Kreisbogen wählen -->

Befehl:

...AutoSTAGE / Ende Kreisbogen wählen -->

Befehl:

...AutoSTAGE / Anzahl eingeben: 4

Befehl:

...AutoSTAGE / Die ausgewählten Objekte wurden ausgerichtet





Mehrere Kopien inklusive Ursprungssymbol gleichmäßig entlang eines Kreisbogens anordnen

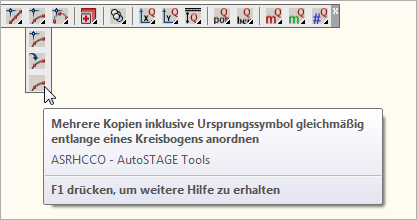

ASRHCCO - Mehrere Kopien inklusive Ursprungssymbol gleichmäßig entlang eines Kreisbogens anordnen

Funktioniert ähnlich wie ASRHC mit dem Unterschied, dass ein ausgewähltes Symbol und eine einzugebende Anzahl von Kopien des gewählten Symbols entlang eines Kreisbogens angeordnet werden.



Befehl: ASRHCCO

...AutoSTAGE / Mehrere Kopien inklusive Ursprungssymbol gleichmäßig entlang eines Kreisbogens anordnen

...AutoSTAGE / Symbol zum Kopieren und Anordnen auswählen -->

Befehl:

...AutoSTAGE / Kreismittelpunkt wählen -->

Befehl:

...AutoSTAGE / Anfang Kreisbogen wählen -->

Befehl:

...AutoSTAGE / Ende Kreisbogen wählen -->

Befehl:

...AutoSTAGE / Anzahl eingeben: 6

Befehl:

...AutoSTAGE / Die ausgewählten Objekte wurden ausgerichtet





Anordnen entlang eines Vollkreis        Anordnen entlang eines Vollkreis

Symbole gleichmäßig entlang eines Vollkreis anordnen



Symbole gleichmäßig entlang eines Vollkreis anordnen

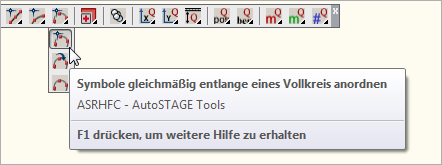

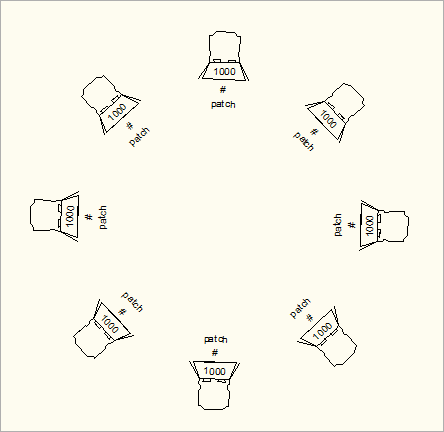

ASRHFC - Symbole gleichmäßig entlang eines Vollkreis anordnen

Funktioniert ähnlich wie ASRHC mit dem Unterschied, dass die Symbole entlang eines Vollkreis angeordnet werden. Dafür muss der Mittelpunkt und der Radius angegeben werden.



Befehl: ASRHFC

...AutoSTAGE / Kreismittelpunkt wählen -->

Befehl:

...AutoSTAGE / Radius für den Kreis wählen -->

Befehl:

...AutoSTAGE / Die ausgewählten Objekte wurden im Kreis ausgerichtet





Symbole gleichmäßig entlang eines Vollkreis anordnen

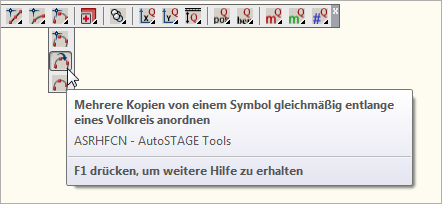

ASRHFCN - Mehrere Kopien von einem Symbol gleichmäßig entlang eines Vollkreis anordnen

Funktioniert ähnlich wie ASRHCN mit dem Unterschied, dass eine Kopie eines ausgewählten Symbols anstelle einer Auswahl verwendet wird. Nach der Auswahl eines Symbols und der Eingabe der Kreisdaten muss die Anzahl der anzuordnenden Symbole eingegeben werden. Es werden kopierte Symbole in der eingegebenen Anzahl entlang des Vollkreis angeordnet.

Das Ursprungssymbol wird nicht verändert!



Befehl: ASRHFCN

...AutoSTAGE / Mehrere Kopien von einem Symbol gleichmäßig in einem Kreis anordnen

...AutoSTAGE / Symbol zum Kopieren und Anordnen auswählen -->

Befehl:

...AutoSTAGE / Kreismittelpunkt wählen -->

Befehl:

...AutoSTAGE / Radius für den Kreis wählen -->

Befehl:

...AutoSTAGE / Anzahl eingeben: 12

Befehl:

...AutoSTAGE / Die ausgewählten Objekte wurden ausgerichtet





Symbole gleichmäßig entlang eines Vollkreis anordnen

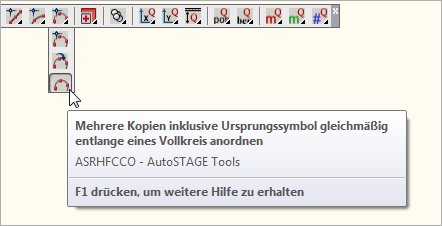

ASRHFCCO - Mehrere Kopien inklusive Ursprungssymbol gleichmäßig entlang eines Vollkreis anordnen

Funktioniert ähnlich wie ASRHCCO mit dem Unterschied, dass ein ausgewähltes Symbol und eine einzugebende Anzahl von Kopien des gewählten Symbols entlang eines Kreisbogens angeordnet werden.



Befehl: ASRHFCCO

...AutoSTAGE / Mehrere Kopien inklusive Ursprungssymbol gleichmäßig in einem Kreis anordnen

...AutoSTAGE / Symbol zum Kopieren und Anordnen auswählen -->

Befehl:

...AutoSTAGE / Kreismittelpunkt wählen -->

Befehl:

...AutoSTAGE / Radius für den Kreis wählen -->

Befehl:

...AutoSTAGE / Anzahl eingeben: 6

Befehl:

...AutoSTAGE / Die ausgewählten Objekte wurden ausgerichtet
