Zum Bestimmen der Leitungslänge von Signalzuleitungen wird der AutoSTAGE-Befehl ASMS verwendet.
Im Werkzeugkasten AutoSTAGE Ändern gibt es ein Flyout, in dem die verschiedenen ASMS-Befehle zusammengefasst sind.
Dieser Befehl gilt nur für die Gewerke Ton und Video.
Zuleitungslängen werden immer als reine Zahlenwerte ohne Einheiten eingegeben!

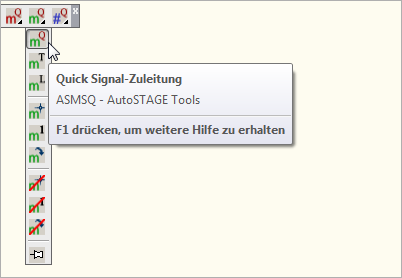

ASMSQ - Quick Signal-Zuleitung
Nach Eingabe der Signal-Zuleitungslänge können beliebig viele AutoSTAGE-Symbole nacheinander ausgewählt werden. Dem ausgewählten Symbol wird die eingegebene Signal-Zuleitungslänge zugewiesen. Ausgewählte Symbole werden selektiert, nach Abbruch des Befehls mit <ESC> wird die Selektion aufgehoben.
Befehl: ASMSQ
...AutoSTAGE / Quick Signal-Zuleitung
...AutoSTAGE / Länge der Signal-Zuleitung eingeben (ohne Einheit): 10
Befehl:
...AutoSTAGE / Symbol zum Zuordnen der Signal-Zuleitungslänge auswählen -->
Befehl:
...AutoSTAGE / Länge der Signal-Zuleitung 10m erfolgreich beendet

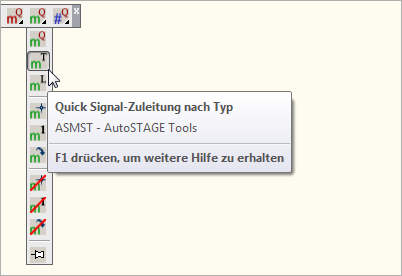

ASMST - Quick Signal-Zuleitung nach Typ
Weist allen AutoSTAGE-Symbolen eines bestimmten Typs in der Zeichnung die Signal-Zuleitungslänge zu. Zuerst wird die Signal-Zuleitungslänge eingegeben, gefolgt von der Auswahl eines AutoSTAGE-Symbols. Anschließend werden alle AutoSTAGE-Symbole des ausgewählten Typs in der Zeichnung mit der Signal-Zuleitungslänge versehen. Die AutoSTAGE-Symbole mit zugewiesener Signal-Zuleitungslänge werden selektiert. Nach Abbruch des Befehls mit <ESC> wird die Selektion aufgehoben.
Befehl: ASMST
...AutoSTAGE / Quick Signal-Zuleitung nach Typ
...AutoSTAGE / Länge der Signal-Zuleitung eingeben (ohne Einheit) : 10
Befehl:
...AutoSTAGE / Symbol zum Zuordnen der Signal-Zuleitungslänge auswählen -->
Befehl:
...AutoSTAGE / Länge der Signal-Zuleitung 10m erfolgreich beendet

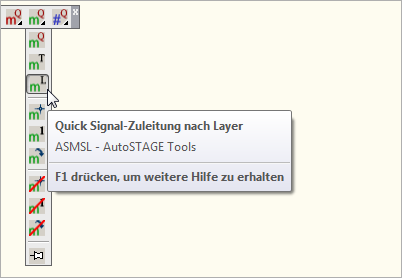

ASMSL - Quick Signal-Zuleitung nach Layer
Weist allen AutoSTAGE-Symbolen auf einem ausgewählten Layer die Signal-Zuleitungslänge zu. Zuerst wird die Signal-Zuleitungslänge eingegeben, gefolgt von der Auswahl eines AutoSTAGE-Symbols. Anschließend werden alle AutoSTAGE-Symbole, die auf dem gleichen Layer liegen wie das ausgewählte Symbol, mit der Signal-Zuleitungslänge versehen. Die AutoSTAGE-Symbole mit zugewiesener Signal-Zuleitungslänge werden selektiert. Nach Abbruch des Befehls mit <ESC> wird die Selektion aufgehoben.
Befehl: ASML
...AutoSTAGE / Quick Zuleitung nach Layer
...AutoSTAGE / Länge der Zuleitung eingeben (ohne Einheit) : 20
Befehl:
...AutoSTAGE / Symbol zum Zuordnen der Zuleitungslänge auswählen -->
Befehl:
...AutoSTAGE / Länge der Zuleitung 20m erfolgreich beendet

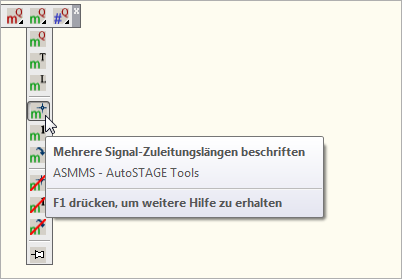

ASMMS - Mehrere Signalzuleitungslängen bestimmen
Weist einer Auswahl eine Signal-Leitungslänge zu. Dazu müssen in der Zeichnung Symbole mit einer Signalzuleitung ausgewählt und die Auswahl mit <ENTER> abgeschlossen werden.
Befehl: ASMMS
...AutoSTAGE / Länge mehrerer Signal-Zuleitungen beschriften
...AutoSTAGE / Mehrere Symbole mit Signal-Zuleitungen auswählen -->
...AutoSTAGE / Länge der Signal-Zuleitung eingeben (ohne Einheit): 20
Befehl:
...AutoSTAGE / Länge der Signal-Zuleitung erfolgreich beschriftet

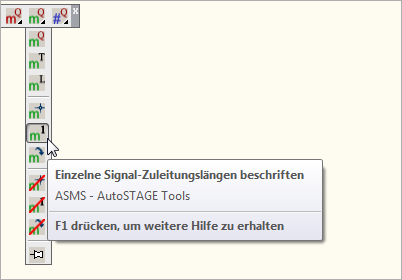

ASMS - Einzelne Signalzuleitungslängen bestimmen
Weist einem einzelnen Symbol mit einer Signalzuleitung eine Signal-Leitungslänge zu.
Befehl: ASMS
...AutoSTAGE / Länge einzelner Signal-Zuleitungen bestimmen
...AutoSTAGE / Symbol mit Signal-Zuleitung auswählen -->
Befehl:
...AutoSTAGE / Länge der Signal-Zuleitung eingeben (ohne Einheit): 10
Befehl:
...AutoSTAGE / Länge der Signal-Zuleitung erfolgreich bestimmt

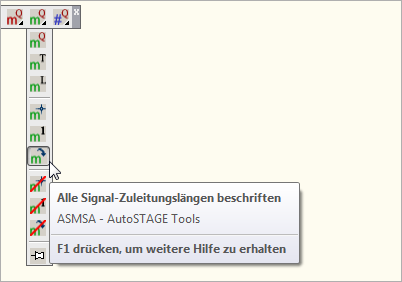

ASMSA - Alle Signalzuleitungslängen bestimmen
Weist allen Symbolen mit einer Signalzuleitung in der Zeichnung eine Signal-Leitungslänge zu.
Befehl: ASMSA
...AutoSTAGE / Länge aller Signal-Zuleitungen bestimmen
...AutoSTAGE / Länge der Signal-Zuleitung eingeben (ohne Einheit): 20
Befehl:
...AutoSTAGE / Länge aller Signal-Zuleitungen erfolgreich bestimmt

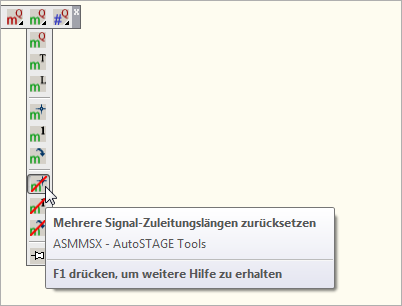

ASMMSX - Mehrere Signalzuleitungslängen zurücksetzen
Setzt die Signal-Leitungslängen einer Auswahl zurück. Dazu müssen in der Zeichnung Symbole mit einer Signalzuleitung ausgewählt und die Auswahl mit <ENTER> abgeschlossen werden.
Befehl: ASMMSX
...AutoSTAGE / Länge ausgewählter Signal-Zuleitungen zurücksetzen
...AutoSTAGE / Symbole zum Zurücksetzen der Signal-Zuleitungslänge auswählen -->
