Zum Bestimmen der Leitungslänge wird der AutoSTAGE-Befehl ASM und den Varianten davon verwendet.
Im Werkzeugkasten AutoSTAGE Ändern gibt es ein Flyout, in dem die verschiedenen ASM-Befehle zusammengefasst sind.
Zuleitungslängen werden immer als reine Zahlenwerte ohne Einheiten eingegeben!

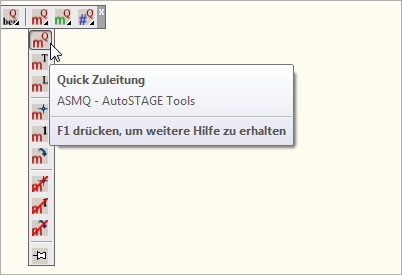

ASMQ - Quick Zuleitung
Nach Eingabe der Zuleitungslänge können beliebig viele AutoSTAGE-Symbole nacheinander ausgewählt werden. Dem ausgewählten Symbol wird die eingegebene Zuleitungslänge zugewiesen. Ausgewählte Symbole werden selektiert, nach Abbruch des Befehls mit <ESC> wird die Selektion aufgehoben.
Befehl: ASMQ
...AutoSTAGE / Quick Zuleitung
...AutoSTAGE / Länge der Zuleitung eingeben (ohne Einheit): 20
Befehl:
...AutoSTAGE / Symbol zum Zuordnen der Zuleitungslänge auswählen -->
Befehl:
...AutoSTAGE / Länge der Zuleitung 20m erfolgreich beendet

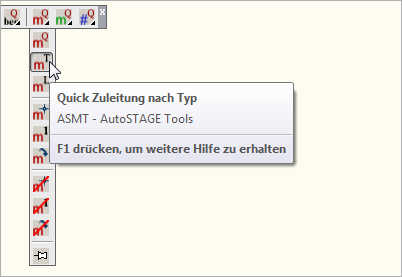

ASMT - Quick Zuleitung nach Typ
Weist allen AutoSTAGE-Symbolen eines bestimmten Typs in der Zeichnung die Zuleitungslänge zu. Zuerst wird die Zuleitungslänge eingegeben, gefolgt von der Auswahl eines AutoSTAGE-Symbols. Anschließend werden alle AutoSTAGE-Symbole des ausgewählten Typs in der Zeichnung mit der Zuleitungslänge versehen. Die AutoSTAGE-Symbole mit zugewiesener Zuleitungslänge werden selektiert. Nach Abbruch des Befehls mit <ESC> wird die Selektion aufgehoben.
Befehl: ASMT
...AutoSTAGE / Quick Zuleitung nach Typ
...AutoSTAGE / Länge der Zuleitung eingeben (ohne Einheit) : 20
Befehl:
...AutoSTAGE / Symbol zum Zuordnen der Zuleitungslänge auswählen -->
Befehl:
...AutoSTAGE / Länge der Zuleitung 20m erfolgreich beendet

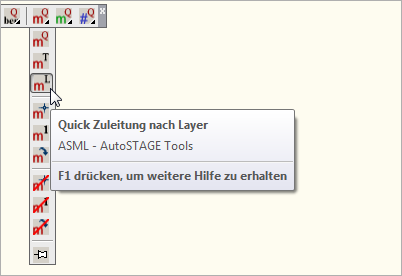

ASML - Quick Zuleitung nach Layer
Weist allen AutoSTAGE-Symbolen auf einem ausgewählten Layer die Zuleitungslänge zu. Zuerst wird die Zuleitungslänge eingegeben, gefolgt von der Auswahl eines AutoSTAGE-Symbols. Anschließend werden alle AutoSTAGE-Symbole, die auf dem gleichen Layer liegen wie das ausgewählte Symbol, mit der Zuleitungslänge versehen. Die AutoSTAGE-Symbole mit zugewiesener Zuleitungslänge werden selektiert. Nach Abbruch des Befehls mit <ESC> wird die Selektion aufgehoben.
Befehl: ASML
...AutoSTAGE / Quick Zuleitung nach Layer
...AutoSTAGE / Länge der Zuleitung eingeben (ohne Einheit) : 20
Befehl:
...AutoSTAGE / Symbol zum Zuordnen der Zuleitungslänge auswählen -->
Befehl:
...AutoSTAGE / Länge der Zuleitung 20m erfolgreich beendet

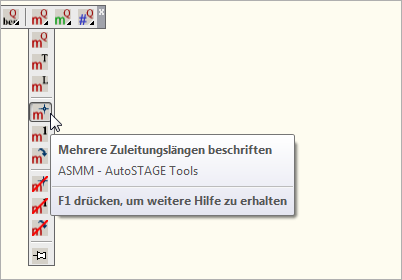

ASMM - Mehrere Zuleitungslängen eingeben
Weist einer Auswahl eine Leitungslänge zu. Dazu müssen in der Zeichnung AutoSTAGE-Symbole mit einer Zuleitung ausgewählt und die Auswahl mit <ENTER> abgeschlossen werden.
Befehl: ASMM
...AutoSTAGE / Länge mehrerer Zuleitungen bestimmen
...AutoSTAGE / Mehrere Symbole zum Bestimmen der Zuleitungslänge auswählen -->
...AutoSTAGE / Länge der Zuleitung eingeben (ohne Einheit): 10
Befehl:
...AutoSTAGE / Länge der Zuleitungen erfolgreich bestimmt

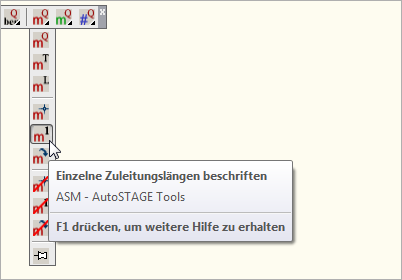

ASM - Einzelne Zuleitungslängen eingeben
Weist einem einzelnen Symbol mit einer Zuleitung eine Leitungslänge zu.
Befehl: ASM
...AutoSTAGE / Länge einzelner Zuleitungen bestimmen
...AutoSTAGE / Symbol zum Bestimmen der Zuleitungslänge auswählen -->
Befehl:
...AutoSTAGE / Länge der Zuleitung eingeben (ohne Einheit): 10
Befehl:
...AutoSTAGE / Länge der Zuleitung erfolgreich bestimmt

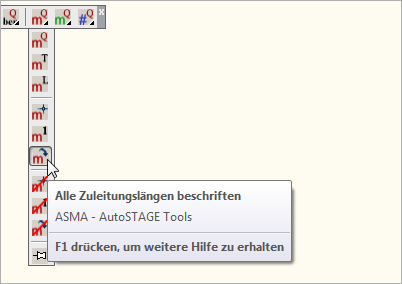

ASMA - Alle Zuleitungslängen eingeben
Weist allen Symbolen mit einer Zuleitung in der Zeichnung eine Leitungslänge zu.
Befehl: ASMA
...AutoSTAGE / Länge aller Zuleitungen bestimmen
...AutoSTAGE / Länge der Zuleitung eingeben (ohne Einheit):
...AutoSTAGE / Länge der Zuleitung eingeben (ohne Einheit): 20
Befehl:
...AutoSTAGE / Länge aller Zuleitungen erfolgreich bestimmt

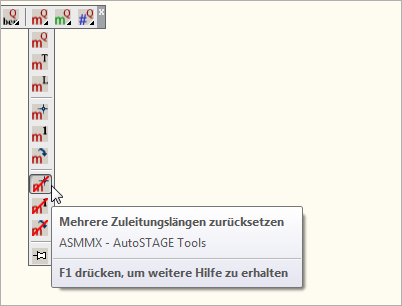

ASMMX - Mehrere Zuleitungslängen zurücksetzen
Setzt die Leitungslängen einer Auswahl zurück. Dazu müssen in der Zeichnung Symbole mit einer Zuleitung ausgewählt und die Auswahl mit <ENTER> abgeschlossen werden.
Befehl: ASMMX
...AutoSTAGE / Länge ausgewählter Zuleitungen zurücksetzen
...AutoSTAGE / Symbole zum Zurücksetzen der Zuleitungslänge auswählen -->
