Bei nahezu allen konventionellen Scheinwerfern wird der Halbstreuwinkel des Scheinwerfers als Spur angezeigt, die sog. XBEAM-Spur. Je nach Scheinwerfertyp wird der Spot- und/oder Flood-Halbstreuwinkel angezeigt. Die XBEAM-Spur ist in den Längen 5m, 10, und 15m ausgeführt. Die XBEAM-Spur kann mit dem AutoSTAGE-Befehl ASXBM und den Varianten davon ein- und ausgeblendet werden. Im Licht-Werkzeugkasten sind die verschiedenen ASXBM-Befehle als Flyout zusammengefasst.

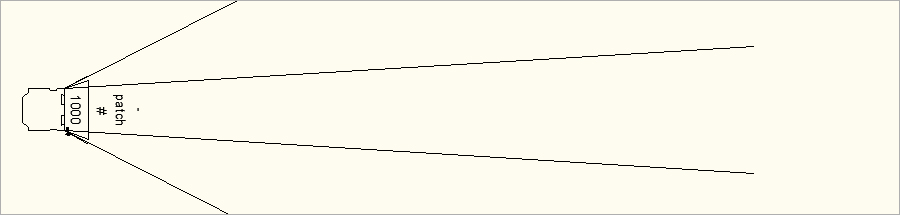

Ansicht der XBEAM-Spur



Die XBEAM-Spur ist standardmäßig ausgeschaltet.

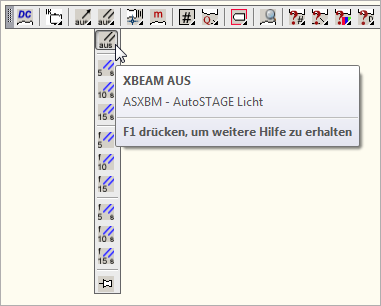

ASXBM - XBEAM-Spur AUS

ASXBM -  XBEAM-Spur AUS

Blendet alle XBEAM-Spuren in der Zeichnung für alle Scheinwerfer aus.



Befehl: ASXBM

...AutoSTAGE / XBEAM aus

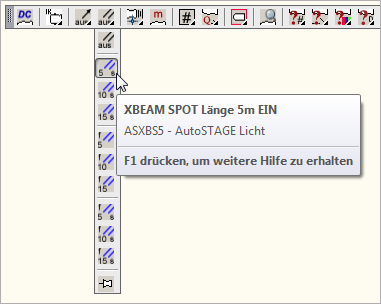

ASXBS5 - XBEAM-Spur SPOT Länge 5m EIN

ASXBS5 -  XBEAM-Spur SPOT Länge 5m EIN

Blendet die XBEAM-Spur als SPOT mit einer Länge von 5m ein.



Befehl: ASXBS5

...AutoSTAGE / XBEAM Spot 5m ein

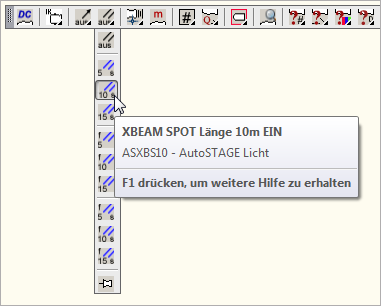

ASXBS10 - XBEAM-Spur SPOT Länge 10m EIN

ASXBS10 -  XBEAM-Spur SPOT Länge 10m EIN

Blendet die XBEAM-Spur als SPOT mit einer Länge von 10m ein.



Befehl: ASXBS10

...AutoSTAGE / XBEAM Spot 10m ein

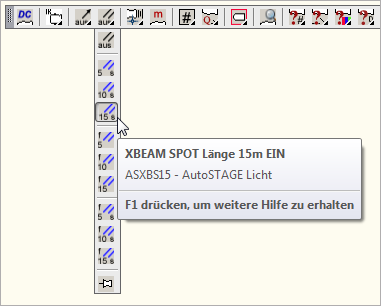

ASXBS15 - XBEAM-Spur SPOT Länge 15m EIN

ASXBS15 -  XBEAM-Spur SPOT Länge 15m EIN

Blendet die XBEAM-Spur als SPOT mit einer Länge von 15m ein.



Befehl: ASXBS15

...AutoSTAGE / XBEAM Spot 15m ein

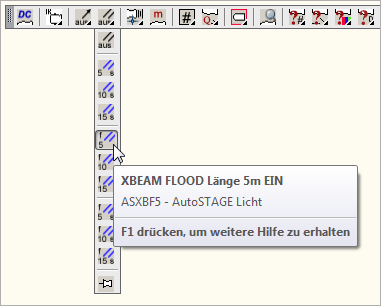

ASXBF5 - XBEAM-Spur FLOOD Länge 5m EIN

ASXBF5 -  XBEAM-Spur FLOOD Länge 5m EIN

Blendet die XBEAM-Spur als FLOOD mit einer Länge von 5m ein.



Befehl: ASXBF5

...AutoSTAGE / XBEAM Flood 5m ein

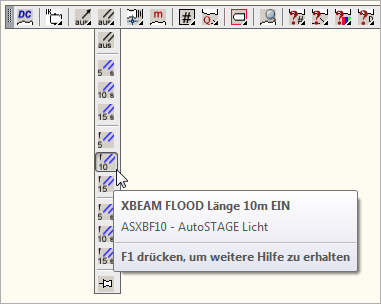

ASXBF10 - XBEAM-Spur FLOOD Länge 10m EIN

ASXBF10 -  XBEAM-Spur FLOOD Länge 10m EIN

Blendet die XBEAM-Spur als FLOOD mit einer Länge von 10m ein.



Befehl: ASXBF10

...AutoSTAGE / XBEAM Flood 10m ein

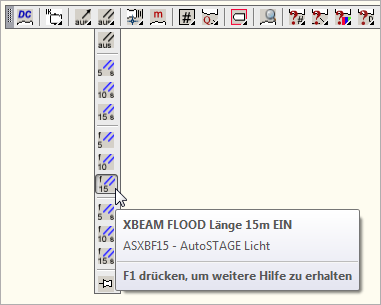

ASXBF15 - XBEAM-Spur FLOOD Länge 15m EIN

ASXBF15 -  XBEAM-Spur FLOOD Länge 15m EIN

Blendet die XBEAM-Spur als FLOOD mit einer Länge von 15m ein.



Befehl: ASXBF15

...AutoSTAGE / XBEAM Flood 15m ein

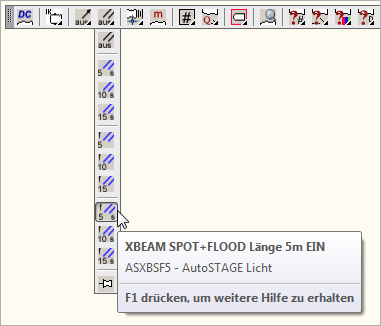

ASXBSF5 - XBEAM-Spur SPOT + FLOOD Länge 5m EIN

ASXBSF5 -  XBEAM-Spur SPOT + FLOOD Länge 5m EIN

Blendet die XBEAM-Spur als SPOT + FLOOD mit einer Länge von 5m ein.



Befehl: ASXBSF5

...AutoSTAGE / XBEAM Spot + Flood 5m ein





ASXBSF10 - XBEAM-Spur SPOT + FLOOD Länge 10m EIN

ASXBSF10 -  XBEAM-Spur SPOT + FLOOD Länge 10m EIN

Blendet die XBEAM-Spur als SPOT + FLOOD mit einer Länge von 10m ein.



Befehl: ASXBSF10

...AutoSTAGE / XBEAM Spot + Flood 10m ein

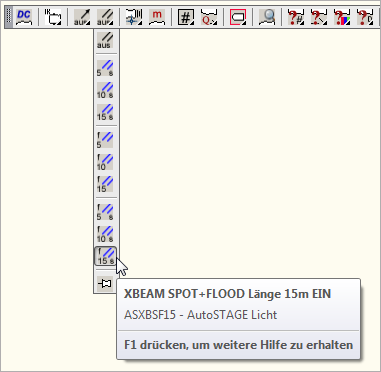

ASXBSF15 - XBEAM-Spur SPOT + FLOOD Länge 15m EIN

ASXBSF15 -  XBEAM-Spur SPOT + FLOOD Länge 15m EIN

Blendet die XBEAM-Spur als SPOT + FLOOD mit einer Länge von 15m ein.



Befehl: ASXBSF15

...AutoSTAGE / XBEAM Spot + Flood 15m ein
