AutoSTAGE bietet eine spezielle Suchen + Finden Funktion für Scheinwerfer. Diese wird gestartet per Eingabe des AutoSTAGE-Befehls ASFIL oder über den AutoSTAGE Licht Werkzeugkasten.

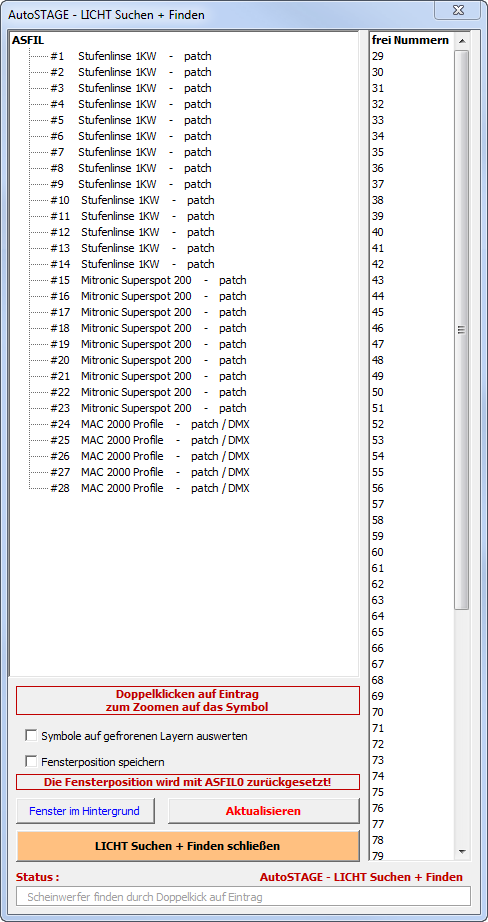

Nach dem Aufrufen des Befehls öffnet sich das Suchen + Finden Fenster.







Anzeigemodus des Fensters

Das Fenster wird im Hintergrund dargestellt, d.h. es kann bei geöffneten Fenster in der Zeichnung weitergearbeitet werden. Über den Button Fenster im Hintergrund/Vordergrund kann das Fenster in den Vordergrund geholt werden. Das Fenster muss im Vordergrund sein, wenn mit dem Scrollwheel der Maus die Liste gescrollt werden soll.



Scheinwerfer finden

Im linken Bereich des Fensters werden alle Scheinwerfer der Zeichnung in einer Liste angezeigt. Mit einem Doppelklick auf einen Eintrag wird in der Zeichnung zu dem gewählten Scheinwerfer gezoomt und dieser dadurch im Bildausschnitt der Zeichnung angezeigt.



Verfügbare Indexnummern

Im rechten Bereich des Fensters werden alle nicht verwendeten Indexnummern in der Zeichnung angezeigt.



Fensterposition speichern

Die Position des Suchen+Finden-Fensters kann gespeichert werden. Wenn das Kästchen Fensterposition speichern angeklickt ist, dann wird die aktuelle Fensterposition gespeichert. Nach dem Schließen und erneutem Öffnen des Fensters wird dieses in der gespeicherten Fensterposition geöffnet. Die Fensterposition wird mit dem Befehl ASFIL0 zurückgesetzt!



Liste aktualisieren

Änderungen in der Zeichnung werden nicht automatisch in der Liste aktualisiert. Über den Button Aktualisieren wird der Inhalt der Liste aktualisiert.
