Gerätenummern eingeben

Neben der Indexnummer lässt sich jedem Scheinwerfer eine Gerätenummer zuweisen. Diese Gerätenummer wird in der Zeichnung nicht angezeigt, sondern nur im Symbol als Information gespeichert. Zur Eingabe der Geräte-Nummer wird der AutoSTAGE-Befehl ASGN und den Varianten davon verwendet. Im Licht-Toolbox-Werkzeugkasten finden Sie ein Flyout, unter dem die verschiedenen ASGN-Befehle zusammengefasst sind.

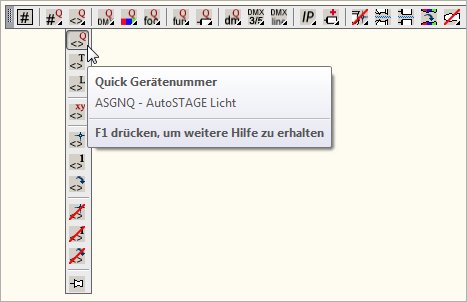

ASGNQ - Quick Gerätenummer

Nach Eingabe der Gerätenummer und eines Intervals können beliebig viele AutoSTAGE-Symbole nacheinander ausgewählt werden. Ausgewählte Symbole werden nach der Reihenfolge der Auswahl mit der Gerätenummer aufsteigend und mit Interval nummeriert. Ausgewählte Symbole werden selektiert, nach Abbruch des Befehls mit <ESC> wird die Selektion aufgehoben.

Befehl: ASGNQ

...AutoSTAGE / Quick Gerätenummer

...AutoSTAGE / Startnummer eingeben : 1

...AutoSTAGE / Interval eingeben <1>: 1

...AutoSTAGE / Scheinwerfer zur Nummerierung auswählen -->

...AutoSTAGE / Gerätenummer <1> erfolgreich zugeordnet

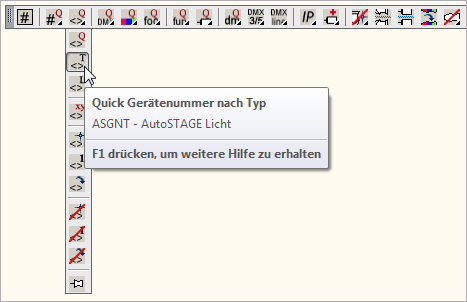

ASGNT - Quick Gerätenummer nach Typ zuordnen

Weist allen AutoSTAGE-Symbolen eines bestimmten Typs in der Zeichnung eine Gerätenummer zu. Zuerst wird die Gerätenummer mit einem Interval eingegeben, gefolgt von der Auswahl eines AutoSTAGE-Symbols. Anschließend werden alle AutoSTAGE-Symbole des ausgewählten Typs in der Zeichnung mit der Gerätenummer versehen. Die Gerätenummer wird jeweils um das Interval erhöht. Die AutoSTAGE-Symbole mit zugewiesener Gerätenummer werden selektiert. Nach Abbruch des Befehls mit <ESC> wird die Selektion aufgehoben.

Befehl: ASGNT

...AutoSTAGE / Quick Gerätenummer nach Typ

...AutoSTAGE / Startnummer eingeben : 1

...AutoSTAGE / Interval eingeben <1>: 1

...AutoSTAGE / Scheinwerfer zur Nummerierung auswählen -->

...AutoSTAGE / Gerätenummer erfolgreich zugeordnet

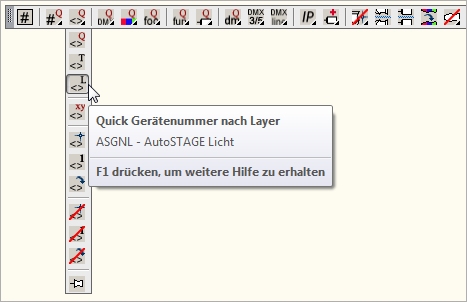

ASGNL - Quick Gerätenummer nach Layer zuordnen

Weist allen AutoSTAGE-Symbolen eine Gerätenummer zu, die auf dem gleichen Layer liegen. Zuerst wird die Gerätenummer mit einem Interval eingegeben, gefolgt von der Auswahl eines AutoSTAGE-Symbols. Anschließend werden alle AutoSTAGE-Symbole mit der Gerätenummer versehen, die auf dem gleichen Layer liegen wie das ausgewählte Symbol. Die Gerätenummer wird jeweils um das Interval erhöht. Die AutoSTAGE-Symbole mit zugewiesener Gerätenummer werden selektiert. Nach Abbruch des Befehls mit <ESC> wird die Selektion aufgehoben.

Befehl: ASGNL

...AutoSTAGE / Startnummer eingeben : 1

...AutoSTAGE / Interval eingeben <1>: 1

...AutoSTAGE / Scheinwerfer zur Nummerierung auswählen -->

...AutoSTAGE / Gerätenummer erfolgreich zugeordnet

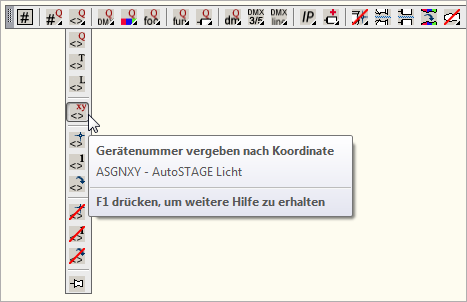

ASGNXY - Gerätenummer vergeben nach Koordinaten

Weist einer Auswahl eine Gerätenummer zu. Die Gerätenummer wird nach der Auswahl in der Kommandozeile eingegeben. Ausgewählte Symbole werden nach der Koordiantenposition in der Zeichnung nummeriert.

Befehl: ASGNXY

...AutoSTAGE / Nummerieren der Gerätenummer nach Koorinaten

...AutoSTAGE / Scheinwerfer oder Versatz zum Nummerieren auswählen -->

Objekte wählen: Entgegengesetzte Ecke angeben: 6 gefunden

...AutoSTAGE / Startnummer eingeben <1> : 1

...AutoSTAGE / Interval eingeben <1>: 1

...AutoSTAGE / Reihenfolge X von LINKS oder RECHTS nummerieren? [L,R] <L>:

...AutoSTAGE / Reihenfolge Y von OBEN oder UNTEN nummerieren? [O,U] <O>:

...AutoSTAGE / HORIZONTAL oder VERTIKAL nummerieren? [H,V] <H>:

...AutoSTAGE / Gerätenummer erfolgreich nach Koordinate zugeordnet

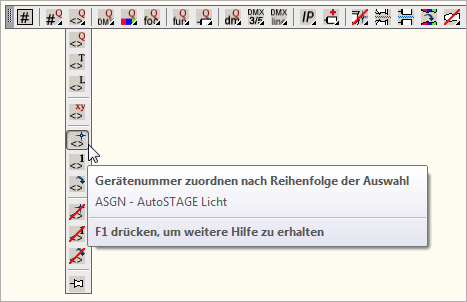

ASGN - Gerätenummer zuordnen nach Reihenfolge der Auswahl

Weist einer Auswahl eine Gerätenummer zu. Die Gerätenummer wird nach der Auswahl in der Kommandozeile eingegeben. Ausgewählte Symbole werden nach der Reihenfolge der Auswahl nummeriert.

Befehl: ASGN

...AutoSTAGE / Gerätenummer zuordnen nach Reihenfolge der Auswahl

...AutoSTAGE / Scheinwerfer zum Nummerieren auswählen -->

Objekte wählen: Entgegengesetzte Ecke angeben: 7 gefunden

...AutoSTAGE / Startnummer eingeben : 1

...AutoSTAGE / Gerätenummern erfolgreich zugeordnet

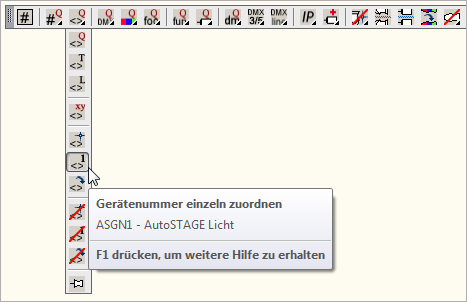

ASGN1 - Gerätenummer einzeln vergeben

Weist einem einzigen Scheinwerfer eine Gerätenummer zu. Die Gerätenummer wird nach der Auswahl in der Kommandozeile eingegeben.

Befehl: ASGN1

...AutoSTAGE / Gerätenummer einzeln zuordnen

...AutoSTAGE / Scheinwerfer zum Nummerieren auswählen -->

...AutoSTAGE / Gerätenummer eingeben : 2

...AutoSTAGE / Gerätenummer erfolgreich zugeordnet

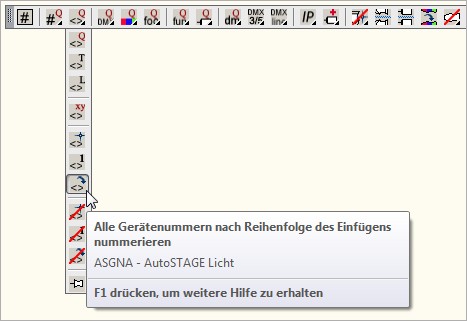

ASGNA - Alle Scheinwerfer nach Reihenfolge des Einfügens mit einer Gerätenummer nummerieren

Weist allen Scheinwerfern in der Zeichnung eine Gerätenummer zu. Alle Scheinwerfer in der Zeichnung werden aufsteigend nach der Reihenfolge des Einfügens nummeriert.

Befehl: ASGNA

...AutoSTAGE / Alle Gerätenummern nach Reihenfolge des Einfügens zuordnen

...AutoSTAGE / Gerätenummern erfolgreich zugeordnet

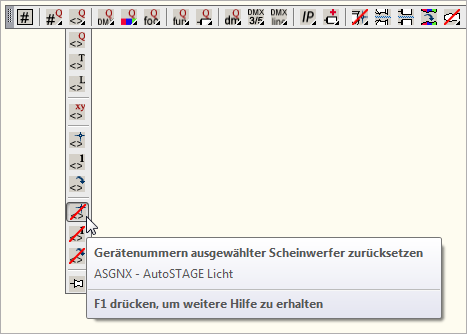

ASGNX - Gerätenummer ausgewählter Scheinwerfer zurücksetzen
