Prefix für Steckbrett eingeben
Einem Steckbrett kann neben der Nummer für das Lastmulticore ein weiterer sichtbarer Bemerkungstext, der sog. Prefix, zugeweisen werden. Der Prefix wird mit dem AutoSTAGE-Befehl ASSPR und den Varianten davon zuordnen. Im Licht-Toolbox-Werkzeugkasten finden Sie ein Flyout, unter dem die verschiedenen ASSPR-Befehle zusammengefasst sind. Standardmäßig ist der Prefix nach dem Einfügen eines Steckbretts leer (siehe im Bild links).

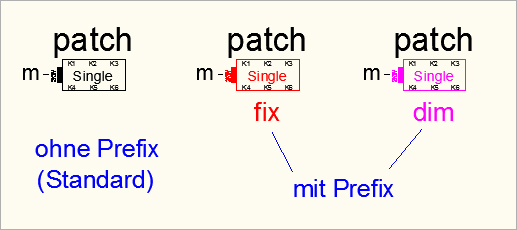

Steckbretter mit und ohne Prefix

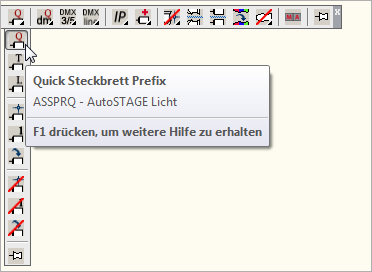

ASSPRQ - Quick Prefix
Nach Eingabe des Prefix können beliebig viele Steckbretter nacheinander ausgewählt werden. Dem ausgewählten Steckbrett wird der eingegebene Prefix zugewiesen. Ausgewählte Steckbretter werden selektiert, nach Abbruch des Befehls mit <ESC> wird die Selektion aufgehoben.
Befehl: ASSPR
...AutoSTAGE / Quick Steckbrett Prefix
...AutoSTAGE / Steckbrett Prefix eingeben : dim
...AutoSTAGE / Steckbrett für Prefix auswählen -->
...AutoSTAGE / Zuordnung des Prefix dim erfolgreich beendet

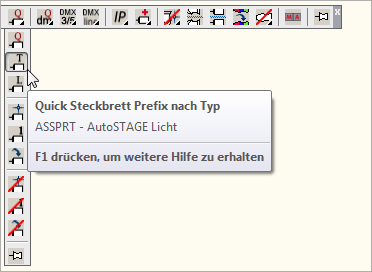

ASSPRT - Quick Prefix nach Typ zuordnen
Weist allen Steckbrettern eines bestimmten Typs in der Zeichnung einen Prefix zu. Zuerst wird der Prefix eingegeben, gefolgt von der Auswahl eines Steckbretts. Anschließend werden alle Steckbretter des ausgewählten Typs in der Zeichnung mit dem Prefix versehen. Die Steckbretter mit zugewiesenem Prefix werden selektiert. Nach Abbruch des Befehls mit <ESC> wird die Selektion aufgehoben.
Befehl: ASSPR
...AutoSTAGE / Quick Steckbrett Prefix nach Typ
...AutoSTAGE / Steckbrett Prefix eingeben : dim
...AutoSTAGE / Steckbrett für Prefix auswählen -->
...AutoSTAGE / Zuordnung des Prefix dim erfolgreich beendet

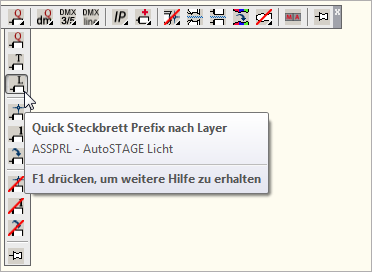

ASSPRL - Quick Prefix nach Layer zuordnen
Weist allen Steckbrettern auf einem ausgewählten Layer einen Prefix zu. Zuerst wird der Prefix eingegeben, gefolgt von der Auswahl eines Steckbretts. Anschließend werden alle Steckbretter, die auf dem gleichen Layer liegen wie das ausgewählte Steckbrett, mit dem Prefix versehen. Die Steckbretter mit zugewiesenem Prefix werden selektiert. Nach Abbruch des Befehls mit <ESC> wird die Selektion aufgehoben.
Befehl: ASSPR
...AutoSTAGE / Quick Steckbrett Prefix nach Layer
...AutoSTAGE / Steckbrett Prefix eingeben : dim
...AutoSTAGE / Steckbrett für Prefix auswählen -->
...AutoSTAGE / Zuordnung des Prefix dim erfolgreich beendet

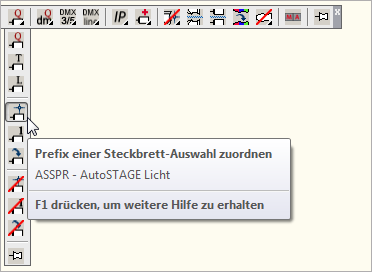

ASSPR - Prefix einer Auswahl zuordnen
Weist einer Auswahl von Streckbrettern eine Prefix zu. Dazu müssen diese in der Zeichnung ausgewählt und die Auswahl mit <ENTER> abgeschlossen werden.
Befehl: ASSPR
...AutoSTAGE / Prefix einer Steckbrett-Auswahl zuordnen
...AutoSTAGE / Steckbretter zum Zuordnen einer Prefix auswählen -->

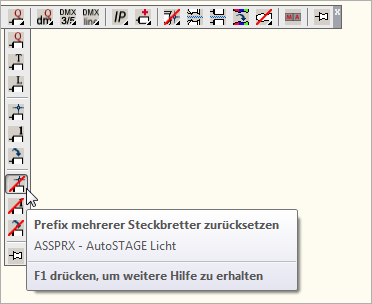

Setzt den Prefix einer Auswahl von Steckbrettern zurück. Dazu müssen diese in der Zeichnung ausgewählt und die Auswahl mit <ENTER> abgeschlossen werden.
