Zuleitungslänge eingeben für Geräte mit DMX-Anschluss
Zum Bestimmen der Länge von DMX-Zuleitungen für Moving Lights und Geräten mit DMX-Anschluss wird mit dem AutoSTAGE-Befehl ASMD und den Varianten davon verwendet.
Dieser Befehl gilt nur für das Gewerke Licht!
Im Licht-Toolbox-Werkzeugkasten finden Sie ein Flyout, unter dem die verschiedenen ASMD-Befehle zusammengefasst sind.

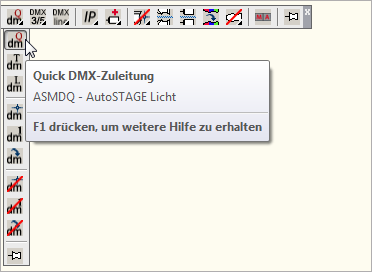

ASMDQ - Quick DMX-Zuleitungslängen
Nach Eingabe der DMX-Zuleitungslänge können beliebig viele AutoSTAGE-Symbole nacheinander ausgewählt werden. Dem ausgewählten Symbol wird die eingegebene DMX-Zuleitungslänge zugewiesen. Ausgewählte Symbole werden selektiert, nach Abbruch des Befehls mit <ESC> wird die Selektion aufgehoben.
Befehl: ASMDQ
...AutoSTAGE / Quick DMX-Zuleitung
...AutoSTAGE / Länge der DMX-Zuleitung eingeben (ohne Einheit): 20
...AutoSTAGE / Symbol mit DMX-Zuleitung auswählen -->
...AutoSTAGE / Länge der DMX-Zuleitung 20m erfolgreich beendet

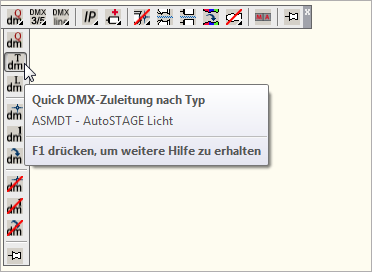

ASMDT - Quick DMX-Zuleitungslängen nach Typ
Weist allen AutoSTAGE-Symbolen eines bestimmten Typs in der Zeichnung die DMX-Zuleitungslänge zu. Zuerst wird die DMX-Zuleitungslänge eingegeben, gefolgt von der Auswahl eines AutoSTAGE-Symbols. Anschließend werden alle AutoSTAGE-Symbole des ausgewählten Typs in der Zeichnung mit der DMX-Zuleitungslänge versehen. Die AutoSTAGE-Symbole mit zugewiesener DMX-Zuleitungslänge werden selektiert. Nach Abbruch des Befehls mit <ESC> wird die Selektion aufgehoben.
Befehl: ASMDT
...AutoSTAGE / Quick DMX-Zuleitung nach Typ
...AutoSTAGE / Länge der DMX-Zuleitung eingeben (ohne Einheit): 20
...AutoSTAGE / Symbol mit DMX-Zuleitung auswählen -->
...AutoSTAGE / Länge der DMX-Zuleitung 20m erfolgreich beendet

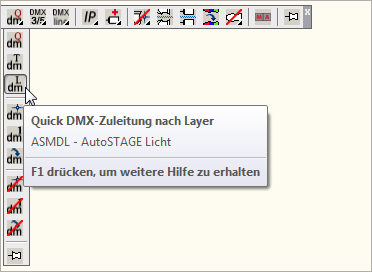

ASMDL - Quick DMX-Zuleitungslängen nach Layer
Weist allen AutoSTAGE-Symbolen auf einem ausgewählten Layer die DMX-Zuleitungslänge zu. Zuerst wird die DMX-Zuleitungslänge eingegeben, gefolgt von der Auswahl eines AutoSTAGE-Symbols. Anschließend werden alle AutoSTAGE-Symbole, die auf dem gleichen Layer liegen wie das ausgewählte Symbol, mit der DMX-Zuleitungslänge versehen. Die AutoSTAGE-Symbole mit zugewiesener DMX-Zuleitungslänge werden selektiert. Nach Abbruch des Befehls mit <ESC> wird die Selektion aufgehoben.
Befehl: ASMDL
...AutoSTAGE / Quick DMX-Zuleitung nach Layer
...AutoSTAGE / Länge der DMX-Zuleitung eingeben (ohne Einheit): 20
...AutoSTAGE / Symbol mit DMX-Zuleitung auswählen -->
...AutoSTAGE / Länge der DMX-Zuleitung 20m erfolgreich beendet

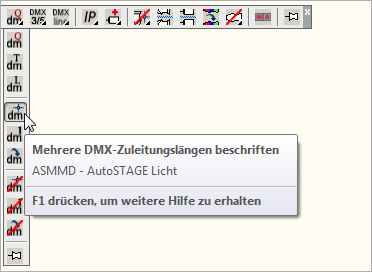

ASMMD - Mehrere DMX-Zuleitungslängen bestimmen
Weist einer Auswahl eine DMX-Leitungslänge zu. Dazu müssen in der Zeichnung Geräte mit einem DMX-Anschluss ausgewählt und die Auswahl mit <ENTER> abgeschlossen werden.
Befehl: ASMMD
...AutoSTAGE / Länge mehrerer DMX-Zuleitungen beschriften
...AutoSTAGE / Symbol mit DMX-Zuleitung auswählen -->
...AutoSTAGE / Länge der DMX-Zuleitung eingeben (ohne Einheit): 10
...AutoSTAGE / Länge der DMX-Zuleitung erfolgreich beschriftet

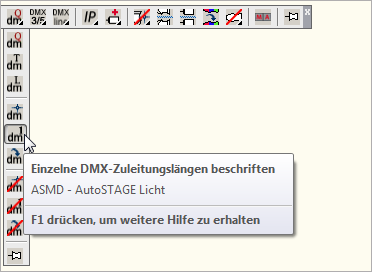

ASMD - Einzelne DMX-Zuleitungslängen bestimmen
Weist einem einzelnen Gerät mit DMX-Anschluss eine DMX-Leitungslänge zu.
Befehl: ASMD
...AutoSTAGE / Länge einzelner DMX-Zuleitungen beschriften
...AutoSTAGE / Symbol mit DMX-Zuleitung auswählen -->
...AutoSTAGE / Länge der DMX-Zuleitung eingeben (ohne Einheit): 20
...AutoSTAGE / Länge der DMX-Zuleitung erfolgreich beschriftet

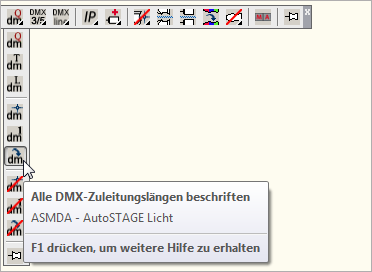

ASMDA - Alle DMX-Zuleitungslängen bestimmen
Weist allen Geräten mit einem DMX-Anschluss in der Zeichnung eine DMX-Leitungslänge zu.
Befehl: ASMDA
...AutoSTAGE / Länge aller DMX-Zuleitungen beschriften
...AutoSTAGE / Länge der DMX-Zuleitung eingeben (ohne Einheit): 20
...AutoSTAGE / Länge der DMX-Zuleitung erfolgreich beschriftet

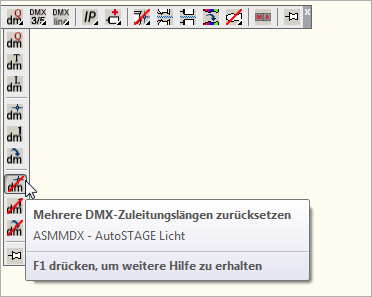

ASMMDX - Mehrere DMX-Zuleitungslängen zurücksetzen
Setzt die DMX-Leitungslänge einer Auswahl zurück. Dazu müssen in der Zeichnung Geräte mit einem DMX-Anschluss ausgewählt und die Auswahl mit <ENTER> abgeschlossen werden.
Befehl: ASMMDX
...AutoSTAGE / Länge mehrerer DMX-Zuleitungen zurücksetzen
...AutoSTAGE / Symbol mit DMX-Zuleitung auswählen -->
