Die Traversenfarbe

In der Zeichnung können Sie beliebige Farben zu Traversen zuordnen (siehe Bild).

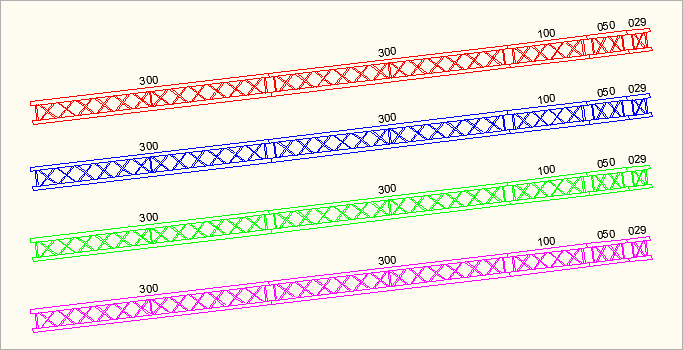

Traversen mit verschiedenen Farben

Zusätzlich, unabhängig von der Anzeige in der Zeichnung, können Sie die beiden Basisfarben Silber und Schwarz einer Traverse zuordnen. Diese Farbinformation wird in der Zeichnung gespeichert und kann z.B. bei der Auswertung der Materialliste und bei der Weiterverarbeitung mit einem Warenwirtschaftssystem verwendet werden.

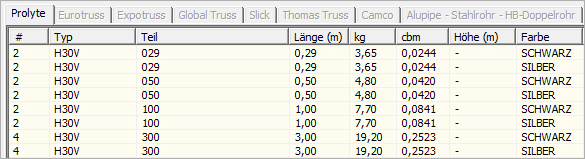

Anzeige der Basisfarbe bei der Auswertung

Beim Einfügen von Traversen werden diese standardmäßig in der Basisfarbe Silber eingefügt. Sie können die Basisfarbe beim Einfügen von Traversenelementen mit dem AutoSTAGE-Befehl ASTF ändern. Dieser schaltet bei jedem Aufruf die Basisfarbe von Silber zu Schwarz und umgekehrt.

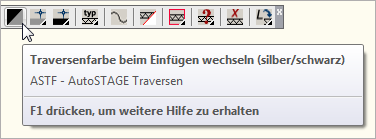

ASTF - Traversenfarbe beim Einfügen wechseln (silber/schwarz)

Wechselt bei jedem Aufruf die Traversenfarbe für das Einfügen von Traversen von Silber zu Schwarz und umgekehrt.

Befehl: ASTF

...AutoSTAGE / Die aktuelle Traversenfarbe beim Einfügen ist SCHWARZ

Befehl: ASTF

...AutoSTAGE / Die aktuelle Traversenfarbe beim Einfügen ist SILBER

Traversen Silber färben

Mit dem AutoSTAGE-Befehl ASTFS und den Varianten davon wird die Basisfarbe von Traversen in der Zeichnung auf Silber geändert. Die Änderung der Basisfarbe der Traversen ist in der Zeichnung nicht sichtbar und findet nur in der Datenbank statt!

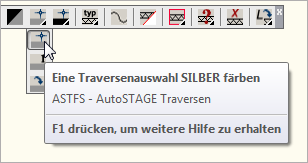

ASTFS - Eine Traversenauswahl SILBER färben

Weist einer Auswahl von Traversen die Basisfarbe Silber zu. Dazu müssen diese in der Zeichnung ausgewählt und die Auswahl mit <ENTER> abgeschlossen werden.

Befehl: ASTFS

...AutoSTAGE / Ausgewählte Traversen SILBER färben

...AutoSTAGE / Traversen zum SILBER färben auswählen -->

Objekte wählen:

Objekte wählen: Entgegengesetzte Ecke angeben: 20 gefunden, 4 Gruppen

Objekte wählen:

Befehl:

...AutoSTAGE / Färben der Traverse in SILBER erfolgreich beendet

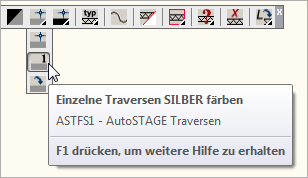

ASTFS1 - Einzelne Traversen SILBER färben

Weist einer einzelnen Traverse die Basisfarbe Silber zu.

Befehl: ASTFS1

...AutoSTAGE / Einzelne Traversen SILBER färben

...AutoSTAGE / Traverse zum SILBER färben auswählen -->

Befehl:

...AutoSTAGE / Färben der Traverse in SILBER erfolgreich beendet

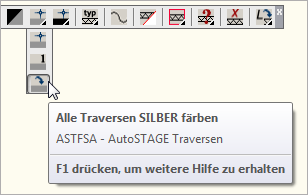

ASTFSA - Alle Traversen SILBER färben

Weist allen Traversen in der Zeichnung die Basisfarbe Silber zu.

Befehl: ASTFSA

...AutoSTAGE / Allen Traversen SILBER färben

...AutoSTAGE / Alle Traversen erfolgreich in SILBER gefärbt

Traversen Schwarz färben

Mit dem AutoSTAGE-Befehl ASTFB und den Varianten davon wird die Basisfarbe von Traversen in der Zeichnung auf Schwarz geändert. Die Änderung der Basisfarbe der Traversen ist in der Zeichnung nicht sichtbar und findet nur in der Datenbank statt!

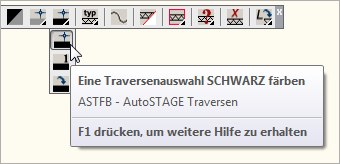

ASTFB - Eine Traversenauswahl SCHWARZ färben

Weist einer Auswahl von Traversen die Basisfarbe Scharz zu. Dazu müssen diese in der Zeichnung ausgewählt und die Auswahl mit <ENTER> abgeschlossen werden.

Befehl: ASTFB

...AutoSTAGE / Ausgewählte Traversen SCHWARZ färben

...AutoSTAGE / Traversen zum SCHWARZ Färben auswählen -->

Objekte wählen: Entgegengesetzte Ecke angeben: 20 gefunden, 4 Gruppen

...AutoSTAGE / Färben der Traverse in SCHWARZ erfolgreich beendet

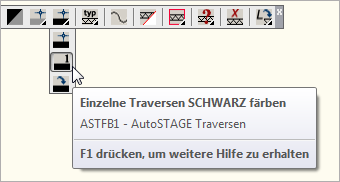

ASTFB1 - Einzelne Traversen SCHWARZ färben
