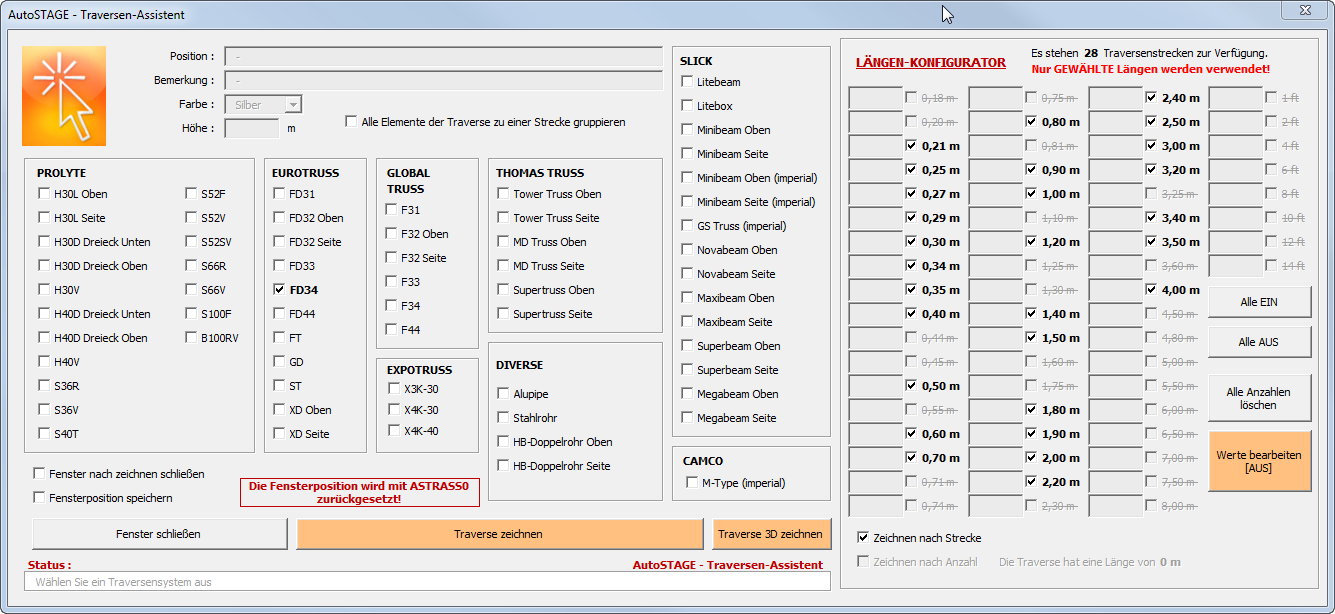

Übersicht über die Elemente des Traversen-Assistenten

Nach Auswahl des Traversensystems und der Stückelung wird die Traverse durch Klicken auf Traverse zeichnen gezeichnet. Dazu muss ein Start- und ein Endpunkt für die Traversenstrecke gewählt werden. Der Start- und Endpunkt bezeichnet den Mittelpunkt des Querschnitts der Traverse (siehe Bild).

Die Traverse wird entsprechend der Stückelungen aus dem Langen-Konfigurator solange gestückelt, bis eine weitere Stückelung mit den vorhandenen Einzelteilen nicht mehr möglich ist.

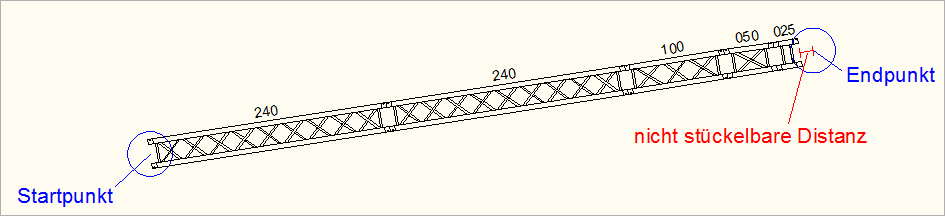

Gezeichnete Traversenstrecke mit Stückelung

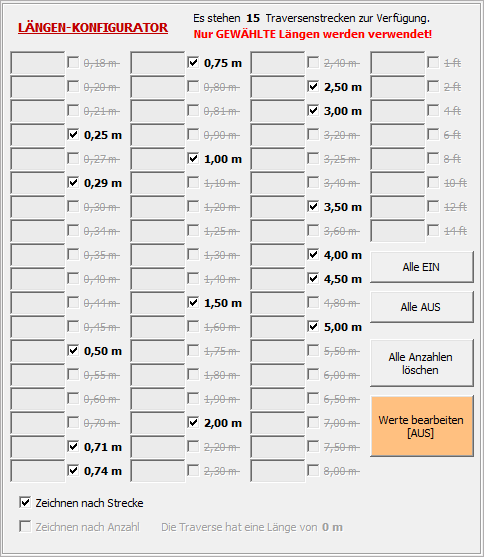

Über den Längen-Konfigurator wird die Stückelung einer Traversenstrecke bestimmt.

Im Längen-Konfigurator werden alle zur Verfügung stehenden Stückelungen für ein gewähltes Traversensystem angezeigt. Durch das Aktivieren der Checkbox einer einzelnen Strecke wird diese beim Zeichnen der Traversenstrecke berücksichtigt. Eine nicht markierte Strecke wird bei Zeichnen der nicht berücksichtigt.

Die im Längen-Konfigurator gewählten Stückelungen werden unsichtbar in der Zeichnung gespeichert! Damit kann z.B. eine dauerhaft gespeicherte Zeichnungsvorlage erstellt werden, in der die gespeicherte Stückelung dem verfügbaren Lagerbestand entspricht. Beim Öffnen einer neuen Zeichnung anhand der Zeichnungsvorlage und Einfügen von Traversenstrecken mit dem Traversen-Assistenten werden dadurch nur Traversenstücke verwendet, die im Lager vorhanden sind.

Grundsätzlich können Traversenstrecken nach Strecke oder nach Anzahl gezeichnet werden:

Zeichnen nach Strecke

Nach dem Wählen von einem Start- und einem Endpunkt in der Zeichnung wird eine Traversenstrecke gezeichnet, die aus der im Längen-Konfigurator gewählten Stückelungen besteht. Es wird immer ausgehend vom Startpunkt zuerst das längste ausgewählte Traversenstück eingefügt. Wenn eine weitere Stückelung mit diesem nicht möglich ist, wird das nächst kleinere ausgewählte Traversenstück eingefügt. Dieses wird solange wiederholt, bis eine weitere Stückelung nicht mehr möglich ist.

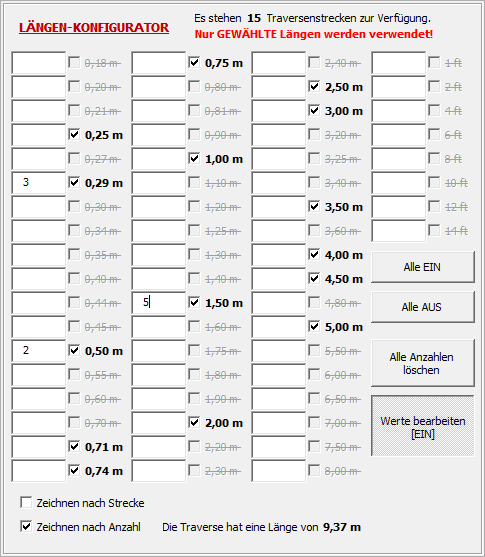

Zeichnen nach Anzahl

Beim Zeichnen nach Anzahl muss jedem Traversenstück eine definierte Anzahl zugeordnet werden. Dieses geschieht, in dem der Button Werte bearbeiten eingeschaltet wird. Daraufhin werden die Eingabefelder links neben den Längenangaben der Einzelstücke freigeschaltet. Sobald in einem Feld eine Anzahl eingetragen ist, wird die Ckeckbox Zeichnen nach Anzahl freigeschaltet, die aktiviert werden muss, um Zeichnen nach Anzahl einzuschalten. Im unteren rechten Bereich wird die Länge der Traversenstrecke angezeigt. Über den Button Alle Anzahlen löschen werden diese gelöscht. Beim Zeichnen nach Anzahl wird der Startpunkt der Traverse in der Zeichnung gewählt. Da die Traversenlänge durch die Anzahl bereits feststeht, definiert der zweite Punkt, der gewählt werden muss, den Winkel der Traversenstrecke in der Zeichnung.

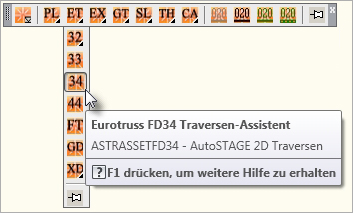

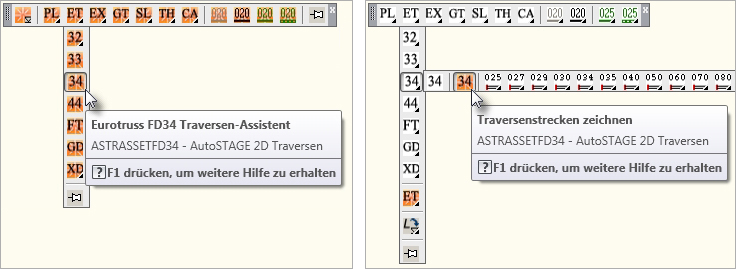

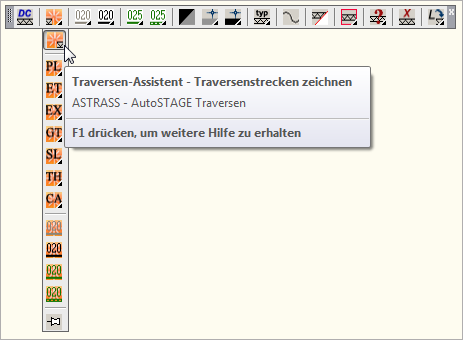

Über den ASTRASS-Flyout finden Sie weitere Flyouts und Buttons, über die Sie direkt auf den Traversen-Assistenten der verschiedenen Systeme zugreifen können (siehe Bild links). Auf den Traversen-Assistenten für das System können Sie auch aus dem System-Flyout zugreifen (siehe Bild rechts).

Nach dem Start des Befehls muss in der Zeichnung ein Start- und ein Endpunkt für die Traversenstrecke gewählt werden. Im Längen-Konfigurator des Traversen-Assistenten gespeicherte Stückelungen (siehe Abschnitt oben) für ein System werden hier ebenfalls verwendet.

Gezeichnete Traversenstrecke mit Stückelung

Es stehen folgende Traversen-Assistenten für Systeme zur Verfügung:
