Anicht des Traversentypen
Jeder Traverse ist eine Typenbezeichnung zugeordnet, die in der Zeichnung beliebig ein- und ausgeschaltet werden kann. Die Typenbezeichnung ist standardmäßig eingeschaltet.

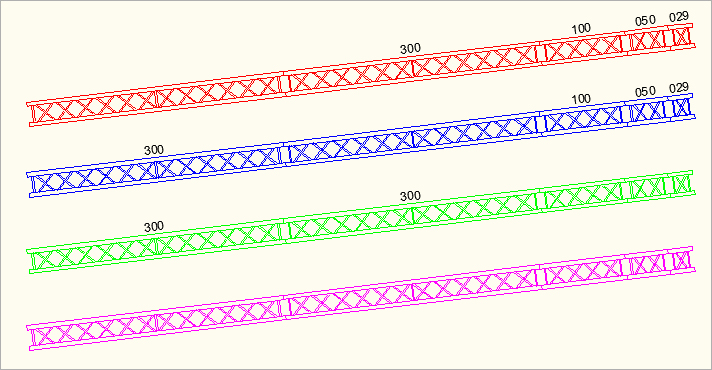

Ein- und ausgeblendete Typenbezeichnung von Traversen
Die Ansicht der Typenbezeichnung wird mit dem AutoSTAGE-Befehl ASTT und den Varianten davon ein- und ausgeblendet.

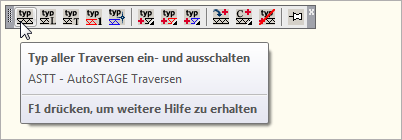

ASTT - Typ aller Traversen ein- und ausschalten
Blendet den Traversentypen aller Traversen in der Zeichnung ein- oder aus.
Befehl: ASTT
...AutoSTAGE / Alle Traversentypen ausblenden
Befehl: ASTT
...AutoSTAGE / Alle Traversentypen anzeigen

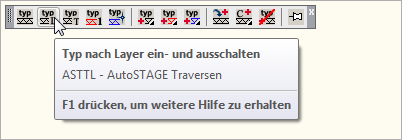

ASTTL - Typ nach Layer ein- und ausschalten
Blendet den Traversentypen aller Traversen ein- oder aus, die auf einem ausgewählten Layer liegen.
Befehl: ASTTL
...AutoSTAGE / Traverse auswählen -->
...AutoSTAGE / Alle Traversentypen Attribute nach Layer ausblenden
...AutoSTAGE / Traverse auswählen -->
...AutoSTAGE / Alle Traversentypen Attribute nach Layer anzeigen

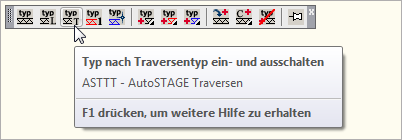

ASTTT - Typ nach Traversentyp ein- und ausschalten
Blendet den Traversentypen aller Traversen ein- oder aus, die vom gleichen Typ sind.
Befehl: ASTTT
...AutoSTAGE / Traverse auswählen -->
...AutoSTAGE / Traverse auswählen -->
...AutoSTAGE / Alle Traversentypen Attribute nach Typ ausblenden
...AutoSTAGE / Traverse auswählen -->
...AutoSTAGE / Alle Traversentypen Attribute nach Typ anzeigen

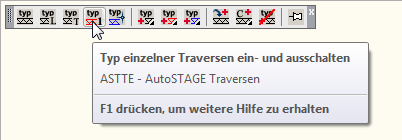

ASTTE - Typ einzelner Traversen ein- und ausschalten
Blendet den Traversentypen einzelner Traversen in der Zeichnung ein- oder aus.
Befehl: ASTTE
...AutoSTAGE / Typ einzelnen Traversen ein- und ausschalten
...AutoSTAGE / Traverse auswählen -->
...AutoSTAGE / Anzeige des Traversentyps ausblenden
...AutoSTAGE / Traverse auswählen -->
...AutoSTAGE / Anzeige des Traversentyps anzeigen

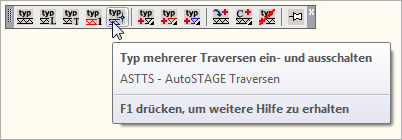

ASTTS - Typ mehrerer Traversen ein- und ausschalten
Blendet den Traversentypen mehrerer Traversen in der Zeichnung ein- oder aus. Dazu müssen diese in der Zeichnung ausgewählt und die Auswahl mit <ENTER> abgeschlossen werden.
Befehl: ASTTS
...AutoSTAGE / Typ mehrerer Traversen ein- und ausschalten
...AutoSTAGE / Traversen auswählen -->
Objekte wählen: Entgegengesetzte Ecke angeben: 20 gefunden, 4 Gruppen
