Die Höhe von Traversentypen lässt sich jederzeit ändern. Damit kann z.B. die Lesbarkeit des Traversentyps beim Drucken verbessert werden.

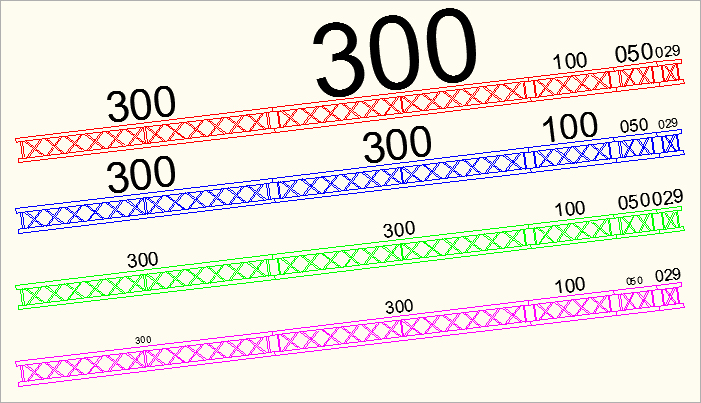

Traversentypen mit verschiedenen Höhen

Traversentypen mit verschiedenen Höhen





Die Höhe der Typenbezeichnung wird mit den AutoSTAGE-Befehlen ASTTP und ASTTM und den Varianten davon ein- und ausgeblendet. Die Höhe der Traversentypen wird bei jedem Ausführen dieser Funktionen in der Zeichnung gespeichert. Traversentypen von neu eingefügten Traversen erhalten die zuletzt gespeicherte Höhe.





Höhe des Traversentyps vergrößern/verkleinern        Höhe des Traversentyps vergrößern/verkleinern

ASTTP - Höhe aller Traversentypen vergrößern

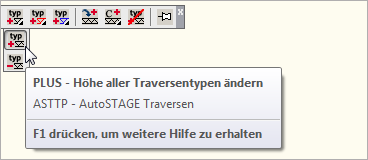

ASTTP -  Höhe aller Traversentypen vergrößern

Vergrößert die Höhe aller Traversentypen in der Zeichnung.



Befehl: ASTTP

...AutoSTAGE / Traversenbeschriftung um 10 Prozent vergrößern





ASTTM -  Höhe aller Traversentypen verkleinern

Verkleinert die Höhe aller Traversentypen in der Zeichnung.



Befehl: ASTTM

...AutoSTAGE / Traversenbeschriftung um 10 Prozent verkleinern





ASTTEP - Höhe einzelner Traversentypen vergrößern

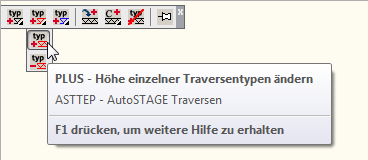

ASTTEP -  Höhe einzelner Traversentypen vergrößern

Vergrößert die Höhe einzelner Traversentypen in der Zeichnung.



Befehl: ASTTEP

...AutoSTAGE / Anzeige einzelner Traversentypen vergrößern/verkleinern

...AutoSTAGE / Traverse auswählen -->

...AutoSTAGE / Traversenbeschriftung um 10 Prozent vergrößern





ASTTEM -  Höhe einzelner Traversentypen verkleinern

Verkleinert die Höhe einzelner Traversentypen in der Zeichnung.



Befehl: ASTTEM

...AutoSTAGE / Anzeige einzelner Traversentypen vergrößern/verkleinern

...AutoSTAGE / Traverse auswählen -->

...AutoSTAGE / Traversenbeschriftung um 10 Prozent verkleinern





ASTTSP - Höhe mehrerer Traversentypen vergrößern

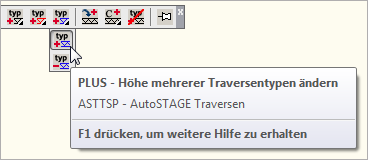

ASTTSP -  Höhe mehrerer Traversentypen vergrößern

Vergrößert die Höhe mehrerer Traversentypen in der Zeichnung. Dazu müssen diese in der Zeichnung ausgewählt und die Auswahl mit <ENTER> abgeschlossen werden.



Befehl: ASTTSP

...AutoSTAGE / Anzeige mehrerer Traversentypen vergrößern/verkleinern

...AutoSTAGE / Traverse auswählen -->

Objekte wählen:

Objekte wählen: 5 gefunden, 1 Gruppe

Objekte wählen:

...AutoSTAGE / Traversenbeschriftung um 50 Prozent vergrößern





ASTTSM -  Höhe mehrerer Traversentypen verkleinern

Verkleinert die Höhe mehrerer Traversentypen in der Zeichnung. Dazu müssen diese in der Zeichnung ausgewählt und die Auswahl mit <ENTER> abgeschlossen werden.



Befehl: ASTTSM

...AutoSTAGE / Anzeige mehrerer Traversentypen vergrößern/verkleinern

...AutoSTAGE / Traverse auswählen -->

Objekte wählen:

Objekte wählen: 5 gefunden, 1 Gruppe

Objekte wählen:

...AutoSTAGE / Traversenbeschriftung um 50 Prozent verkleinern





Höhe von allen Traversentypen angleichen        Höhe von allen Traversentypen angleichen

Nach dem Ausführen von ASTTEP/ASTTEM und ASTTSP/ASTTSM kann die Höhe der Attribute von Scheinwerfern in der Zeichnung unterschiedlich sein. Der AutoSTAGE-Befehl ASTTA wird dazu verwendet, alle Attributhöhen anzugleichen. Dabei wird die zuletzt von ASTTP/ASTTM, ASTTEP/ASTTEM und ASTTSP/ASTTSM gespeicherte Höhe verwendet (siehe ebenfalls letzten Abschnitt).



ASTTA - Höhe von allen Traversentypen angleichen

ASTTA -  Höhe von allen Traversentypen angleichen



Befehl: ASTTA

...AutoSTAGE / Höhe von allen Attributen erfolgreich angeglichen









 Höhe der Traversentypen kopieren         Höhe der Traversentypen kopieren

Die Höhe der Traversentypen kann mit den AutoSTAGE-Befehlen ASTTC (nach Auswahl), ASTTCT (nach Typ) und ASTTCL (nach Layer) kopiert werden.



ASTTC - Höhe der Traversentypen kopieren

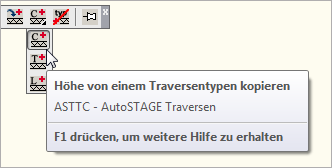

ASTTC -  Höhe der Traversentypen kopieren

Kopiert die Höhe des Traversentyps von einer Traverse auf einen oder eine Auswahl mehrerer Traversen.



Befehl: ASTTC

...AutoSTAGE / Attributhöhen einzeln kopieren

...AutoSTAGE / Quell-Traverse auswählen -->

...AutoSTAGE / Ziel-Traverse auswählen -->

...AutoSTAGE / Attributhöhe erfolgfreich kopiert









ASTTCT - Höhe der Traversentypen kopieren nach Typ

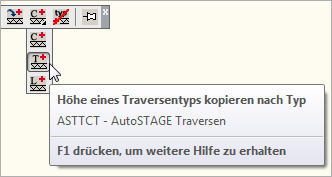

ASTTCT -  Höhe der Traversentypen kopieren nach Typ

Kopiert die Höhe eines Traversentyps von einer Traverse auf alle Traversen des gleichen Typs einer Auswahl.



Befehl: ASTTCT

...AutoSTAGE / Attributhöhen kopieren nach Typ

...AutoSTAGE / Quell-Traverse auswählen -->

...AutoSTAGE / Ziel-Traverse auswählen -->

...AutoSTAGE / Attributhöhe erfolgfreich kopiert









ASTTCL - Höhe der Traversentypen kopieren nach Layer

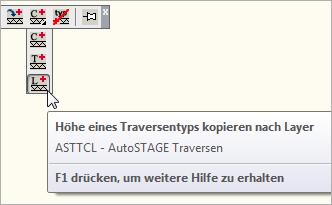

ASTTCL -  Höhe der Traversentypen kopieren nach Layer

Kopiert die Höhe eines Traversentyps von einer Traverse auf alle Traversen des gleichen Layers einer Auswahl.



Befehl: ASTTCL

...AutoSTAGE / Attributhöhen kopieren nach Layer

...AutoSTAGE / Quell-Traverse auswählen -->

...AutoSTAGE / Quell-Traverse auswählen -->

...AutoSTAGE / Ziel-Traverse auswählen -->

...AutoSTAGE / Attributhöhe erfolgfreich kopiert









Höhe von allen Traversentypen zurücksetzen        Höhe von allen Traversentypen zurücksetzen

Setzt die Höhe des Traversentyps aller Traversen  in der Zeichnung auf den Systemstandard zurück.



ASTTX - Höhe von allen Traversentypen zurücksetzen

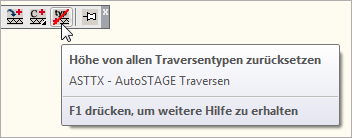

ASTTX -  Höhe von allen Traversentypen zurücksetzen



Befehl: ASTTX

...AutoSTAGE / Höhe von allen Attributen erfolgreich zurückgesetzt
