Attribute ein- und ausblenden |
|
|
|
|
|
|
|
||
Sie können die sichtbaren Attribute von Motoren, Hängepunkten und Deadhangs jederzeit ein- und ausblenden.

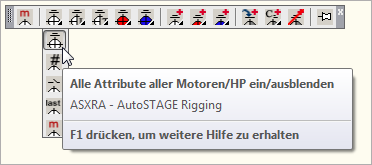

•Mit dem AutoSTAGE-Befehl ASXRA und den Varianten davon gilt dieses für alle Motoren, Hängepunkten und Deadhangs in der Zeichnung.
•Mit dem AutoSTAGE-Befehl ASXRALY und den Varianten davon gilt dieses für alle Motoren, Hängepunkten und Deadhangs eines Layers in der Zeichnung.
•Mit dem AutoSTAGE-Befehl ASXRAT und den Varianten davon gilt dieses für alle Motoren, Hängepunkten und Deadhangs eines Typs in der Zeichnung.
•Mit dem AutoSTAGE-Befehl ASXRE und den Varianten davon gilt dieses für einzelne Motoren, Hängepunkten und Deadhangs in der Zeichnung.
•Mit dem AutoSTAGE-Befehl ASXRS und den Varianten davon gilt dieses für mehrere Motoren, Hängepunkten und Deadhangs in der Zeichnung.

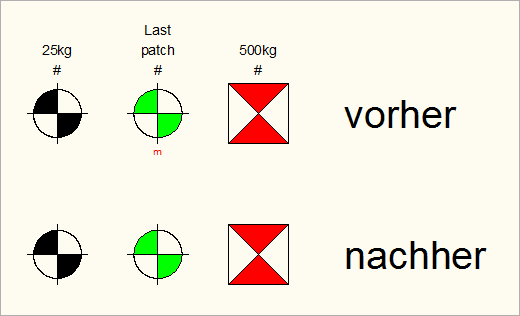

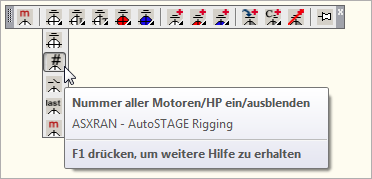

Attribute aller Motoren, Hängepunkten und Deadhangs ein- und ausblenden mit ASXRA

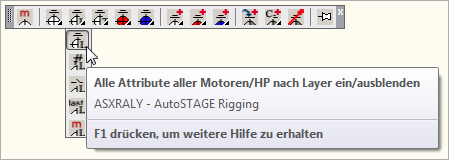

Attribute ein- und ausblenden nach Layer
Mit dem AutoSTAGE-Befehl ASXRALY und den Varianten davon werden die Attribute von Motoren, Hängepunkten und Deadhangs ein- oder ausgeblendet, die auf dem gleichen Layer liegen. Die ASXRALY-Befehle funktionieren ähnlich wie die ASXRA-Befehle. Zuerst muss ein Motor, Hängepunkt und Deadhang ausgewählt werden, anschließend werden die Attribute von allen Motoren, Hängepunkten und Deadhangs ein- oder ausgeblendet, die auf dem gleichen Layer liegen wie die Auswahl.
|

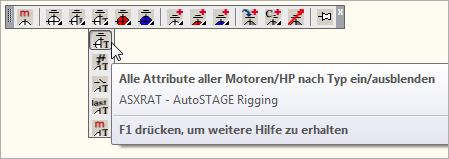

Attribute ein- und ausblenden nach Typ
Mit dem AutoSTAGE-Befehl ASXRAT und den Varianten davon werden die Attribute von Motoren, Hängepunkten und Deadhangs ein- oder ausgeblendet, die vom gleichen Typ sind. Die ASXRAT-Befehle funktionieren ähnlich wie die ASXRA-Befehle. Zuerst muss ein Motor, Hängepunkt und Deadhang ausgewählt werden, anschließend werden die Attribute von allen Motoren, Hängepunkten und Deadhangs ein- oder ausgeblendet, die vom gleichen Typ sind wie die Auswahl.
|

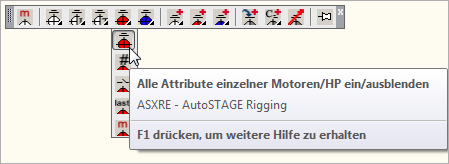

Attribute einzelner Motoren, Hängepunkten und Deadhangs ein- und ausblenden
Mit dem AutoSTAGE-Befehl ASXRE und den Varianten davon werden die Attribute von einzelnen Motoren, Hängepunkten und Deadhangs in der Zeichnung ein- oder ausgeblendet. Die ASXRE-Befehle funktionieren ähnlich wie die ASXRA-Befehle. Hier wird jedoch nur ein Motor, Hängepunkt und Deadhang ausgewählt, von dem anschließend die entsprechenden Attribute ein- oder ausgeblendet werden.
|

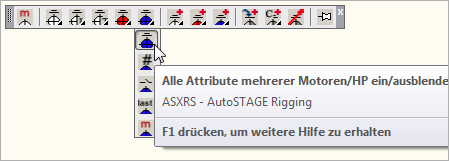

Attribute mehrerer Motoren, Hängepunkten und Deadhangs ein- und ausblenden
Mit dem AutoSTAGE-Befehl ASXRS und den Varianten davon werden die Attribute von mehreren Motoren, Hängepunkten und Deadhangs in der Zeichnung ein- oder ausgeblendet. Die ASXRS-Befehle funktionieren ähnlich wie die ASXRA-Befehle. Hier werden mehrere Motor, Hängepunkt und Deadhang ausgewählt, von denen anschließend die entsprechenden Attribute ein- oder ausgeblendet werden.
|
