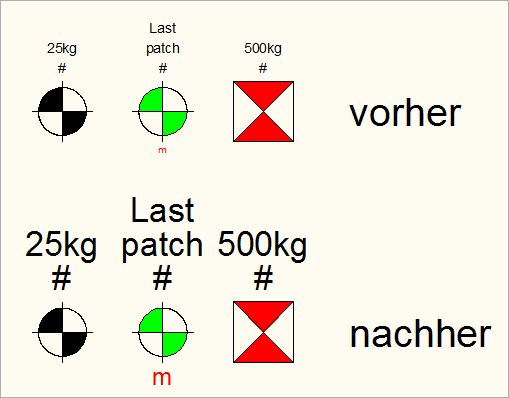

Mit dem AutoSTAGE-Befehl ASRAT und den Varianten davon lassen sich die sichtbaren Attribute von Motoren, Hängepunkten und Deadhangs vergrößern und verkleinern. Die Höhe der Attribute wird bei jedem Ausführen der Funktion in der Zeichnung gespeichert. Neu eingefügte Motoren, Hängepunkten und Deadhangs erhalten die zuletzt gespeicherte Höhe.



Attribute aller Motoren, Hängepunkten und Deadhangs ein- und ausblenden mit ASXRA





Höhe von der Attributen vergrößern/verkleinern        Höhe von der Attributen vergrößern/verkleinern

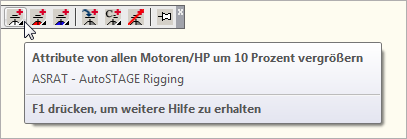

ASRAT - Attribute von allen Motoren, Hängepunkten und Deadhangs um 10 Prozent vergrößern

ASRAT -  Attribute von allen Motoren, Hängepunkten und Deadhangs um 10 Prozent vergrößern



Befehl: ASRAT

...AutoSTAGE / Attribute um 10 Prozent vergrößert





ASRATM -  Attribute von allen Motoren, Hängepunkten und Deadhangs um 10 Prozent verkleinern



Befehl: ASRATM

...AutoSTAGE / Attribute um 10 Prozent verkleinert

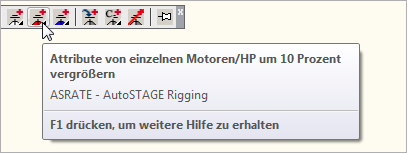

ASRATE - Attribute von einzelnen Motoren, Hängepunkten und Deadhangs um 10 Prozent vergrößern

ASRATE -  Attribute von einzelnen Motoren, Hängepunkten und Deadhangs um 10 Prozent vergrößern



Befehl: ASRATE

...AutoSTAGE / Motor oder HP auswählen -->

...AutoSTAGE / Attribute um 10 Prozent vergrößert





ASRATEM -  Attribute von einzelnen Motoren, Hängepunkten und Deadhangs um 10 Prozent verkleinern



Befehl: ASRATEM

...AutoSTAGE / Motor oder HP auswählen -->

...AutoSTAGE / Attribute um 10 Prozent verkleinert

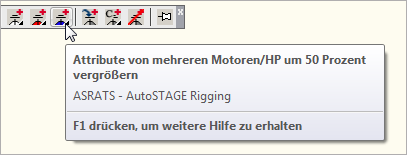

ASRATS - Attribute von mehreren Motoren, Hängepunkten und Deadhangs um 50 Prozent vergrößern

ASRATS -  Attribute von mehreren Motoren, Hängepunkten und Deadhangs um 50 Prozent vergrößern



Befehl: ASRATS

...AutoSTAGE / Motor oder HP auswählen -->

Objekte wählen:

Objekte wählen: Entgegengesetzte Ecke angeben: 2 gefunden

Objekte wählen:

...AutoSTAGE / Attribute um 50 Prozent vergrößert





ASRATSM -  Attribute von mehreren Motoren, Hängepunkten und Deadhangs um 50 Prozent verkleinern



Befehl: ASRATSM

...AutoSTAGE / Motor oder HP auswählen -->

Objekte wählen:

Objekte wählen: Entgegengesetzte Ecke angeben: 2 gefunden

Objekte wählen:

...AutoSTAGE / Attribute um 50 Prozent verkleinert





Höhe von allen Attributen angleichen        Höhe von allen Attributen angleichen

Nach dem Ausführen von ASRATE und ASRATS kann die Höhe der Attribute von Motoren, Hängepunkten und Deadhangs in der Zeichnung unterschiedlich sein. Der AutoSTAGE-Befehl ASRATA wird dazu verwendet, alle Attributhöhen anzugleichen. Dabei wird die zuletzt von ASRAT, ASRATE und ASRATS gespeicherte Höhe verwendet (siehe ebenfalls letzten Abschnitt).

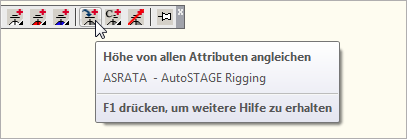

ASRATA - Höhe von allen Attributen angleichen

ASRATA -  Höhe von allen Attributen angleichen



Befehl: ASRATA

...AutoSTAGE / Höhe von allen Attributen erfolgreich angeglichen









 Höhe der Attribute kopieren         Höhe der Attribute kopieren

Die Höhe der Attribute kann mit den AutoSTAGE-Befehlen ASRATC (nach Auswahl), ASRATCT (nach Typ) und ASRATCL (nach Layer) kopiert werden.

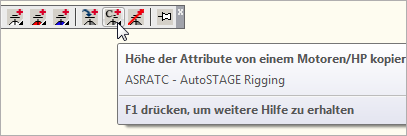

ASRATC - Höhe der Attribute kopieren

ASRATC -  Höhe der Attribute kopieren

Kopiert die Höhe der Attribute von einem Motor, Hängepunkt und Deadhang auf einen oder eine Auswahl mehrerer Motoren, Hängepunkten und Deadhangs.



Befehl: ASRATC

...AutoSTAGE / Attributhöhen einzeln kopieren

...AutoSTAGE / Quelle (Motor oder HP) auswählen -->

...AutoSTAGE / Ziel (Motor oder HP) auswählen -->

...AutoSTAGE / Attributhöhe erfolgfreich kopiert

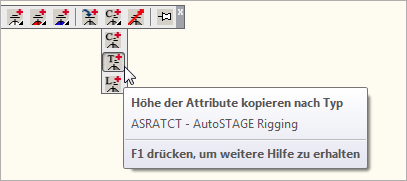

ASRATCT - Höhe der Attribute kopieren nach Typ

ASRATCT -  Höhe der Attribute kopieren nach Typ

Kopiert die Höhe der Attribute von einem Motor, Hängepunkt und Deadhang auf einen Motor, Hängepunkt und Deadhang und alle weiteren Motoren, Hängepunkten und Deadhangs, die vom gleichen Typ sind wie die Zielauswahl.



Befehl: ASLATCT

...AutoSTAGE / Attributhöhen kopieren nach Typ

...AutoSTAGE / Quelle (Motor oder HP) auswählen -->

...AutoSTAGE / Ziel (Motor oder HP) auswählen -->

...AutoSTAGE / Attributhöhe erfolgfreich kopiert

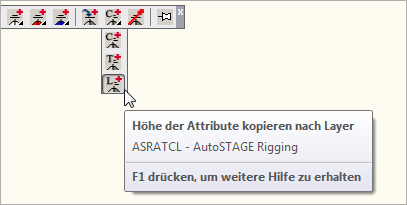

ASRATCL - Höhe der Attribute kopieren nach Layer

ASRATCL -  Höhe der Attribute kopieren nach Layer

Kopiert die Höhe der Attribute von einem Motor, Hängepunkt und Deadhang auf einen Motor, Hängepunkt und Deadhang und alle weiteren Motoren, Hängepunkten und Deadhangs, die auf dem gleichen Layer liegen wie die Zielauswahl.



Befehl: ASLATCL

...AutoSTAGE / Attributhöhen kopieren nach Layer

...AutoSTAGE / Quelle (Motor oder HP) auswählen -->

...AutoSTAGE / Ziel (Motor oder HP) auswählen -->

...AutoSTAGE / Attributhöhe erfolgfreich kopiert









Höhe von allen Attributen zurücksetzen        Höhe von allen Attributen zurücksetzen

Setzt alle Attributshöhen aller Motoren, Hängepunkten und Deadhangs in der Zeichnung auf den Systemstandard zurück.

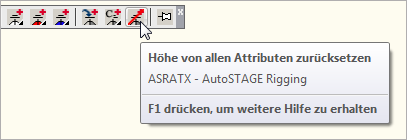

ASRATX - Höhe von allen Attributen zurücksetzen

ASRATX -  Höhe von allen Attributen zurücksetzen



Befehl: ASRATX

...AutoSTAGE / Höhe von allen Attributen erfolgreich zurückgesetzt
