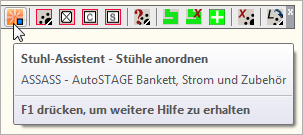

Der Stuhl-Assistent werden Stühle als Stuhlblöcke mit beliebiger Größe in der Zeichnung angeordnet. Gestartet wird der Stuhl-Assistent mit dem AutoSTAGE-Befehl ASSASS.

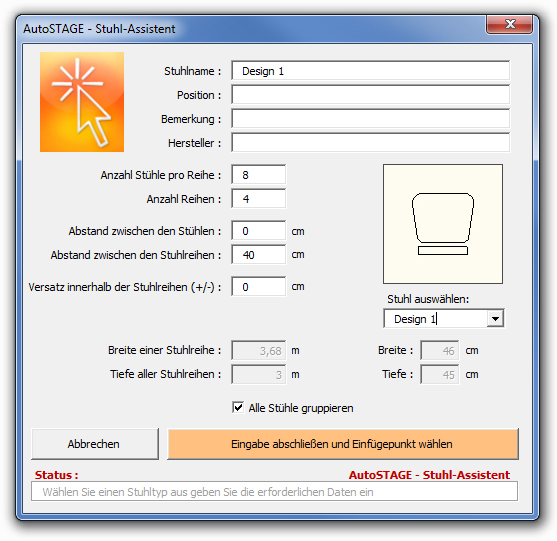

Stuhlname

Eingabe eines Stuhlnamens. Vorgegebener Name ist immer der Stuhltyp aus dem Feld Stuhl auswählen.



Position

Eingabe einer Position, die in jedem einzelnen Stuhl des Stuhlblocks gespeichert wird.



Bemerkung

Eingabe einer Bemerkung, die in jedem einzelnen Stuhl des Stuhlblocks gespeichert wird.



Hersteller

Eingabe eines Herstellers, die in jedem einzelnen Stuhl des Stuhlblocks gespeichert wird.



Anzahl Stühle pro Reihe

Eingabe der Anzahl der Stühle in einer Reihe.



Anzahl Reihen

Eingabe der Anzahl der Stuhlreihen.



Abstand zwischen den Stühlen

Eingabe des Abstands zwischen einzelnen Stühlen.



Abstand zwischen den Stuhlreihen

Eingabe des Abstands zwischen den einzelnen Stuhlreihen.



Versatz innerhalb der Stuhlreihen (+/-)

Bestimmt die Größe des Versatzes, um den die nachfolgende Stuhlreihe versetzt wird.



Breite der Stuhlreihe

Zeigt an, wie Breit die gesamte Stuhlreihe ist. Dieser Wert kann nicht verändert werden.



Tiefe der Stuhlreihe

Zeigt an, wie Tief alle Stuhlreihen sind. Dieser Wert kann nicht verändert werden.



Stuhl auswählen:

Hier können verschiedene Stuhltypen ausgewählt werden. Die Grafik über diesem Feld zeigt den aktuell gewählten Stuhltyp an.



Breite

Gibt die Breite des ausgewählten Stuhl an. Dieser Wert kann nicht verändert werden.



Tiefe

Gibt die Tiefe des ausgewählten Stuhl an. Dieser Wert kann nicht verändert werden.



Alle Stühle gruppieren

Erzeugt eine Gruppe aus den einzelnen Stühlen (siehe Arbeiten mit Gruppen).



Abbrechen

Beenden den Befehl, ohne einen Stuhl zu zeichnen.



Eingabe abschließen und Einfügepunkt wählen

Beendet die Eingabe und zeichnet einen Stuhlblock mit den eingegebenen Werten nach Auswahl des Einfügepunkts.





Nach der Eingabe der Daten im Dialogfenster des Stuhl-Assistenten und anschließendem Klicken auf Eingabe abschließen und Einfügepunkt wählen muss in der Zeichnung der Einfügepunkt bestimmt werden. Der Stuhlblock wird daraufhin zusammengesetzt aus einzelnen Stühlen des gewählten Stuhltyps. Der Stuhlblock wird ausgehend vom Einfügepunkt nach rechts und nach unten gezeichnet.

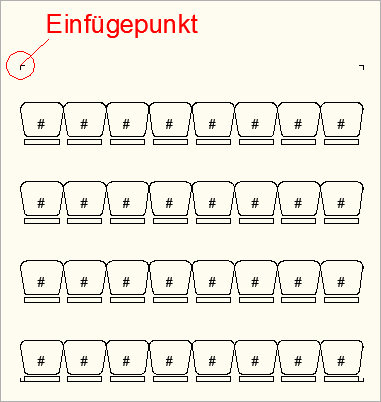

 Mit dem Stuhl-Assistent gezeichneter Stuhlblock
