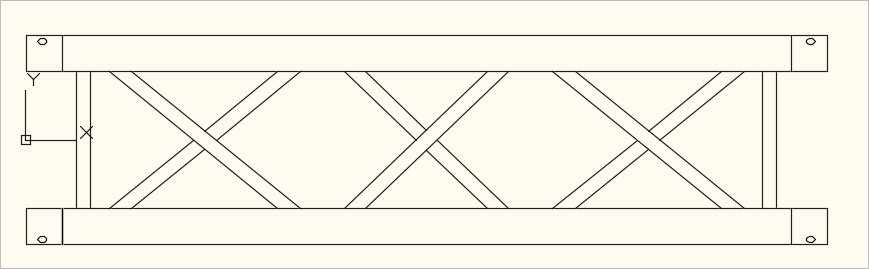

Verwenden Sie den 2D Block AuSt24User_MeineTraverse_2D.dwg aus dem Ordner C:\Users\Public\AutoSTAGE\24 Traversen als Vorlage für Ihren eigenen 2D Block.
Sie können einen beliebigen Namen für den 2D Block wählen, dieser muss aber immer mit AuSt24User_ beginnen!!
Nur wenn der Name des 2D Blocks mit AuSt24User_ beginnt, kann diese vom Traversen Design Center geladen werden.
Der Basispunkt des Symbols ist der Einfügepunkt und sollte bei der Koordinate 0,0,0 liegen (wie im Beispiel oben zu sehen).
Sie können den Basispunkt mit dem Befehl BASIS eingeben.
Speichern Sie die Datei im AutoCAD 2013 Format.
Alle Elemente des Blocks liegen auf verschiedenen Layer in der Zeichnung. Diese müssen folgende Eigenschaften besitzen:
|
Auf dem Layer XX_AUST24 liegen alle Zeichnungselemente mit der Farbeigenschaft VonBlock. Dadurch kann die Farbe des später eingefügten Symbols beliebig verändert werden.
|
Elemente auf Layer XX_AUST24_ATT

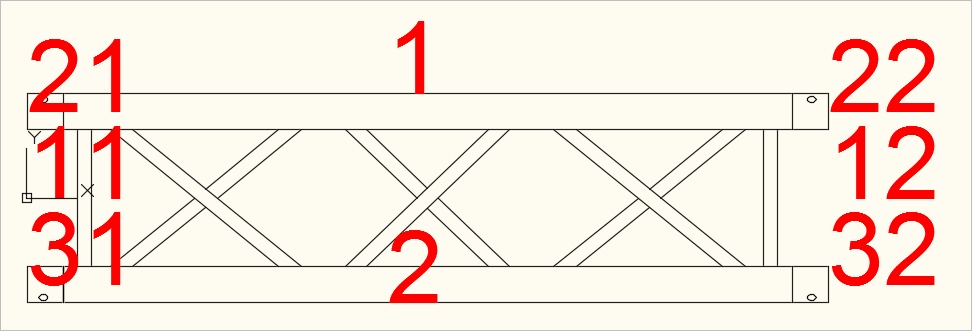

Auf dem Layer XX_AUST24_ATT befinden sich sog. Attribute, über die wichtige Positionen der Traverse angegeben werden.

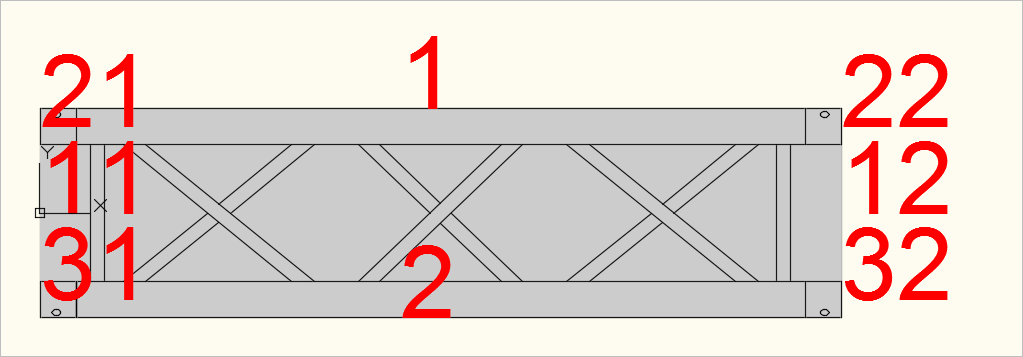

Diese Attribute müssen vorhanden sein: 1 = Position Oben Mitte 2 = Position Unten Mitte 11 = Symmetrieachse links 12 = Symmetrieachse rechts 21 = Mitte Gurt Oben links 22 = Mitte Gurt Oben rechts 31 = Mitte Gurt Unten links 32 = Mitte Gurt Unten rechts
Umrisse der Traverse in dieser Abbildung nur angedeutet zur Erklärung. Diese liegen nicht auf dem Layer XX_AUST24_ATT. |
Elemente auf Layer XX_AUST24_WIPEOUT

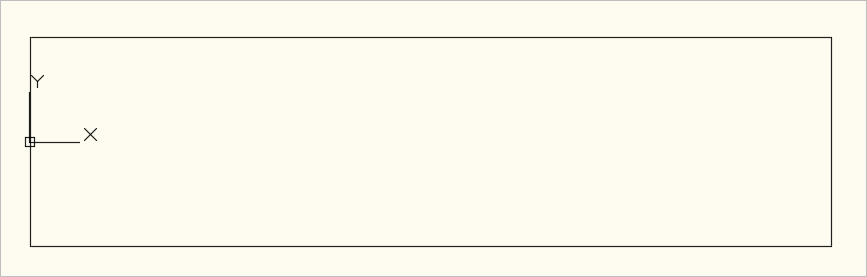

Auf dem Layer XX_AUST24_WIPEOUT befinden sich eine Abdeckfläche (Abdeckung, engl. Wipeout). Diese Abdeckfläche funktioniert wie ein Pixelbild und deckt darunterliegende Objekte ab.
Die Abdeckfläche muss in der Zeichenreihenfolge ganz unten angeordnet sein!
Die Abdeckfläche kann optional verwendet werden.
|
Elemente auf Layer XX_AUST24_SOLID

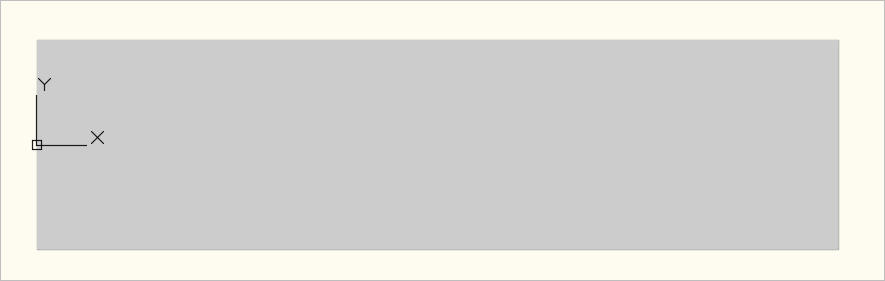

Auf dem Layer XX_AUST24_SOLID befinden sich eine vollflächige Schraffur (Solid), die das Symbol ausfüllt.
Erzeugen Sie die Schraffur anhand der Abdeckfläche. Die Schraffur muss in der Zeichenreihenfolge über der Abdeckfläche liegen. Die Schraffur muss als Farbeigenschaft VonLayer haben.
Die vollflächige Schraffur kann optional verwendet werden.
|
