Verwenden Sie den 3D Block AuSt34User_MeineTraverse_3D.dwg aus dem Ordner C:\Users\Public\AutoSTAGE\24 Traversen als Vorlage für Ihren eigenen 3D Block.
Sie können einen beliebigen Namen für den 3D Block wählen, dieser muss aber immer mit AuSt34User_ beginnen!!
Nur wenn der Name des 3D Blocks mit AuSt34User_ beginnt, kann diese vom Traversen Design Center geladen werden.

Der Basispunkt des Symbols ist der Einfügepunkt und sollte bei der Koordinate 0,0,0 liegen (wie im Beispiel oben zu sehen).
Der Basispunkt des 3D-Symbols muss mit dem Basispunkt des 2D-Symbols übereinstimmen.
Sie können den Basispunkt mit dem Befehl BASIS eingeben.
Speichern Sie die Datei im AutoCAD 2013 Format.
Alle Elemente des Blocks liegen auf verschiedenen Layer in der Zeichnung. Diese müssen folgende Eigenschaften besitzen:
|
Auf dem Layer XX_AUST24 liegen alle Zeichnungselemente mit der Farbeigenschaft VonBlock. Dadurch kann die Farbe des später eingefügten Symbols beliebig verändert werden.
|
Elemente auf Layer XX_AUST24_ATT
Auf dem Layer XX_AUST24_ATT befinden sich sog. Attribute, über die wichtige Positionen der Traverse angegeben werden.

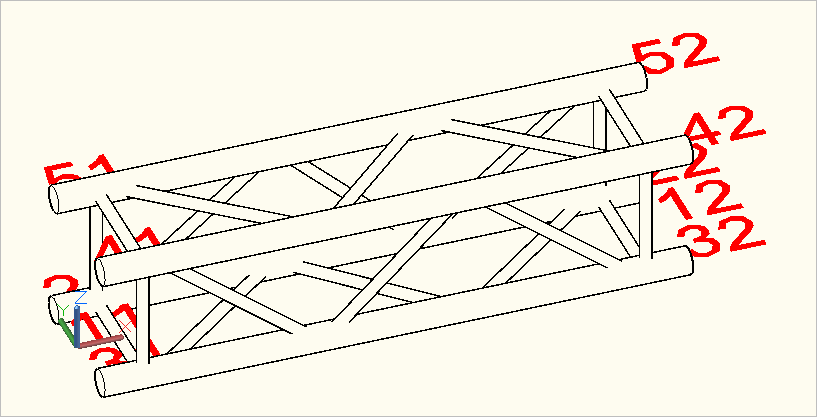

Diese Attribute müssen vorhanden sein: 11 = Symmetrieachse Unten links Mitte 12 = Symmetrieachse Unten rechts Mitte 21 = Mitte Gurt Unten links oberhalb Symmetrieachse 22 = Mitte Gurt Unten rechts oberhalb Symmetrieachse 31 = Mitte Gurt Unten links unterhalb Symmetrieachse 32 = Mitte Gurt Unten rechts unterhalb Symmetrieachse 41 = Mitte Gurt Oben links unterhalb Symmetrieachse 42 = Mitte Gurt Oben rechts unterhalb Symmetrieachse 51 = Mitte Gurt Oben links oberhalb Symmetrieachse 52 = Mitte Gurt Oben rechts oberhalb Symmetrieachse

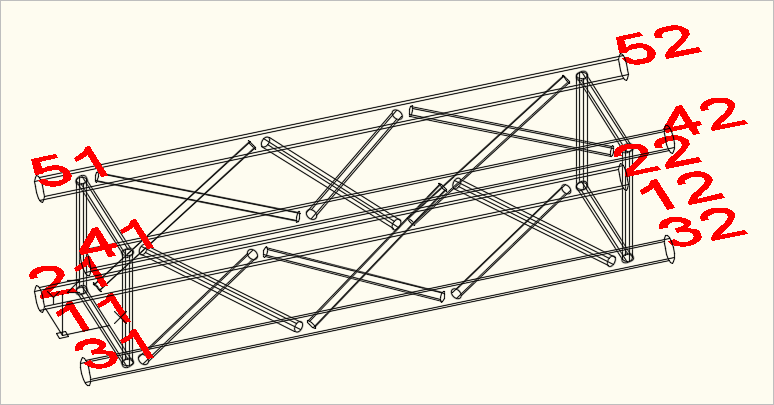

Umrisse der Traverse in dieser Abbildung nur angedeutet zur Erklärung. Diese liegen nicht auf dem Layer XX_AUST24_ATT. |
