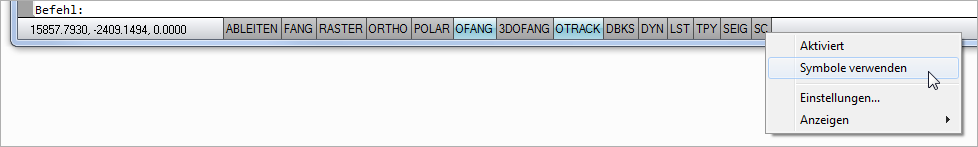

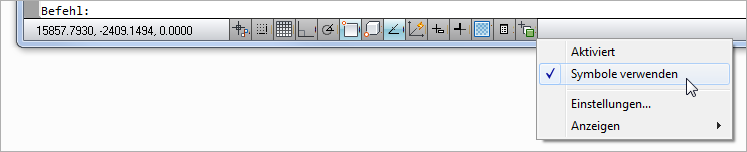

Neben der Koordinatenanzeige befinden sich im unteren Bereich die Schaltflächen der Entwurfseinstellungen. Diese können als Symbol oder als Text dargestellt werden. Wir empfehlen Ihnen, die Schaltflächen der Entwurfseinstellungen als Text darzustellen. Aus Erfahrung erleichtert die Textdarstellung das Erkennen der Schaltflächen bei der Arbeit. Durch das Klicken mit der rechten Maustaste auf eine Schaltfläche der Entwurfseinstellungen kann auf die Eigenschaften und verschiedene Optionen der entsprechenden Entwurfseinstellung zugegriffen werden.
ABLEITEN
Es können geometrische Abhängigkeiten (sog. Constraints) zwischen Zeichnungsobjekten festgelegt werden. Durch die Einstellung ABLEITEN werden die Abhängigkeiten angewendet.
>>Wir empfehlen, diese Funktion ausgeschaltet zu lassen<<
Diese Schaltfläche aktiviert das unsichtbare Raster, auf den der Zeichencursor einrastet. Es können mit dem Zeichencursor dann nur noch Positionen innerhalb des Rasters angefahren werden.
Shortcut: F9
>>Wir empfehlen, diese Funktion ausgeschaltet zu lassen<<
Zur Unterstützung des FANG-Modus wird ein sichtbares Raster angezeigt, dessen Abstände meist auf die gleichen Werte wie beim FANG-Modus eingestellt werden. Die Rasterabstände können aber auch kleiner oder größer als das Fangraster sein.
Shortcut: F7
Der ORTHO-Modus bewirkt eine ausschließliche Bewegung des Fadenkreuzes in waagerechten und senkrechten (orthogonalen) Richtungen. Diese Funktion ist nützlich für orthogonales Verschieben oder zum Zeichnen von Linien, die exakt waagerecht oder senkrecht verlaufen sollen.
Shortcut: F8
Der POLAR-Modus bietet im Zugmodus ausgehend vom letzten Punkt eine Fangspur, die abhängig von einem eingestellten Winkel angezeigt wird.
Shortcut: F10
Der OFANG Objektfang ist eines der wichtigste Hilfsmittel beim Zeichnen. Mit dem OFANG werden charakteristische Punkte an Objekten exakt identifiziert.
Shortcut: F3
>>Wir empfehlen, diese Funktion ausgeschaltet zu lassen<<
Der 3DOFANG Objektfang stellt den Objektfang für 3D Objekte zur Verfügung.
Shortcut: F4
Mit dem OTRACK-Modus, oder auch Objektfangspur genannt, wird eine Fangspur ausgehend von einem Fangpunkt erzeugt.
Shortcut: F11
DBKS
>>Wir empfehlen, diese Funktion ausgeschaltet zu lassen.<<
Aktiviert das dynamische BKS, bei dem die XY-Ebene des BKS automatisch an einer Ebene auf einem Volumenmodell ausgerichtet wird. Das dynamische BKS ist nur verfügbar, wenn ein Befehl aktiv ist.
Shortcut: F6
>>Wir empfehlen, diese Funktion ausgeschaltet zu lassen<<
Diese Schaltfläche aktiviert die dynamische Eingabe. Beim Zeichnen werden am Cursor QuickInfos zu Maßen und Winkeln eingeblendet und laufend aktualisiert.
Shortcut: F12
>>Wir empfehlen, diese Funktion ausgeschaltet zu lassen<<
Mit dieser Schaltfläche wird die Anzeige der Linienstärke ein- bzw. ausgeschaltet.
TPY
>>Wir empfehlen, diese Funktion ausgeschaltet zu lassen<<
Steuert, ob die Hintergrundpixel in einem Bild transparent oder deckend sind.
>>Wir empfehlen, diese Funktion ausgeschaltet zu lassen<<
Aktiviert die Palette der Schnelleigenschaften. Nach Selektion von Objekten wird eine Zusammenfassung der Eigenschaften der ausgewählten Objekte als Palette in der Zeichnung angezeigt. Das Schnelleigenschaftenfenster kann nach eigenen Wünschen angepasst werden.
SC
>>Wir empfehlen, diese Funktion ausgeschaltet zu lassen<<
Aktiviert die wechselnde Auswahl, die eine Auswahl von Objekten ermöglich, die sich überlappen oder genau übereinander liegen.
