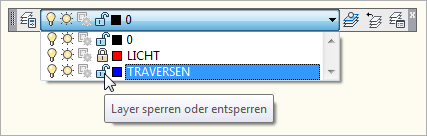

Über das Symbol des Vorhängeschloss können Layer gesperrt oder entsperrt werden.

Der Layer ist gesperrt, wenn das Schloss geschlossen ist.

Der Layer ist entsperrt, wenn das Schloss offen ist.

Wenn ein Layer gesperrt ist, können Objekte auf dem Layer nicht mehr bearbeitet werden. Diese sind damit vor (auch unachtsamen) Veränderungen geschützt. Es können neue Objekte auch einen gesperrten Layer angelegt werden, wenn dieser der aktuelle Layer ist.

Sperren Sie einen Layer, wenn alle Arbeiten auf dem Layer beendet sind. Damit schützen Sie Ihre Arbeit vor unbeabsichtigten Änderungen.

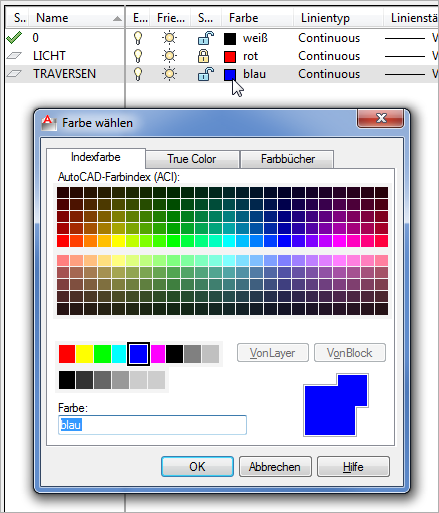

Jeden Layer kann in den Layer-Eigenschaftenmanager eine Farbe zugeordnet werden.

Die Farbe eines Objektes in der Zeichnung kann individuell über die Objekteigenschaften eingestellt werden. Die Farbe des Objektes kann aber auch über den Layer kommen, auf dem das Objekt liegt. Dafür muss die Farbe des Objektes auf VonLayer gestellt werden. Die Farbe des Objektes kommt nun über die Farbe des Layers und ändert sich immer dann, wenn die Farbe des Layers verändert wird.

Jeden Layer kann in den Layer-Eigenschaftenmanager ein Linientyp zugeordnet werden.

Der Linientyp eines Objektes in der Zeichnung kann individuell über die Objekteigenschaften eingestellt werden. Der Linientyp des Objektes kann aber auch über den Layer kommen, auf dem das Objekt liegt. Dafür muss der Linientyp des Objektes auf VonLayer gestellt werden. Der Linientyp des Objektes kommt nun über den Linientyp des Layers und ändert sich immer dann, wenn der Linientyp des Layers verändert wird.

Jeden Layer kann in den Layer-Eigenschaftenmanager eine Linienstärke zugeordnet werden.

Die Linienstärke eines Objektes in der Zeichnung kann individuell über die Objekteigenschaften eingestellt werden. Die Linienstärke des Objektes kann aber auch über den Layer kommen, auf dem das Objekt liegt. Dafür muss die Linienstärke des Objektes auf VonLayer gestellt werden. Die Linienstärke des Objektes kommt nun über die Linienstärke des Layers und ändert sich immer dann, wenn die Linienstärke des Layers verändert wird.

Jeden Layer kann zugeordnet werden, ob dieser druckbar oder nicht druckbar ist.

Der Layer ist druckbar, wenn der Drucker angezeigt wird.

Der Layer ist nicht druckbar, wenn der Drucker durchgestrichen ist. Alle Objekte dieses Layers werden nicht gedruckt!

Objekte auf einem nicht druckbaren Layer werden weiterhin im Modellbereich oder in den Papierbereichen (Layouts) angezeigt!
