Interne Blöcke sind Blockdefinitionen, die in der Zeichnung gespeichert sind. Außerhalb der Zeichnung kann nicht auf die Blockdefinition zugegriffen werden.

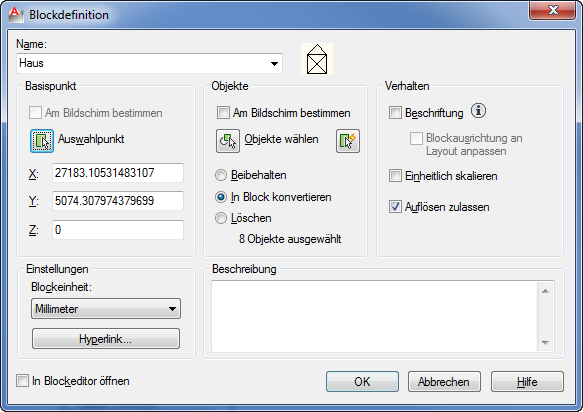

Interne Blöcke werden über Zeichnen->Block->Erstellen aus dem Menü, über das Icon aus dem Zeichnen-Werkzeugkasten oder über den Befehl BLOCK erstellt. Nach Aufrufen des Befehls öffnet sich das Fenster Blockdefinition.

Bei Name muss ein eindeutiger Name angegeben werden. Mehrere Blockdefinitionen mit dem gleichen Namen sind nicht zulässig.

Unter Basispunkt kann der Basispunkt des Blocks bestimmt werden.

Wenn noch keine Objekte in der Zeichnung vor dem Starten des Befehls ausgewählt wurden, dann müssen diese unter Objekte ausgewählt werden.

Durch OK werden die ausgewählten Objekte zu einer Blockdefinition umgewandelt und eine Blockreferenz an Stelle der ausgewählten Objekte erstellt. Der Einfügepunkt für die Blockreferenz ist der Basispunkt.

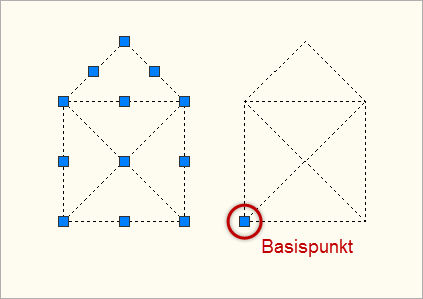

links: einzelne Objekte / rechts: eine Blockreferenz

Externe Blöcke können einfach durch Erstellen und Speichern einer Zeichnung erzeugt werden. Diese Zeichnung kann dann als Block in eine andere Zeichnung eingefügt werden.

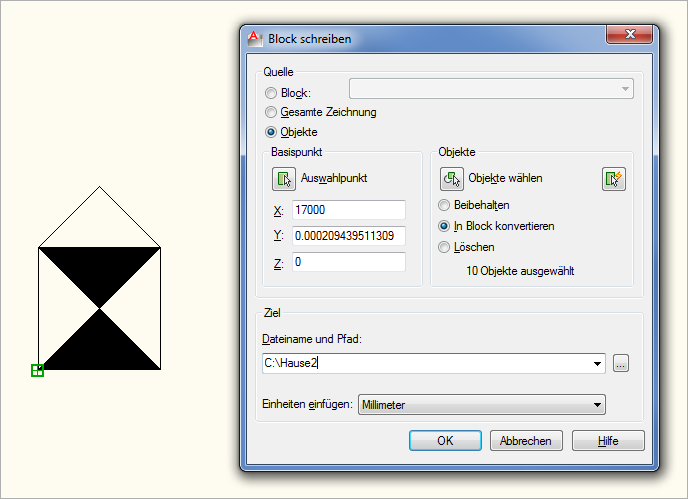

Alternativ kann auch aus einer bestehenden Zeichnung mit dem Befehl WBLOCK ein externer Block erstellt werden. Dabei werden Objekte in der Zeichnung ausgewählt, die anschließend als DWG-Datei auf die Festplatte geschrieben werden. Dieser Befehl kann zum Beispiel dann verwendet werden, wenn nur Teile einer Zeichnung als externer Block gespeichert werden soll.

Bei Quelle wird der Ausgangspunkt für den externen Block festgelegt.

Unter Basispunkt kann der Basispunkt des Blocks bestimmt werden.

Wenn noch keine Objekte in der Zeichnung vor dem Starten des Befehls ausgewählt wurden, dann müssen diese unter Objekte ausgewählt werden.

Bei Ziel wird eine Dateipfad und der Dateiname eingegeben. Wenn der Dateiname bereits existiert, wird dieser überschrieben!

Durch OK werden die ausgewählten Objekte als separate Zeichnung in dem angegebenen Pfad gespeichert.
