Der Bemaßungsstil legt die Eigenschaften einer Bemaßung fest. Der Bemaßungsstil orientiert sich dabei an den Grundregeln zur Bemaßung. Für eine Bemaßung gelten die gleichen Eigenschaftsregeln wie bei den anderen Eigenschaften (siehe Arbeiten mit Objekteigenschaften).
Der Bemaßungsstil einer Bemaßung kann über den Stil- oder Bemaßung-Werkzeugkasten angezeigt und bearbeitet werden (siehe Auswahl und Anzeige der AutoCAD-Werkzeugkästen).
Der Bemaßungsstil muss an den verwendeten Maßstab angepasst werden!
Als Grundlage für die Anpassung für das metrische Einheitensystem sollte der Bemaßungsstil ISO-25 verwendet werden.
Über das Bemaßungsstil-Icon

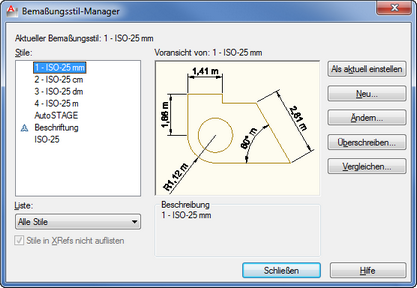

, mit dem Befehl BEMSTIL oder aus dem Menü unter Format->Bemaßungsstil... wird der Bemaßungsstil-Manager geöffnet.
Im Bemaßungsstil-Manager werden alle verfügbaren Bemaßungsstile angezeigt.
Über Ändern... wird der ausgewählte Bemaßungsstile bearbeitet.
Als Grundlage für die Anpassung eines Bemaßungsstils für das metrische Einheitensystem sollte der Bemaßungsstil ISO-25 verwendet werden.
Damit ein Bemaßungsstil sowohl im Millimeter, Zentimeter, Dezimeter oder Meterbereich (siehe Zeichnungseinheiten + Maßstab) funktioniert, müssen nur 4 Werte angepasst werden.
Grundsätzlich sollten so wenig Änderungen wie möglich durchgeführt werden, da sich viele Einstellungen gegenseitig bedingen.
Über Ändern... wird ein ausgewählter Bemaßungsstil im Bemaßungsstil-Manager bearbeitet.
|
Bemaßungsstil - Linien anpassen

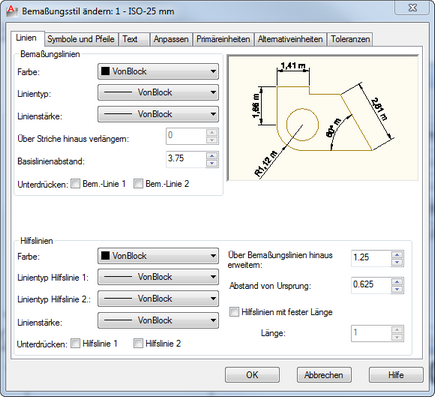

Im Linien-Tab sollten keine Änderungen vorgenommen werden.
|
Bemaßungsstil - Symbole und Pfeile anpassen

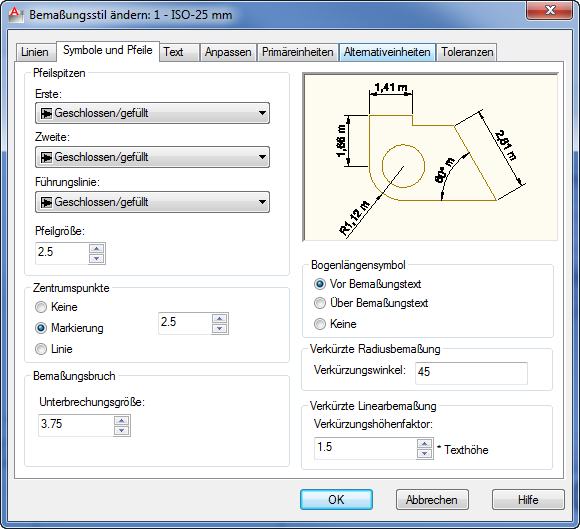

Im Symbole und Pfeile-Tab sollten keine Änderungen vorgenommen werden.
|

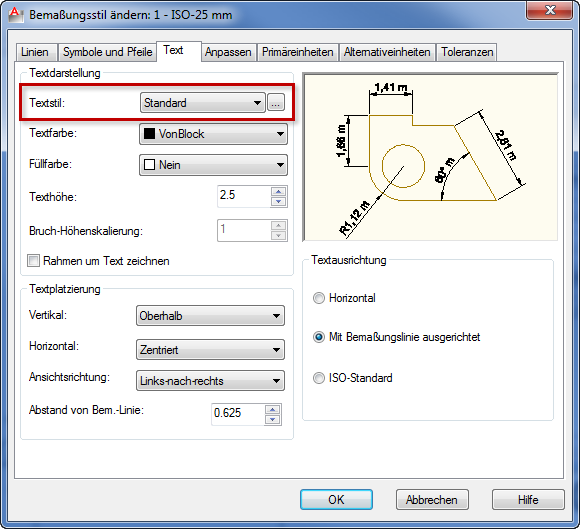

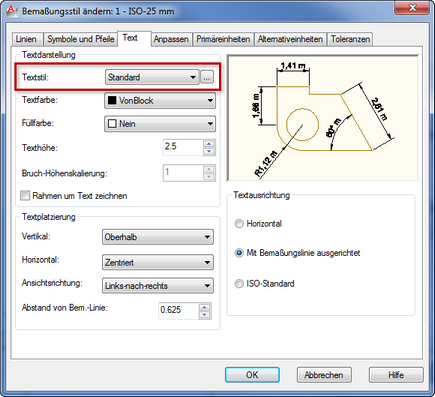

Im Text-Tab muss darauf geachtet werden, dass ein Textstil verwendet wird, der als Höhe den Wert 0.0000 eingetragen hat (siehe Textstil)
Die Höhe des Textstils muss 0.0000 betragen, damit der Bemaßungsstil die Höhe des Bemaßungstexts skalieren kann.
Andernfalls kommt die Höhe der Bemaßung über den Textstil, wodurch der Bemaßungstext nicht richtig skaliert wird.
|

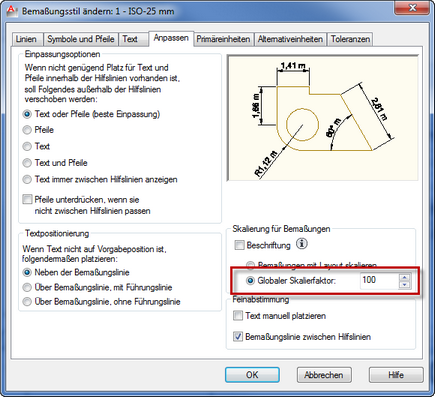

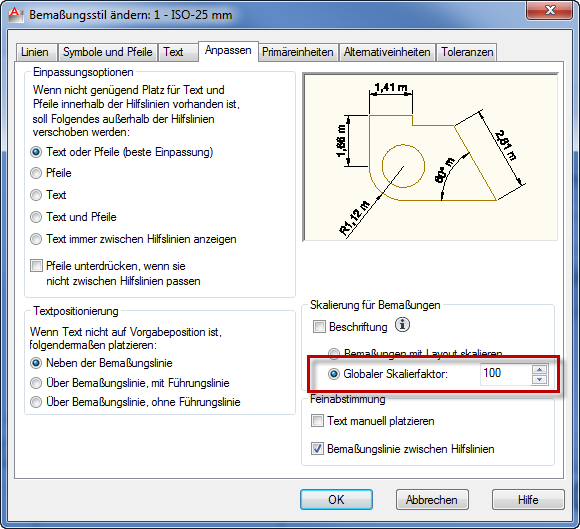

Der globale Skalierfaktor skaliert die Eigenschaften der Bemaßung (z.B. die Höhe der Maßtexte oder Maßpfeile). Über den globalen Skalierfaktor wird der Bemaßungsstil an den verwendeten Maßstab der Zeichnung angepasst (siehe Zeichnungseinheiten + Maßstab).
Folgende Skalierfaktoren sorgen für eine optimale Größe von Bemaßungen im Modellbereich wie auch in den Layouts.
|
Bemaßungsstil - Primäreinheiten

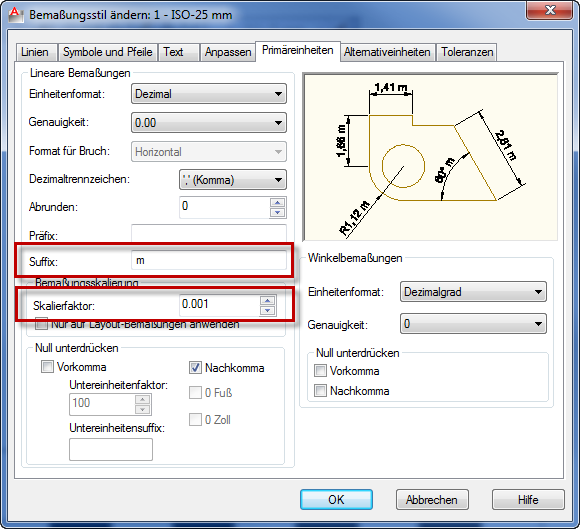

Die Primäreinheiten bestimmen, mit welchem Einheitenzusatz das Längenmaß der Bemaßung angegeben wird.
In der Regel wird die Einheit Meter (m) als Maßeinheit verwendet.
Je nach verwendeten Maßstab muss das Längenmaß mit einem Skalierfaktor multipliziert werden.
Tabelle mit Einheitenzusatz m
Tabelle mit Einheitenzusatz dm
Tabelle mit Einheitenzusatz cm
Tabelle mit Einheitenzusatz mm
|
Bemaßungsstil - Alternativeinheiten + Toleranzen anpassen
In den Tabs Alternativeinheiten + Toleranzen sollten keine Änderungen vorgenommen werden.
|
