Bemaßungsstil verwenden

Die folgenden Beispiele für die Bemaßung in den verschiedenen metrischen Maßstäben (siehe Zeichnungseinheiten + Maßstab) verwenden die Bemaßungsstile aus folgender Vorlage:





Hier Klicken zum Herunterladen

Laden Sie hier eine Zeichnungs-Vorlage mit angepassten Bemaßungsstilen herunter

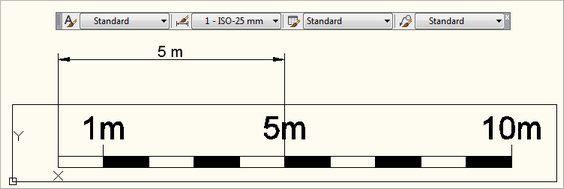

Bemaßung im MillimetermaßstabBemaßung im Millimetermaßstab

Bemaßungsstil:

1 - ISO-25 mm



ZE:

ABSTAND

Abstand = 5000.0000,  Winkel in XY-Ebene = 0,  Winkel von XY-Ebene = 0

Delta X = 5000.0000,  Delta Y = 0.0000,   Delta Z = 0.0000



Hier klicken zum Vergrößern und Verkleinern

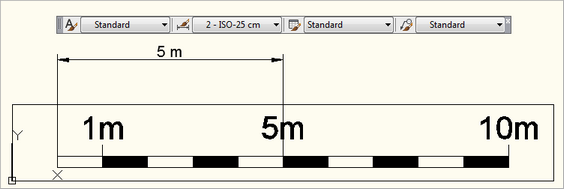

Bemaßung im ZentimetermaßstabBemaßung im Zentimetermaßstab

Bemaßungsstil:

2 - ISO-25 cm



ZE:

ABSTAND

Abstand = 500.0000,  Winkel in XY-Ebene = 0,  Winkel von XY-Ebene = 0

Delta X = 500.0000,  Delta Y = 0.0000,   Delta Z = 0.0000



Hier klicken zum Vergrößern und Verkleinern





Bemaßung im DezimetermaßstabBemaßung im Dezimetermaßstab

Bemaßungsstil:

3 - ISO-25 dm



ZE:

ABSTAND

Abstand = 50.0000,  Winkel in XY-Ebene = 0,  Winkel von XY-Ebene = 0

Delta X = 50.0000,  Delta Y = 0.0000,   Delta Z = 0.0000



Hier klicken zum Vergrößern und Verkleinern

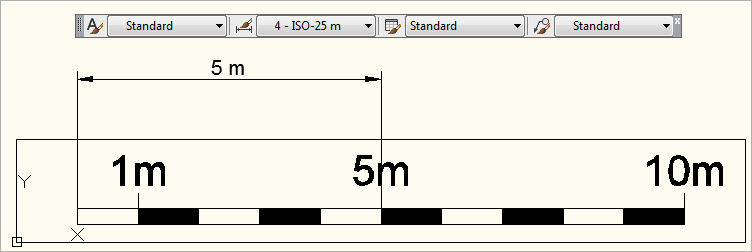

Bemaßung im MetermaßstabBemaßung im Metermaßstab

Bemaßungsstil:

4 - ISO-25 m



ZE:

ABSTAND

Abstand = 5.0000,  Winkel in XY-Ebene = 0,  Winkel von XY-Ebene = 0

Delta X = 5.0000,  Delta Y = 0.0000,   Delta Z = 0.0000



Hier klicken zum Vergrößern und Verkleinern
