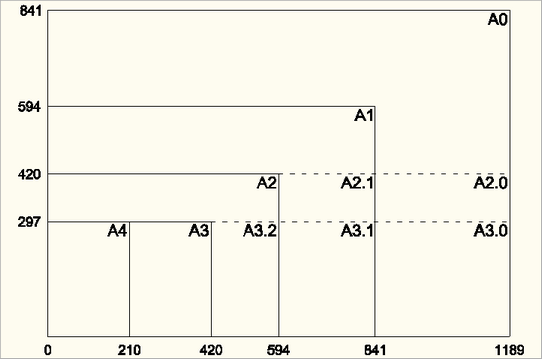

Die EN ISO 5457 definiert die Zeichenblattgrößen für technische Zeichnungen. Im europäischem Raum ist die Verwendung der Zeichnungsformate DIN A4 bis DIN A0 üblich. Die Blattformate ergeben sich jeweils durch Halbierung der nächstgrößeren Formats. Im amerikanischen und asiatischen Raum sind zumeist andere Papierformate im Einsatz.
Format |
Maße (mm) |
Anzahl der Zeichnungsfelder |
||
|---|---|---|---|---|
beschnitten (B) |
unbeschnitten (U) |
kurze Seite |
lange Seite |
|
A0 |
841 x 1189 |
880 x 1230 |
16 |
24 |
A1 |
594 x 841 |
625 x 880 |
12 |
16 |
A2 |
420 x 594 |
450 x 625 |
8 |
12 |
A2.0 |
420 x 1189 |
450 x 1230 |
8 |
24 |
A2.1 |
420 x 841 |
450 x 880 |
8 |
16 |
A3 |
297 x 420 |
330 x 450 |
6 |
8 |
A3.0 |
297 x 1189 |
330 x 1230 |
6 |
24 |
A3.1 |
297 x 841 |
330 x 880 |
6 |
16 |
A3.2 |
297 x 594 |
330 x 625 |
6 |
12 |
A4 |
210 x 297 |
240 x 330 |
4 |
6 |
A5 |
148 x 210 |
|
|
|
A6 |
105 x 148 |
|
|
|
A7 |
74 x 105 |
|
|
|
A8 |
52 x 74 |
|
|
|
A9 |
37 x 52 |
|
|
|
A10 |
26 x 37 |
|
|
|
