Das Falten von technischen Zeichnungen nach den in EN ISO 5457 festgelegten Formaten erfolgt nach in der DIN 824 definierten Mustern.
Grundsätzlich werden Pläne erst längs (lange Seite), dann quer (kurze Seite) gefaltet.
Meist werden Zeichnungen im Format A3 und größer auf das Format A4 gefaltet. Dabei wird unterschieden zwischen Faltungen zur Ablage in Heftern, wo ein Rand zur Lochung überstehen muss und der Faltung für eine Ablage ohne Heftung (Werkstattfaltung).

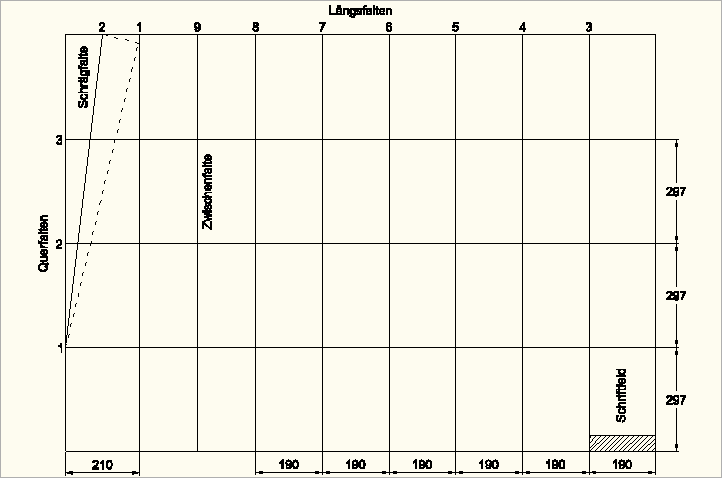

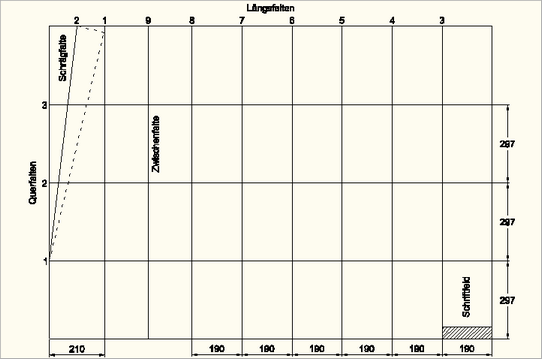

Format 2xA0 - Faltung mit gelochtem Rand für Ablage in Heftern
|

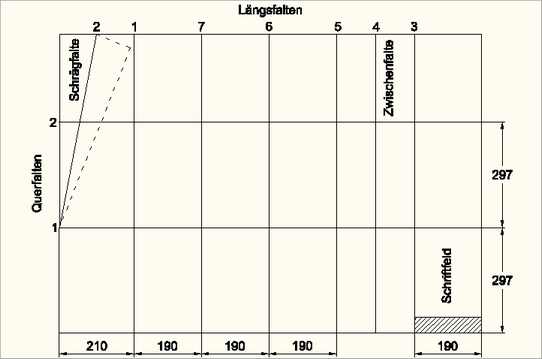

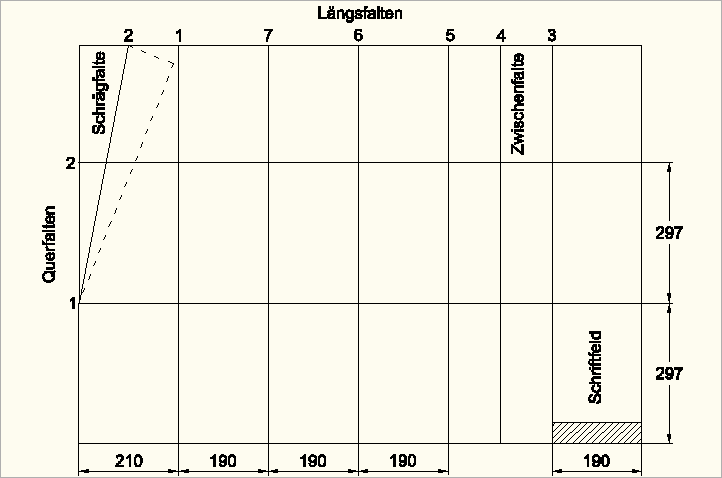

Format A0 - Faltung mit gelochtem Rand für Ablage in Heftern
|

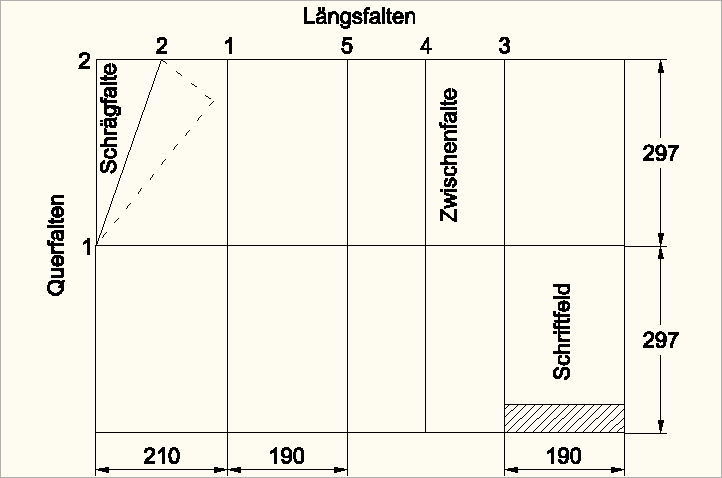

Format A1 - Faltung mit gelochtem Rand für Ablage in Heftern
|

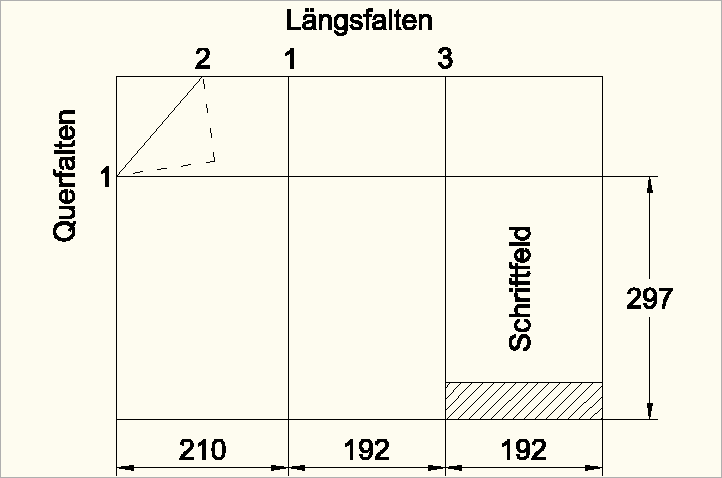

Format A2 - Faltung mit gelochtem Rand für Ablage in Heftern
|

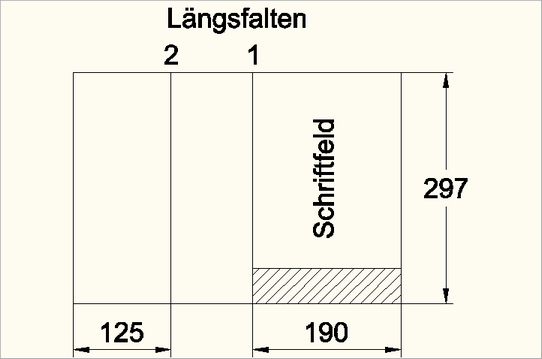

Format A3 - Faltung mit gelochtem Rand für Ablage in Heftern
|

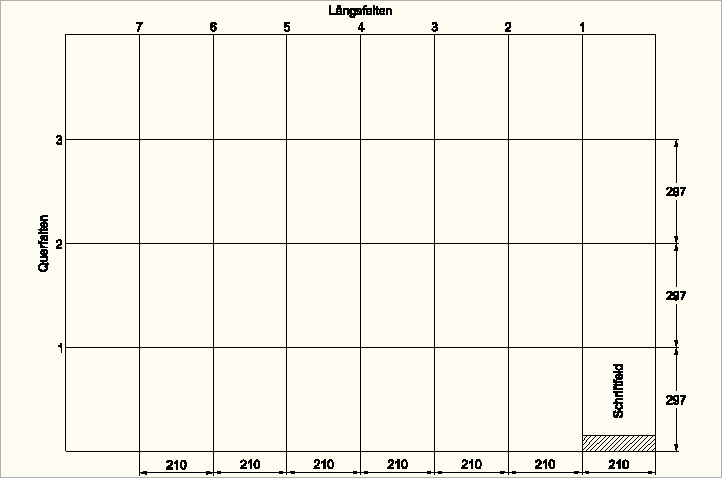

Format 2xA0 - Faltung ohne Heftung für Ablage in Fächern und Taschen
|

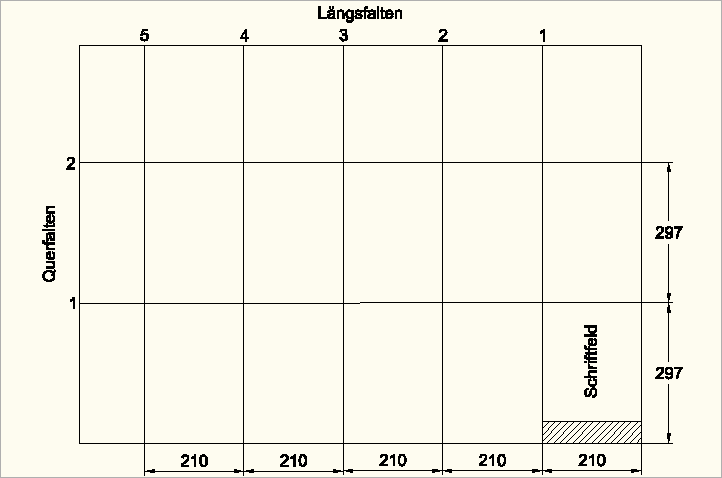

Format A0 - Faltung ohne Heftung für Ablage in Fächern und Taschen
|

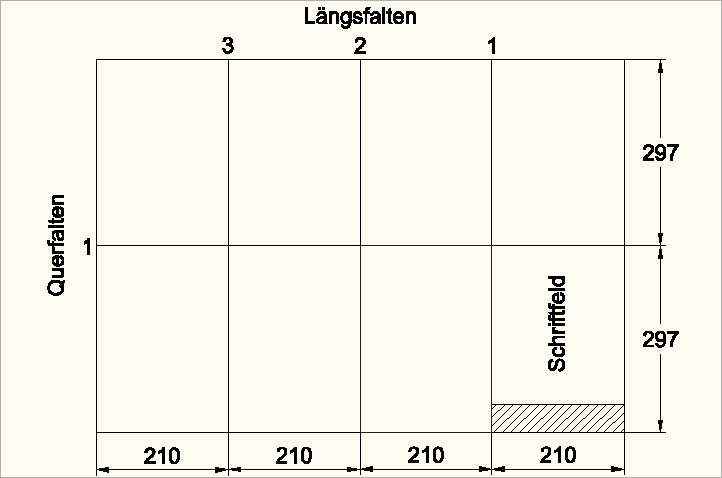

Format A1 - Faltung ohne Heftung für Ablage in Fächern und Taschen
|

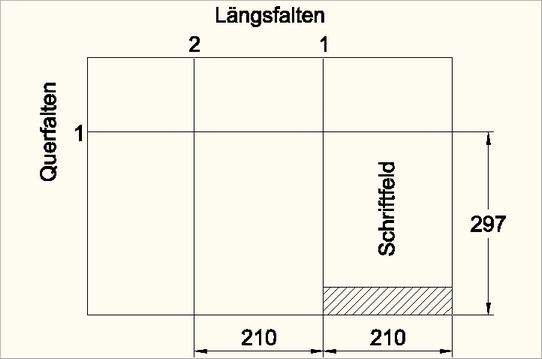

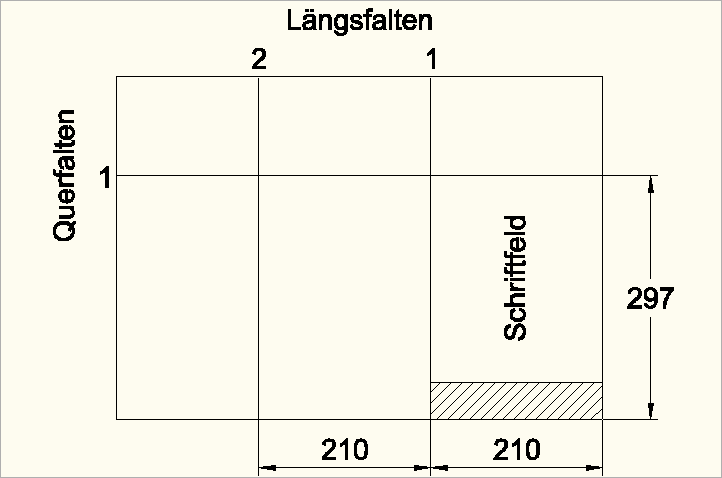

Format A2 - Faltung ohne Heftung für Ablage in Fächern und Taschen
|

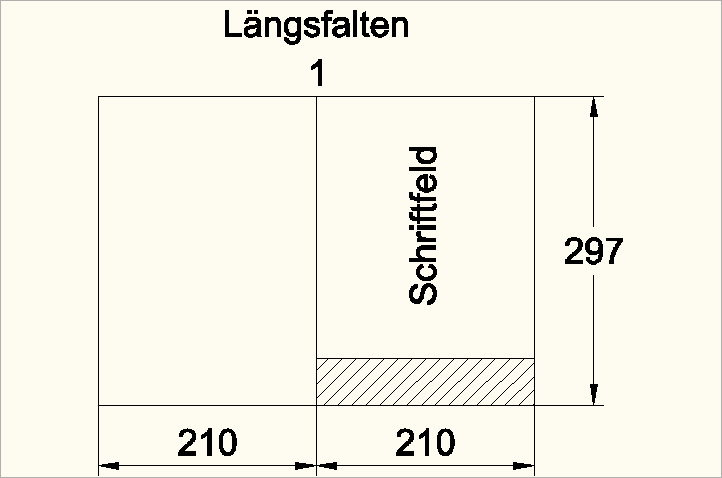

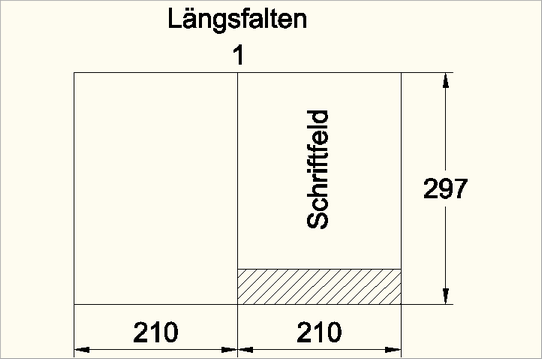

Format A3 - Faltung ohne Heftung für Ablage in Fächern und Taschen
|
