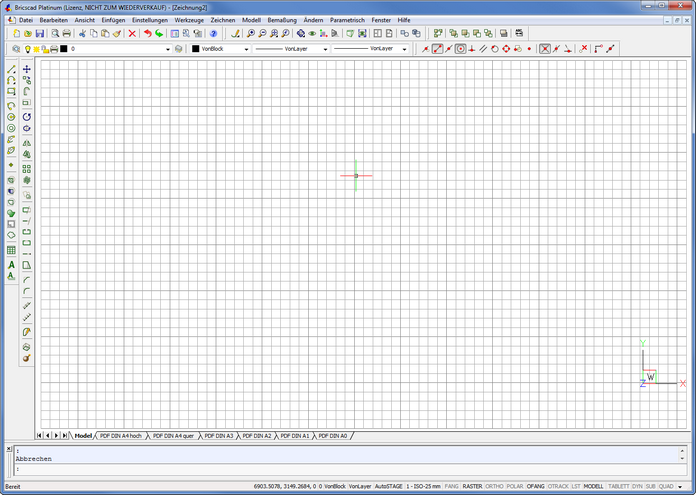

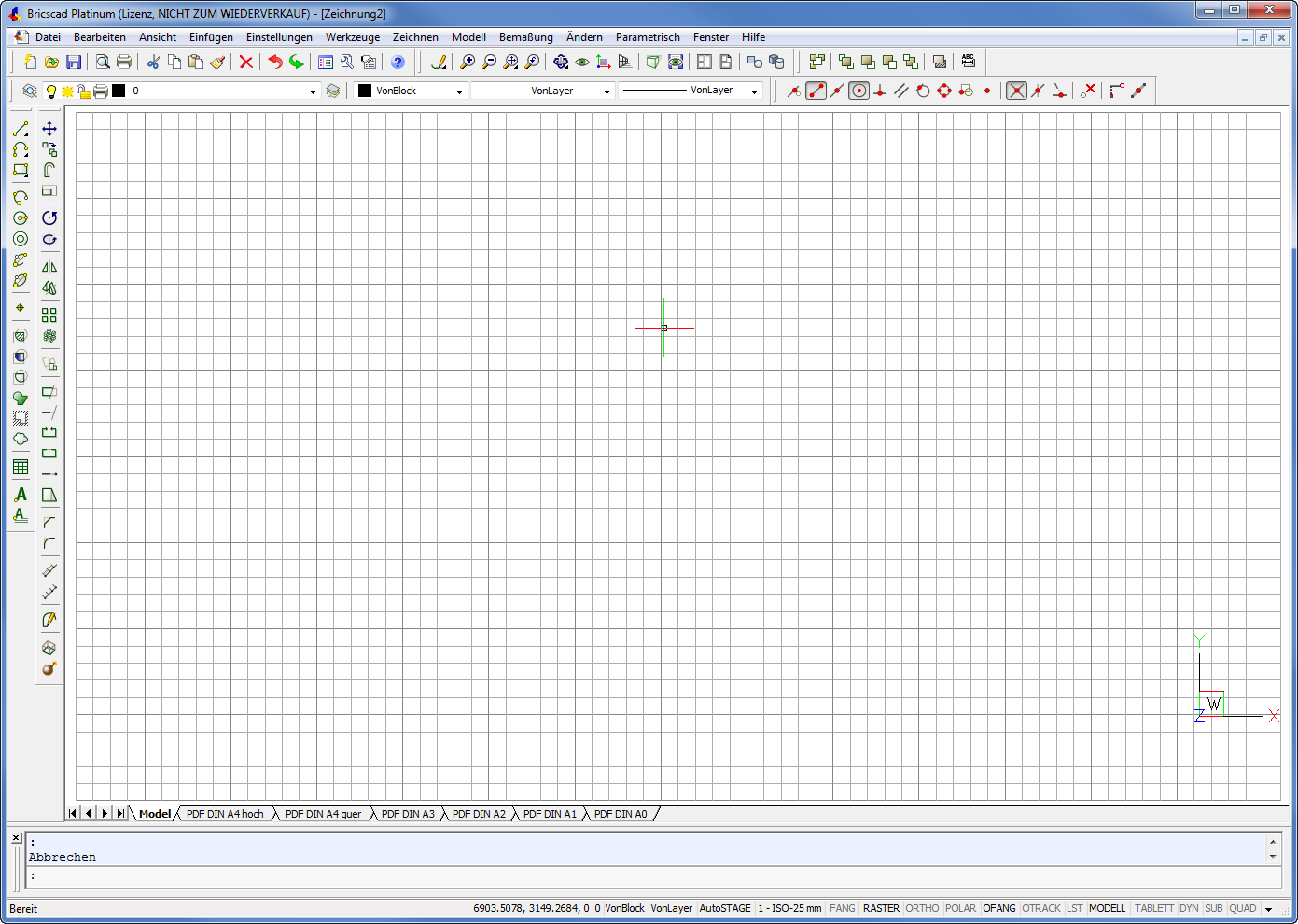

Zur Unterstützung des FANG-Modus wird ein sichtbares Raster angezeigt, dessen Abstände meist auf die gleichen Werte wie beim FANG-Modus eingestellt werden. Die Rasterabstände können aber auch kleiner oder größer als das im FANG-Modus eingestellte Fangraster sein. Das Raster dient nur zur Orientierung und wird nicht gedruckt.
Wenn trotz eingeschaltetem Raster kein Raster zu sehen ist, dann sind die Rasterabstände zu groß oder zu klein gewählt. Ändern Sie den Rasterabstand oder zoomen Sie rein oder raus, um das Raster sichtbar zu machen.
Die Sichtbarkeit des Rasters hat keinen Einfluss auf die Genauigkeit der Konstruktion. Verwenden Sie zusätzlich den FANG-Modus, um auf Rasterpunkte zu fangen.

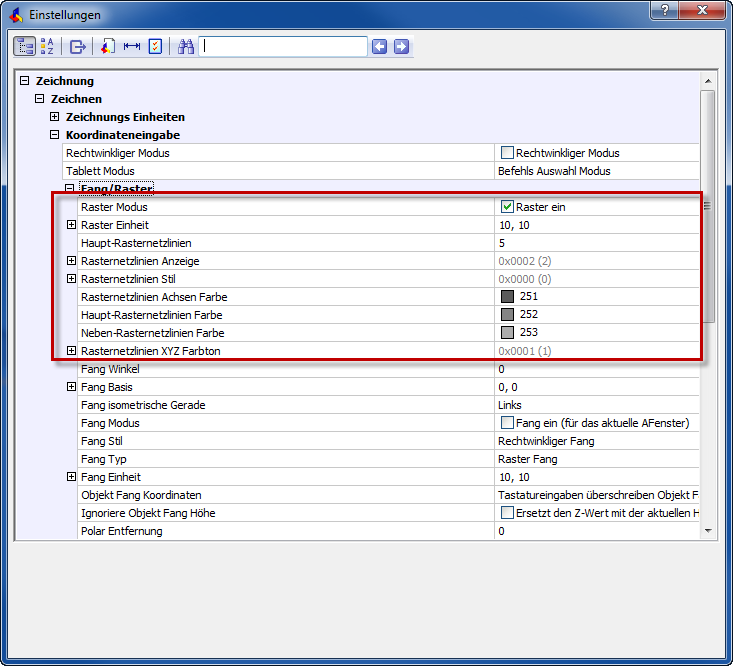

Durch Klicken mit der rechten Maustaste auf das RASTER-Schaltfeld wird das Kontextmenü aufgerufen, in dem die Einstellungen für den RASTER-Modus aufgerufen werden.
Der Rasterabstand gibt die Anzahl der Zeichnungseinheiten in X- und Y-Richtung an, die zwischen einzelnen Rasterlinien liegen. Wenn bei Rasterabstand der Wert 0 eingegeben wird, dann übernimmt das Raster automatisch die Abstände aus dem FANG-Modus.
Die Einstellungen für das Raster sind in den Systemvariablen GRIDMODE (Anzeige) und GRIDUNIT (Rasterabstände) gespeichert.
