Neben der Koordinatenanzeige befinden sich im unteren rechten Bereich die Schaltflächen der Entwurfseinstellungen. Durch das Klicken mit der rechten Maustaste auf eine Schaltfläche der Entwurfseinstellungen kann auf die Eigenschaften und verschiedene Optionen der entsprechenden Entwurfseinstellung zugegriffen werden.
>>Wir empfehlen, diese Funktion ausgeschaltet zu lassen<<
Diese Schaltfläche aktiviert das unsichtbare Raster, auf den der Zeichencursor einrastet. Es können mit dem Zeichencursor dann nur noch Positionen innerhalb des Rasters angefahren werden.
Shortcut: F9
>>Wir empfehlen, diese Funktion ausgeschaltet zu lassen<<
Zur Unterstützung des FANG-Modus wird ein sichtbares Raster angezeigt, dessen Abstände meist auf die gleichen Werte wie beim FANG-Modus eingestellt werden. Die Rasterabstände können aber auch kleiner oder größer als das Fangraster sein.
Shortcut: F7
Der ORTHO-Modus bewirkt eine ausschließliche Bewegung des Fadenkreuzes in waagerechten und senkrechten (orthogonalen) Richtungen. Diese Funktion ist nützlich für orthogonales Verschieben oder zum Zeichnen von Linien, die exakt waagerecht oder senkrecht verlaufen sollen.
Shortcut: F8
Der POLAR-Modus bietet im Zugmodus ausgehend vom letzten Punkt eine Fangspur, die abhängig von einem eingestellten Winkel angezeigt wird.
Shortcut: F10
Der OFANG Objektfang ist eines der wichtigste Hilfsmittel beim Zeichnen. Mit dem OFANG werden charakteristische Punkte an Objekten exakt identifiziert.
Shortcut: F3
Mit dem OTRACK-Modus, oder auch Objektfangspur genannt, wird eine Fangspur ausgehend von einem Fangpunkt erzeugt.
Shortcut: F11
>>Wir empfehlen, diese Funktion ausgeschaltet zu lassen<<
Mit dieser Schaltfläche wird die Anzeige der Linienstärke ein- bzw. ausgeschaltet.
MODEL
Diese Schaltfläche wechselt vom Modellbereich auf den zuletzt aktiven Layout. Wenn bereits ein Layout angezeigt wird, dann wird der Modellbereich im zuletzt erzeugten Ansichtsfenster aktiviert.
>>Wir empfehlen, diese Funktion ausgeschaltet zu lassen<<
Diese Schaltfläche aktiviert die dynamische Eingabe. Beim Zeichnen werden am Cursor QuickInfos zu Maßen und Winkeln eingeblendet und laufend aktualisiert.
Shortcut: F12
SUB
>>Wir empfehlen, diese Funktion ausgeschaltet zu lassen<<
Schaltet die Unterobjekt-Auswahl ein oder aus.
QUAD
>>Wir empfehlen, diese Funktion ausgeschaltet zu lassen<<
Schaltet den Quad ein und aus. Der Quad ist eine Zeichen- und Auswahlhilfe im 3D-Bereich.
Anpassen der Entwurfseinstellungen

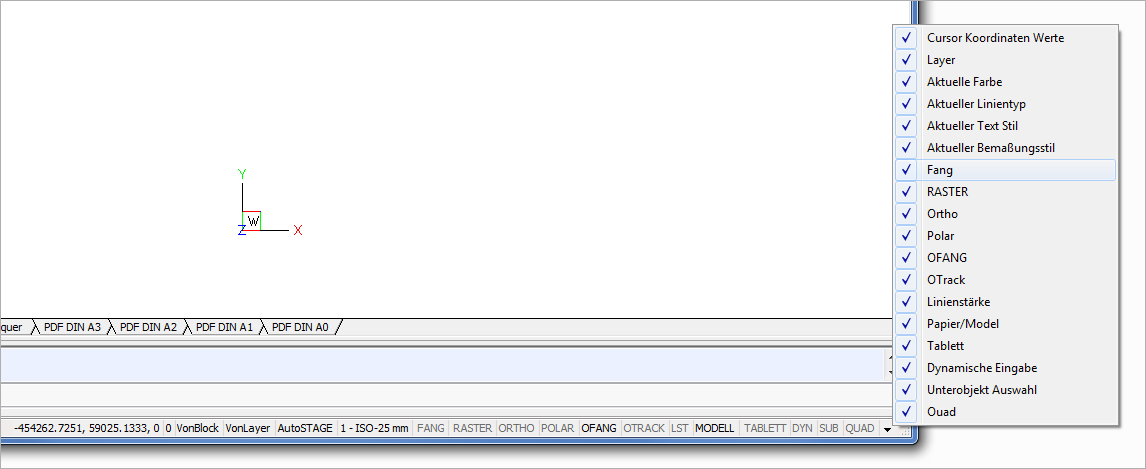

Über das kleine schwarze Dreieck, welches am Ende der Entwurfseinstellungen angezeigt wird, kann bestimmt werden, welche Entwurfseinstellungen im Fenster angezeigt werden sollen.
|
