Im Bricscad wird mit dem kartesischen Koordinatensystem gearbeitet, d. h. die X- und die Y-Achse bilden einen rechten Winkel zueinander. Der Schnittpunkt der beiden Achsen ist der Nullpunkt des Koordinatensystems. Die Z-Achse für den dreidimensionalen Raum liegt am Nullpunkt und zeigt nach "vorne" in den Raum. Bei reinen 2D-Zeichnungen kann die Z-Achse ignoriert werden.

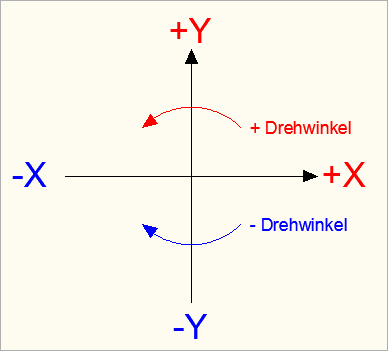

Die positiven Achsenrichtungen verlaufen nach rechts (X-Achse) und oben (Y-Achse), die negativen Achsenrichtungen entsprechend umgekehrt.
Wie in der Geometrie üblich verläuft die positive Drehrichtung links herum entgegen des Uhrzeigersinn. Die X-Achse bildet die Standard-Bezugsachse und steht damit in positiver Richtung für den 0°-Winkel. Der Bezugswinkel, also die Ausrichtung des 0°-Winkels, kann mit der Systemvariable ANGBASE verändert werden. Die Drehrichtung (links oder rechts herum) kann mit der Systemvariablen ANGDIR verändert werden.
Bei der Arbeit Bricscad ist die Koordinateneingabe unumgänglich. Tatsächlich bedeutet das Zeichnen mit Bricscad, dass eine Zeichenaufgabe in Koordinaten übersetzt werden muss. Dieses kann per Maus durch Picken eines Punkts in der Zeichnung oder per Koordinateneingabe über die Tastatur erfolgen. Die Eingabe von Koordinaten per Maus ist jedoch in den meisten Fällen ungenau und für die zu erledigende Aufgabe unzureichend, deswegen ist in den meisten Fällen die Eingabe der Koordinaten per Tastatur vorzuziehen. Oft ist das Zeichnen mit Bricscad eine Mischform aus Punkteingabe per Maus und Koordinaten-, Winkel- oder Längeneingabe per Tastatur.
Punkteingabe über die Tastatur
Es sind sechs verschiedene Methoden für die Eingabe von 2D-Koordinaten möglich. Die Koordinaten-, Abstands- bzw. Winkelwerte werden als Zahl über die Tastatur eingegeben.
Achtung! Trennzeichen für Koordinaten ist immer das Komma!
@-Zeichen (Klammeraffe) wird mit ALT-Q geschrieben.
|
Die Position des Punktes wird vom Zeichnungsursprung gemessen (Punkt 0,0).
|

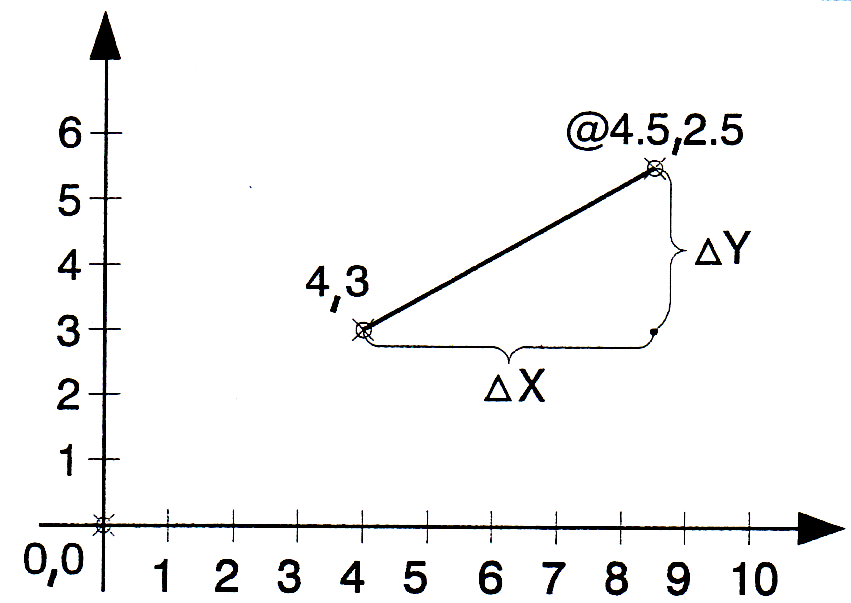

Die Position des Punktes wird vom letzten zuvor eingegebenen Punkt gemessen. Der letzte eingegebene Punkt ändert sich ständig und ist in der Systemvariable LASTPOINT gespeichert.
|

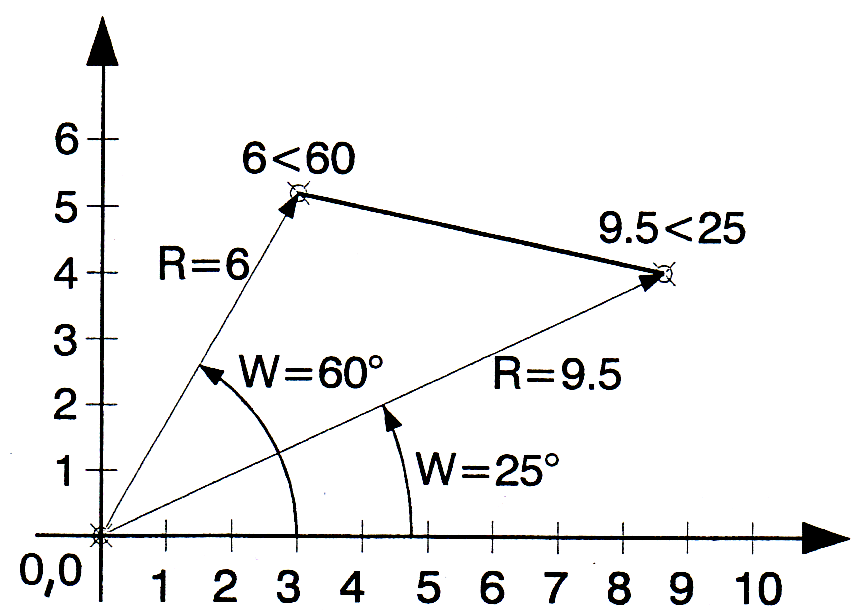

Absolute Polarkoordinaten werden relativ selten verwendet. Der Zeichnungsursprung wird als Bezugspunkt verwendet. Die erste Zahl gibt den Abstand vom Ursprung bzw. den Radius an und wird in der Regel positiv angegeben. Die zweite Zahl bestimmt die Richtung bzw. den Winkel. Die positive Winkelrichtung verläuft entgegen des Uhrzeigersinn, die X-Achse bildet die Bezugsachse mit dem 0°-Winkel. Das Trennzeichen zwischen Abstand und Winkel bildet die spitze Klammer <.
|

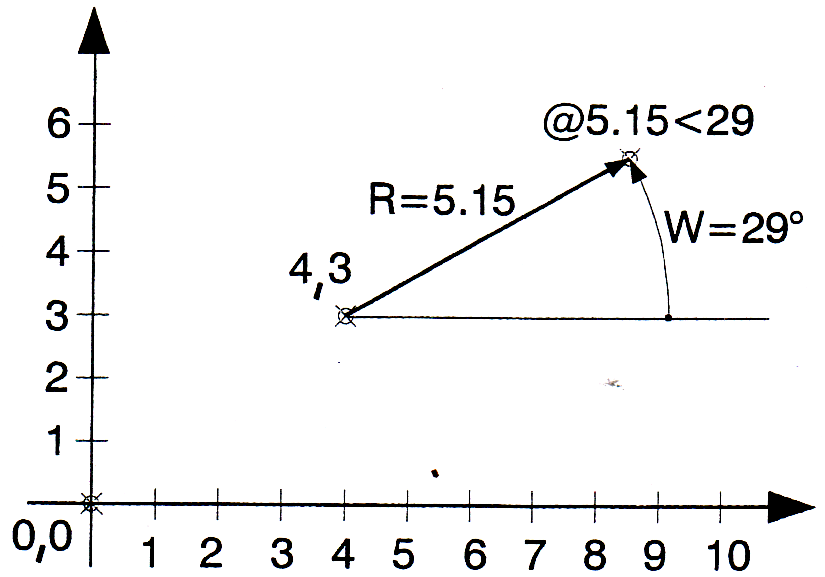

Der zuletzt eingegebene Punkt wird als Bezugspunkt verwendet. Die erste Zahl gibt den Abstand vom Bezugspunkt bzw. den Radius an und wird in der Regel positiv angegeben. Die zweite Zahl bestimmt die Richtung bzw. den Winkel. Die positive Winkelrichtung verläuft entgegen des Uhrzeigersinn, die X-Achse bildet die Bezugsachse mit dem 0°-Winkel. Das Trennzeichen zwischen Abstand und Winkel bildet die spitze Klammer <.
|
Die direkte Abstandseingabe funktioniert nur, wenn bereits ein Bezugspunkt ausgewählt wurde. Wird bei der Eingabeaufforderung für den nächsten Punkt nur eine Zahl eingegeben, dann wird diese als Abstand vom Bezugspunkt interpretiert.
Bei Eingabe von nur einer Zahl an der Eingabeaufforderung wird diese als Abstand interpretiert. Der Drehwinkel bzw. die Richtung des Punktes wird dabei mit der Maus in der Zeichnung übder den Zugmodus bestimmt.
|
Übung zur Eingabe von Koordinaten

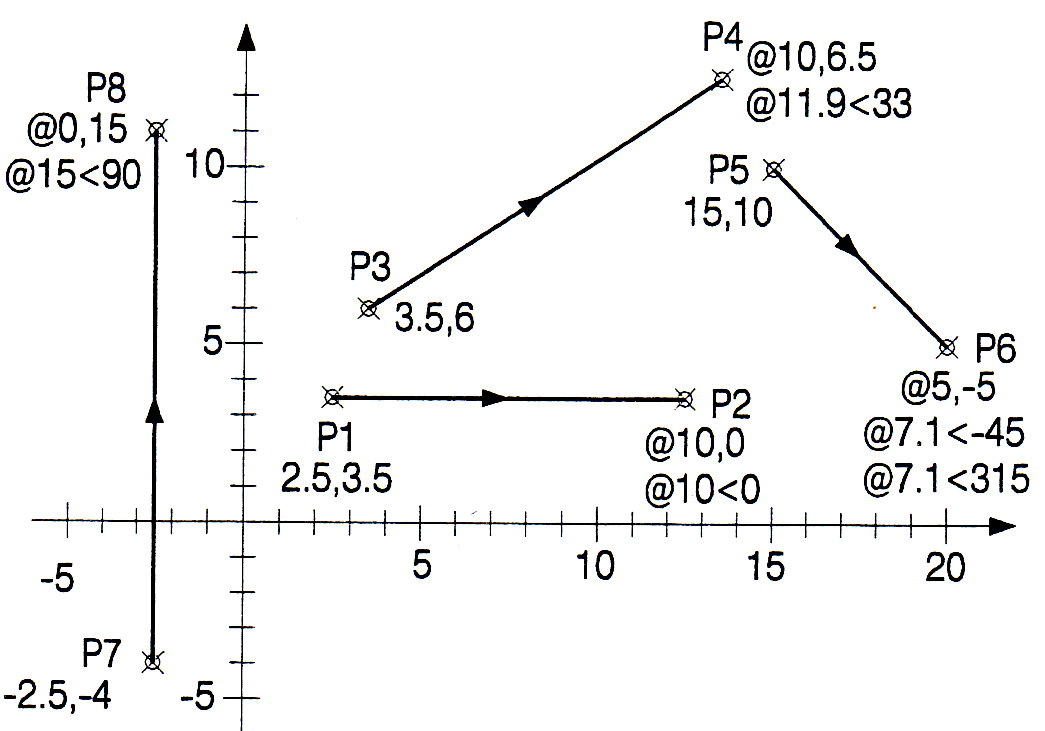

Zeichen Sie mit dem Befehl LINIE (L) in der Abbildung angezeigt Linien nach. Die Startpunkte P1, P3, P5, P7 sind Absolutkoordinaten. Die Endpunkte P2, P4, P6 und P8 sind Relativkoordinaten oder Polarkoordinaten. Mit dem Befehl LISTE können die Koordinaten der Linien kontrolliert werden.
|

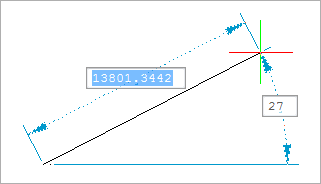

Die dynamische Eingabe zeigt beim Zeichnen und bei der Koordinateneingabe dynamisch Informationen in der Zeichnung an.
Bei der dynamischen Eingabe wird dauerhaft mit relativen Koordinaten gearbeitet, so dass bei aktiver dynamischer Eingabe das @-Zeichen bei der Koordinateneingabe nicht angegeben werden muss.
Über die TAB-Taste kann bei der dynamischen Eingabe zwischen Abstands- oder Winkeleingabe umgeschaltet werden.
Die dynamische Eingabe wird über die Entwurfseinstellungen sowie mit dem Tastaturshortcut F12 ein- und ausgeschaltet.
|
