Der Befehl ABSTAND zum Messen von Entfernungen zwischen zwei Punkten ist einer der wichtigsten Befehle im Bricscad.
Nur mit dem ABSTAND-Befehl kann der 1:1 Maßstab (siehe Zeichnungseinheiten + Maßstab) im Modellbereich ermittelt werden, wenn dieser dem Zeichner nicht bekannt ist.
Der ABSTAND-Befehl kann über den Shortcut AB in der Kommandozeile, über Werkzeuge->Abfrage->Abstand im Menü oder über den Abfrage-Werkzeugkasten mit
aufgerufen werden.
Nach dem Start des Befehls müssen zwei Punkte für die Abstandsmessung ausgewählt werden.
: abstand
Startpunkt für Abstand:
Endpunkt:
Entfernung = 1000.0000, Winkel in XY-Ebene = 0, Winkel von XY-Ebene = 0
Delta X = 1000.0000, Delta Y = 0.0000, Delta Z = 0.0000
In der Kommandozeile wird mit Abstand der kürzeste Weg zwischen den beiden Punkten zurück gegeben. Über Delta X, Delta Y und Delta Z werden die entsprechenden Abstände entlang der Achsen im Koordinatensystem angegeben.
Bestimmen des 1:1 Maßstab mit Abstand
Oft weiß ein Zeichner nicht, in welchem 1:1 Maßstab eine fremde, ihm unbekannte Zeichnung angelegt ist.
Zum Bearbeiten der Zeichnung ist es absolut notwenig, den 1:1 Maßstab zu kennen.
Der 1:1 Maßstab wird über den Befehl ABSTAND ermittelt.
Die Bestimmung des 1:1 Maßstabes kann nur gelingen, wenn ein Referenzmaß in der Zeichnung vorhanden ist!
Das Referenzmaß kann z.B. eine Bemaßung in der Zeichnung sein, es reicht aber auch schon alleine dass Wissen um die Länge einer bestimmten Linie oder eines bestimmten Abstands aus, z.b. die Länge der Bühnenvorderkante.
Ohne das Referenzmaß ist keine Bestimmung des 1:1 Maßstabs möglich!

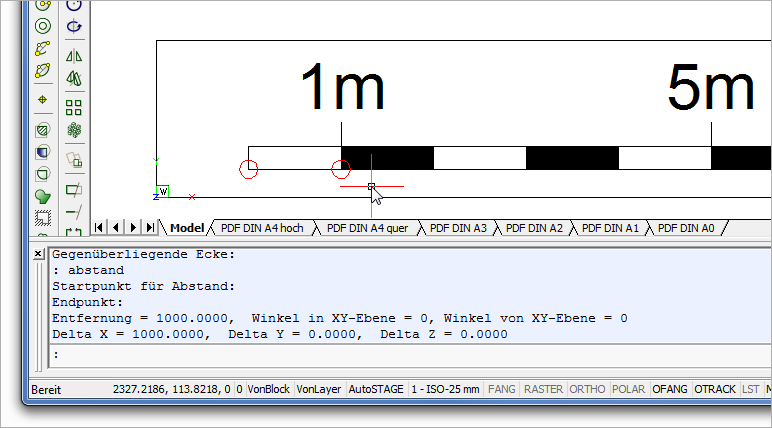

Beispiel: In der Abbildung ist ein grafischer Maßstab zu sehen. Zur Bestimmung des 1:1 Maßstabs wird die Strecke von 0m nach 1m gemessen. In der Kommandozeile wird angezeigt, dass der Abstand 1000.0000 Zeichnungseinheiten beträgt (Achtung! Nachkommastellen werden mit dem Punkt getrennt!). In diesem Moment wissen wir, dass die Zeichnung im Millimetermaßstab angelegt ist, da 1000 mm = 1 m sind, wie wir aus dem Referenzmaß ablesen können.
Bei einem Ergebniss von 100.0000 befinden wir uns im Zentimetermaßstab (100 cm = 1 m). Bei einem Ergebniss von 10.0000 befinden wir uns im Dezimetermaßstab (10 dm = 1 m). Bei einem Ergebniss von 1.0000 befinden wir uns im Metermaßstab (1 m = 1 m).
|
Abweichende Messung vom Referenzmaß
Wenn an einem Referenzmaß ein Wert gemessen wird, der nicht in das metrische Referenzsystem (mm = 1000, cm = 100, dm = 10, m =1) passt, dann ist die Zeichnung in einer falschen Skalierung angelegt. In diesem Fall muss die Zeichnung (bzw. alle Elemente der Zeichnung) mit dem SKALIEREN-Befehl um einen FAKTOR skaliert werden. Der Faktor wird ermittelt mit:
gemessener Abstand x FAKTOR = Referenzmaß
Beispiel: In der obigen Abbildung wurde anstatt ein Abstand von 1000.0000 ein Abstand von 23.6478 gemessen. Es soll im Millimetermaßstab gearbeitet werden. 23.6478 x FAKTOR = 1000 oder auch FAKTOR = 1000/23.6478 = 42.2872 Die Zeichnung muss um den Faktor 42.2873 skaliert werden, damit 1000 Zeichnungseinheiten das Referenzmaß 1m ergeben, da im Millimetermaßstab gearbeitet wird.
|
