Bricscad stellt verschiedene Befehle zur Verfügung, um Objekte in der Zeichnung zu ändern oder zu bearbeiten. Diese können aus der Menüzeile unter Ändern, aus dem Werkzeugkasten Ändern oder per Befehl in der Kommandozeile gestartet werden.
Nach dem Starten eines Ändern-Befehls werden in der Regel in der Kommandozeile weitere Parameter für den Befehl abgefragt.
An dieser Stelle werden nur die wichtigsten Befehle zum Ändern aufgelistet. Alle weiteren Befehle und Details zu den Befehlen sind im Handbuch von Bricscad zu finden.
Grundsätzlich kann ein Ändern-Befehl auf zwei verschiedene Arten gestartet werden:
oAuswahl bzw. Eingabe des Ändern-Befehls, anschließend ein oder mehrere Objekte zum Ändern auswählen.
Die Objektauswahl muss mit ENTER bestätigt werden.
oZuerst ein oder mehrere Objekte in der Zeichnung selektieren und anschließend den Ändern-Befehl auswählen bzw. eingeben.
Diese Variante hat den Vorteil, dass Sie sich eine ENTER-Eingabe sparen können!
|
schieben - Alias S
Verschiebt ein oder mehrere Objekte in eine Richtung, ausgehend von einem Basispunkt.
: _move
Objekte wählen, die verschoben werden sollen:
Gegenüberliegende Ecke:
Objekte im Satz: 2
Objekte wählen, die verschoben werden sollen:
Basispunkt eingeben: <Verschiebung>:
Zweiten Punkt eingeben: <EINGABETASTE um den Basispunkt zur Verschiebung zu benutzen>:
|
|
|
kopieren - Alias KO
Kopiert ein oder mehrere Objekte, ausgehend von einem Basispunkt. Es werden beliebig viele Kopien von den Ursprungsobjekten erstellt. Das Kopieren wird mit der ESC-Taste beendet.
Die Systemvariable COPYMODE steuert, ob nur eine Kopie (COPYMODE = 1) oder beliebig viele Kopien (COPYMODE = 0) erzeugt werden.
: _copy
Objekte wählen, die kopiert werden sollen:
Gegenüberliegende Ecke:
Objekte im Satz: 2
Objekte wählen, die kopiert werden sollen:
Aktueller kopier Modus: Mehrfach
Basispunkt eingeben: mOdus/<Verschiebung>:
Zweiten Punkt eingeben: <EINGABETASTE um den Basispunkt zur Verschiebung zu benutzen>:
Zweiten Punkt eingeben: Zurück/Beenden:
|
|
|
skalieren - Alias V
Skaliert (vergrößert oder verkleinert) ein oder mehrere Objekte, ausgehend von einem Basispunkt. Die Proportionen der Objekte bleibt nach der Skalierung erhalten.
: _scale
Objekte zum Skalieren wählen:
Objekte im Satz: 1
Objekte zum Skalieren wählen:
Objekte im Satz: 2
Objekte zum Skalieren wählen:
Basispunkt:
Kopie/Basisskalierung/<Skalierungsfaktor> <1>: 2
|
|
|
drehen - Alias DH
Dreht ein oder mehrere Objekte um einen Drehpunkt.
: _rotate
Wählen Sie Objekte, die gedreht werden sollen:
Objekte im Satz: 1
Wählen Sie Objekte, die gedreht werden sollen:
Drehpunkt:
Kopie/Basiswinkel/<Drehwinkel> <0>: 45
|
|
|
spiegeln - Alias SP
Spiegelt ein oder mehrere Objekte entlang einer Spiegelachse, die durch zwei Punkte definiert werden.
Die Systemvariable MIRRTEXT steuert, ob die Richtung eines Textes gespiegelt (MIRRTEXT = 1) oder normal (MIRRTEXT = 0) angezeigt wird.
: _mirror
Zu spiegelnde Objekte wählen:
Gegenüberliegende Ecke:
Objekte im Satz: 1
Zu spiegelnde Objekte wählen:
Start der Spiegelachse:
Ende der Spiegelachse:
Ursprüngliche Objekte löschen? <N>
|
|
|

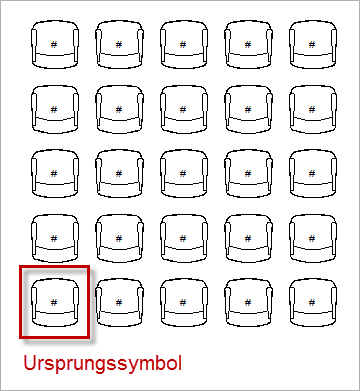

reihe - Alias RH
Verteilt Objektkopien auf eine beliebige Kombination von Zeilen, Spalten und Ebenen. Dies ist die dynamische Reihe, die in Bricscad 2012 eingeführt wurde.
: _array
Anzuordnende Objekte wählen:
Objekte im Satz: 1
Anzuordnende Objekte wählen:
Reihentyp: Polar/<Rechteckig>:
Anzahl Zeilen in Reihe <1>: 5
Anzahl Spalten <1>: 5
Vertikaler Abstand zwischen Zeilen oder Rechteck-Abstand: 800
Horizontaler Abstand zwischen Spalten: 800
|
|
|
ursprung - Alias UR
Löst ein zusammengesetztes Objekt in seine Bestandteile auf. Zusammengesetzte Objekte sind z.B. Polylinien, Absatztexte oder Blöcke.
: _explode
Aufzulösende Objekte wählen:
Objekte im Satz: 1
Aufzulösende Objekte wählen:
|
|
