Layer können ein- und ausgeblendet werden. Alle Objekte auf einem ausgeblendeten Layer werden unsichtbar in der Zeichnung und lassen sich demzufolge dann nicht mehr selektieren, bearbeiten oder drucken. Das Ausblenden von Layern hilft, den Überblick in einer Zeichnung zu behalten. Ausgeblendete Layer können jederzeit wieder eingeblendet werden.
Es gibt zwei Arten, Layer sichtbar oder unsichtbar zu machen: Ein/Aus und Tauen/Frieren.

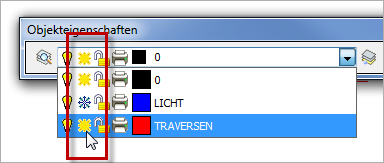

Layer werden über das Symbol der Glühlampe ein- und ausgeschaltet.
Der Layer ist eingeschaltet, wenn die Glühlampe hell leuchtet.
Der Layer ist ausgeschaltet, wenn die Glühlampe dunkel ist.
Die Glühlampe bewirkt lediglich, dass die Objekte des ausgeschalteten Layer in der Zeichnung nicht mehr angezeigt werden. Wenn eine Regenerierung der Zeichnung erfolgt, werden die ausgeblendeten Objekte weiterhin mit berechnet.
Komplexe Elemente, wie z.B. ein Block, dessen Bestandteile auf einen anderen, getauten Layer liegen, bleiben auch nach dem Ausschalten weiterhin sichtbar. Der interne getaute Layer hat dabei Vorrang vor dem Layer, auf dem der Block liegt. Diese Blöcken können nur durch das Frieren des Layers ausgeblendet werden.
|
Layer werden über das Symbol der Sonne bzw. Schneeflocke getaut und gefroren. Das Tauen und Frieren ist im Vergleich zum Ein- und Ausschalten wesentlich mächtiger.
Der Layer ist getaut, wenn die Sonne angezeigt wird.
Der Layer ist gefroren, wenn die Schneeflocke angezeigt wird.
Im Unterschied zu Layer Ein/Aus werden Objekte auf einem gefrorenen Layer bei einer Regenerierung der Zeichnung nicht berechnet. Bei komplexen oder umfangreichen Zeichnungen kann dies bei der Anzeige im Ansichtsfenster zu einem Geschwindigkeitsvorteil werden, da nur die sichtbaren Objekte in der Zeichnung berechnet und angezeigt werden.
Komplexe Elemente wie z.B. ein Block, dessen Bestandteile auf einem anderen, eingeschalteten Layer liegen, wird durch das Frieren ausgeblendet.
Gefrorene Layer können nicht zum aktuellen Layer gemacht werden.
|
