Jedes Objekt in der Zeichnung besitzt bestimmte Eigenschaften. Die wichtigsten davon sind Farbe, Linientyp und Linienstärke. Alle Objekteigenschaften können individuell und beliebig vergeben und angepasst werden. Die Anpassung der Objekteigenschaften erfolgt über den Objekteigenschaften-Werkzeugkasten.
Alle in der Zeichnung erstellten Objekten werden die entsprechend eingestellten aktiven Eigenschaften zugeordnet.
Es gibt immer nur eine aktuell aktiven Eigenschaft pro Eigenschaftstyp.
Die aktuelle Eigenschaft wird aus einem der Drop-Down-Felder des Objekteigenschaften-Werkzeugkastens ausgewählt.
|
Eigenschaft von Objekt ermitteln

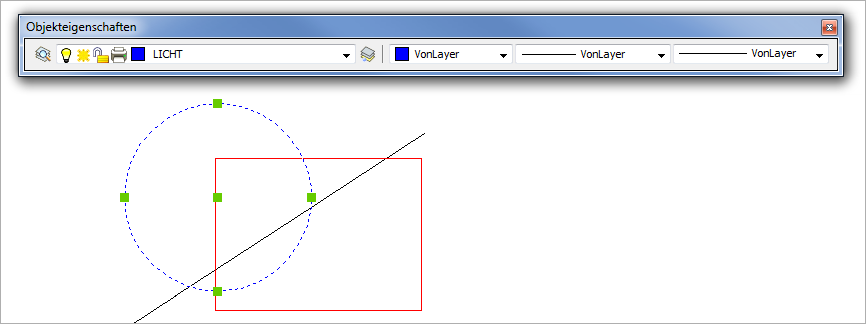

Einem Zeichnungsobjekt ist meistens auf den ersten Blick nicht anzusehen, welche Eigenschaften diese hat. Durch die Selektion des Objekts in der Zeichnung werden die Objekteigenschaften im Objekteigenschaften-Werkzeugkasten angezeigt.
Werden mehrere Objekte ausgewählt, die verschiedene Eigenschaften aufweisen, dann werden im Objekteigenschaften-Werkzeugkasten nur leere Felder angezeigt.
Achtung! Nicht vergessen, selektierten Objekte mit der ESC-Taste wieder zu deselektieren. Ansonsten kann es bei den nächsten Arbeitsschritten zu unerwünschten Ergebnissen kommen.
|
Eigenschaft eines Objektes ändern
Die Eigenschaft eines Objektes wird geändert, in dem das Objekt selektiert und anschließend im Objekteigenschaften-Werkzeugkasten die neue Eigenschaft ausgewählt wird.
Achtung! Nach der Änderung nicht vergessen, die selektierten Objekte mit der ESC-Taste wieder zu deselektieren. Ansonsten kann es bei den nächsten Arbeitsschritten zu unerwünschten Ergebnissen kommen.
|
