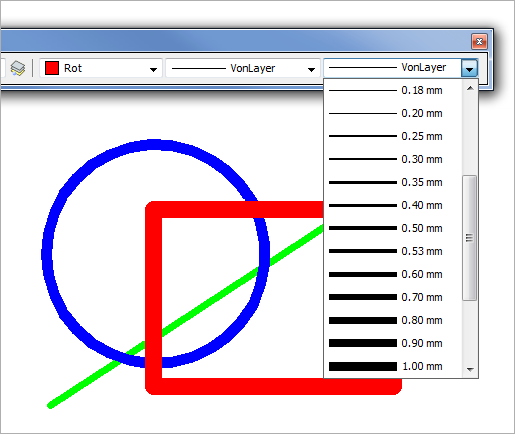

Jedem Objekt in der Zeichnung kann eine individuelle Linienstärke zugeordnet werden.
Die Linienstärke wird nur angezeigt, wenn in den Entwurfseinstellungen der Button LST aktiv ist!
Alternativ wird die Anzeige der Linienstärke über LWDISPLAY gesteuert.
Die Strichstärke für die Anzeige im Ansichtsfenster ist kein festgelegter Wert, sondern wird immer relativ zum aktuellen Zoomfaktor angepasst. Die Strichstärke kann nicht stufenlos angepasst werden, sondern nur in Pixel-Sprüngen. Das Einschalten der Strichstärke ersetzt nicht die Plot-Vorausschau: Nur dort kann geprüft werden, ob Linien mit Strichstärken ineinanderfließen, weil der Abstand zu klein oder die Strichstärke zu groß ist.

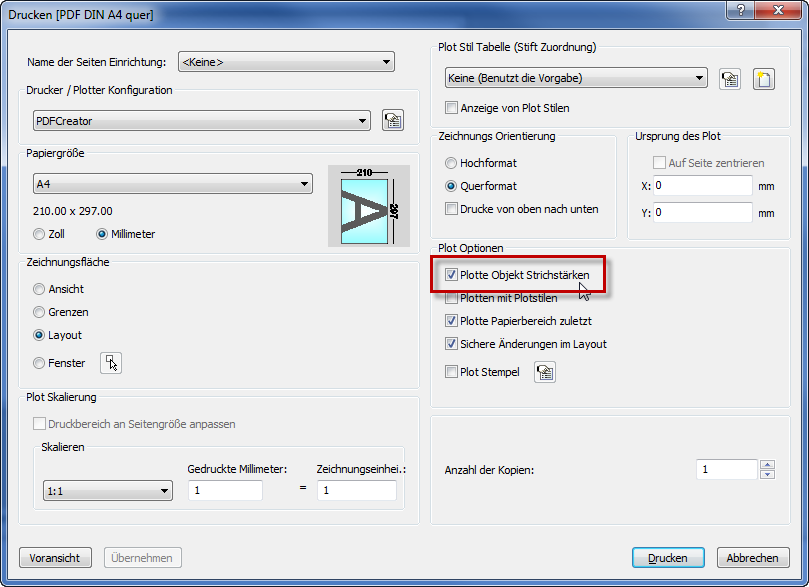

Die Zuweisung einer Strichstärke ist in erster Linie für die Bildschirmanzeige gedacht und nicht für das Plotten auf einem Blattpapier. Soll die angezeigte Strichstärke die gedruckte Strichstärke bestimmen, dann muss in der Seiteneinrichtung für ein Layout die Option Mit Linienstärke Plotten eingestellt werden.
Wenn als Linienstärke VonLayer eingestellt wird, kommt die Linienstärke des Objekts über den Layer, auf dem das Objekt liegt.
Die Linienstärke VonBlock ist nur entscheidend, wenn aus dem Objekt in der Zeichnung ein Block erstellt werden soll. Die Linienstärke des Blocks kann dann nur geändert werden, wenn intern die Elemente des Block die Linienstärke VonBlock besitzen. Wenn eine andere Linienstärke eingestellt ist, dann kann die Linienstärke des Blocks nicht verändert werden.
Achtung! Nach der Änderung nicht vergessen, die selektierten Objekte mit der ESC-Taste wieder zu deselektieren.
Ansonsten kann es bei den nächsten Arbeitsschritten zu unerwünschten Ergebnissen kommen
Die Linienstärke wird in der Systemvariablen CELWEIGHT gespeichert.
Die vorgegebene Linienstärke wird in der Systemvariablen LWDEFAULT gespeichert.
Die Systemvariable LWDISPLAY steuert die Anzeige der Linienstärke im Ansichtsfenster (0 = aus, 1 = ein).
Die Systemvariable LWUNITS bestimmt die Anzeige der Einheit in mm (1) oder Zoll (0) im Drop-Down-Menü.
