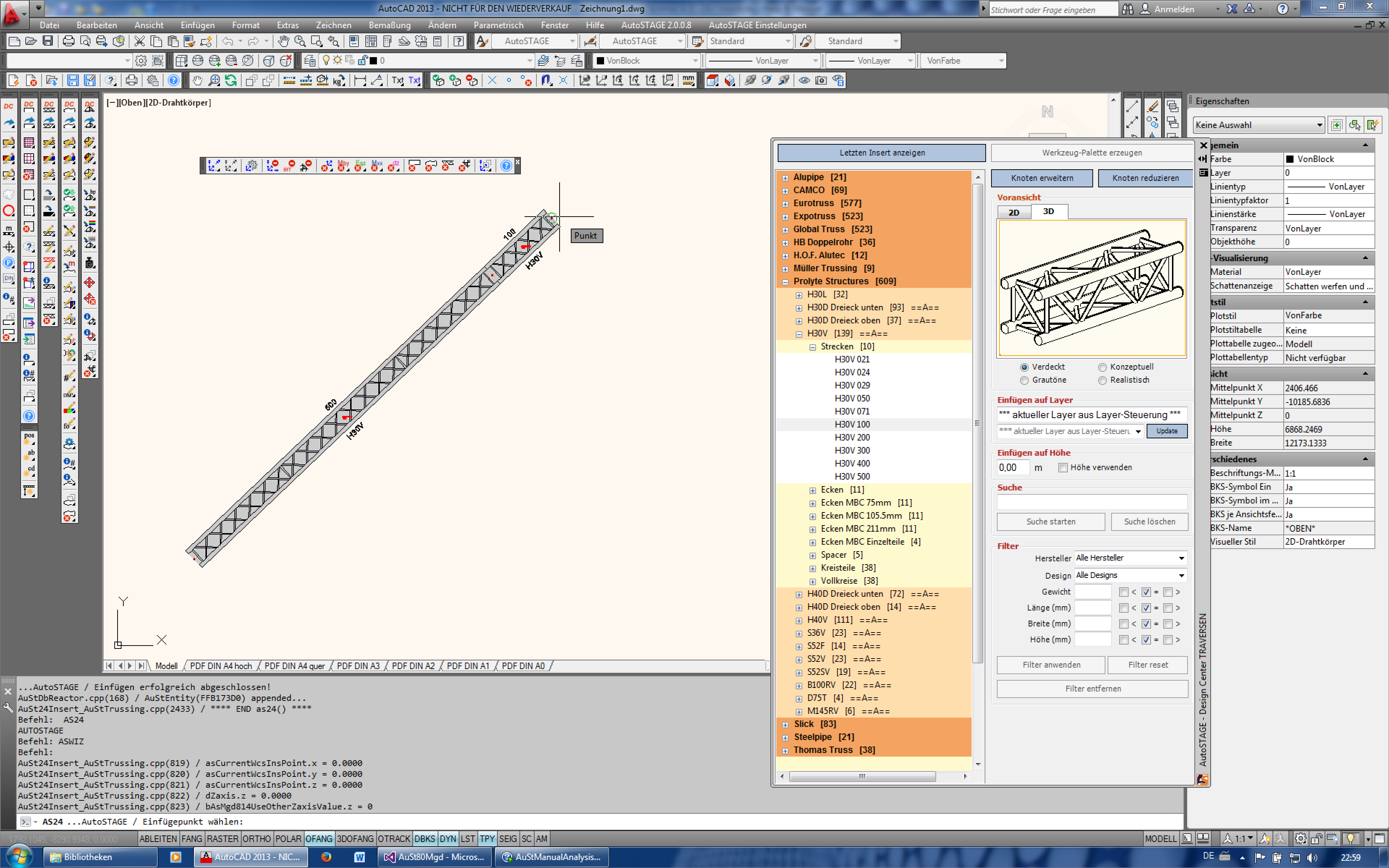

Traversen werden über das Design Center Traversen (ASDCTR) eingefügt.
Beim Einfügen ist es für die richtige Berechnung unerlässlich, dass Traversen immer genau Anfang auf Ende liegen. Um dies zu erreichen, sollte immer der rote Fangpunkt der Traverse gefangen werden, an die angefügt werden soll.
Ecken werden äquivalent eingefügt.
Traversen dürfen nicht um ihre eigene X - Achse rotiert werden.
Die unterstützen Traversensysteme sind mit "==A==" im Design Center markiert. Nur in AutoSTAGE Analysis eingepflegte Traversen können in der Berechnung verwendet werden.
Wenn Ihnen ein bestimmter Typ von Traverse zur Berechnung fehlt, schreiben Sie eine Mail an support@autostage.de und wir, vorausgesetzt der Machbarkeit, pflegen die Traverse ein!

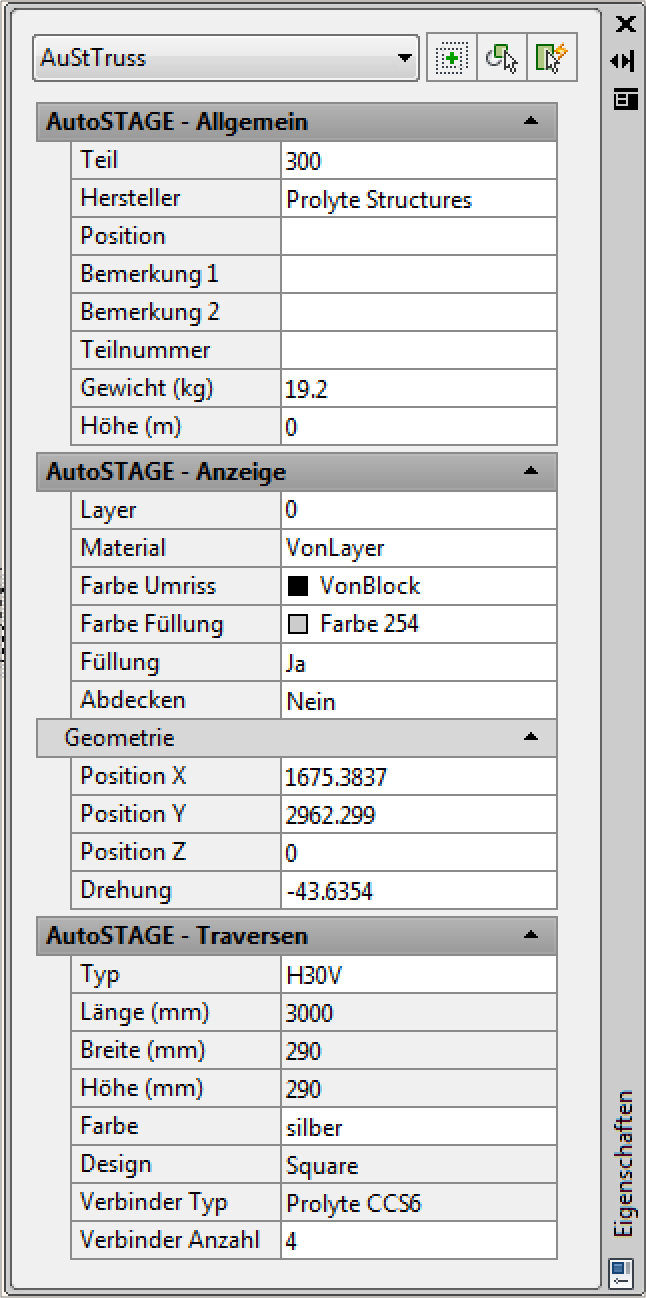

 Die Eigenschaftspalette Traversen Mit Eigenschaftspalette der Traverse kann man die Parameter, mit denen die Traverse in die Berechnung eingeht, steuern.
Folgende Parameter haben Einfluss auf die Berechnung:
Hersteller
Der Hersteller wird im Berechnungsbericht ausgewiesen.
Gewicht
Wenn die verwendete Traverse nicht für AutoSTAGE Analysis eingepflegt ist, wird der unter Gewicht angegebene Wert als Eigengewicht verwendet. Ansonsten wird der in AutoSTAGE Analysis hinterlegte Wert verwendet.
Höhe
Hier wird die Höhe der Traverse eingestellt.
Typ
Über den Typ erkennt AutoSTAGE Analysis den Traversenquerschnitt.
|
Im folgenden Beispiel kann AutoSTAGE Analysis die Traversen nicht miteinander verbinden.
Achten Sie darauf, dass Traversen immer bündig eingefügt werden!

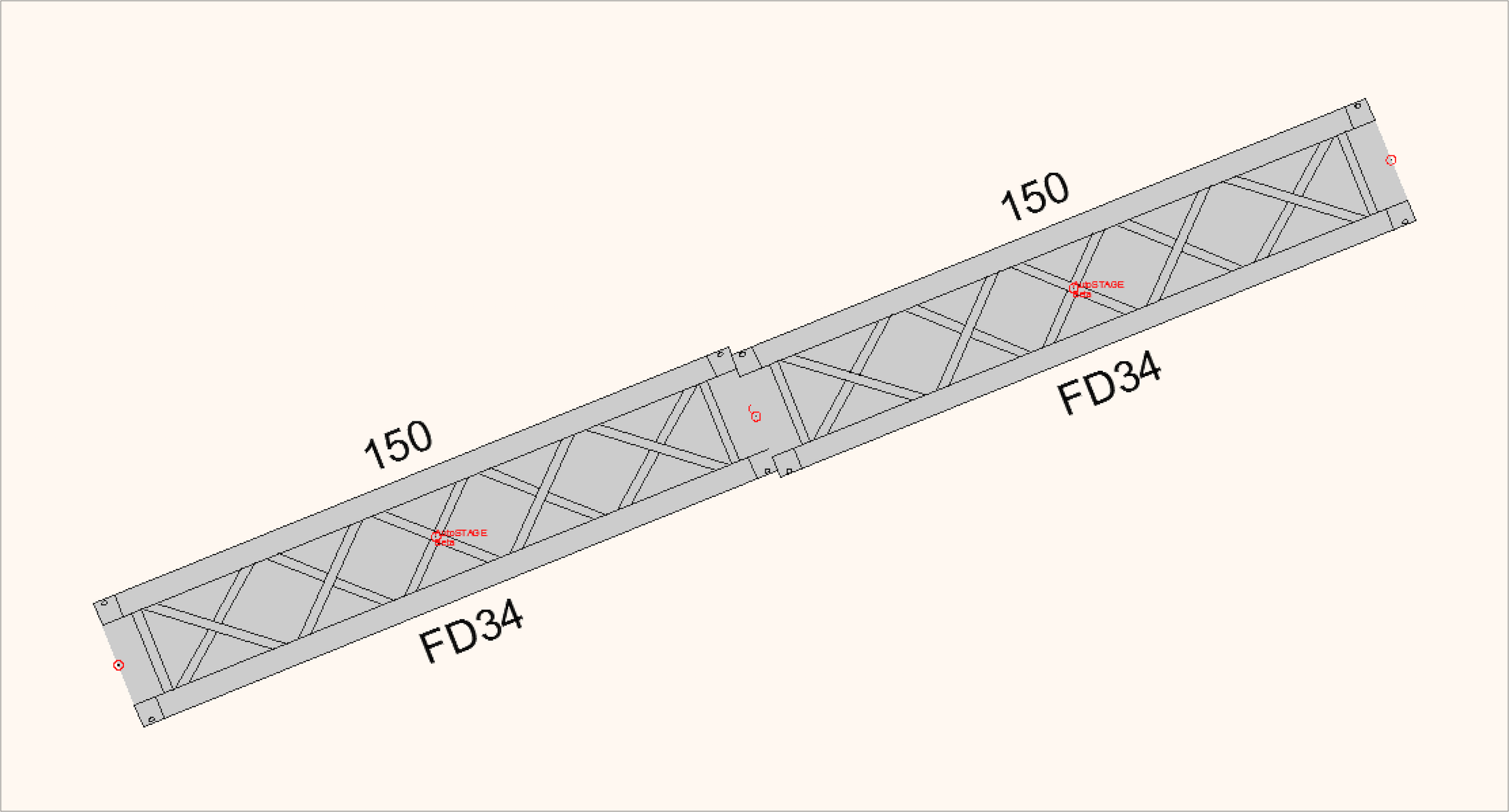

 Falsch eingefügte Traverse
Der SystemChecker von AutoSTAGE Analysis überprüft für alle Traversen, ob zwei Traversen sehr nah aneinander eingefügt, aber nicht verbunden wurden. Do lassen sich Fehleingabe sehr schnell korrigieren.

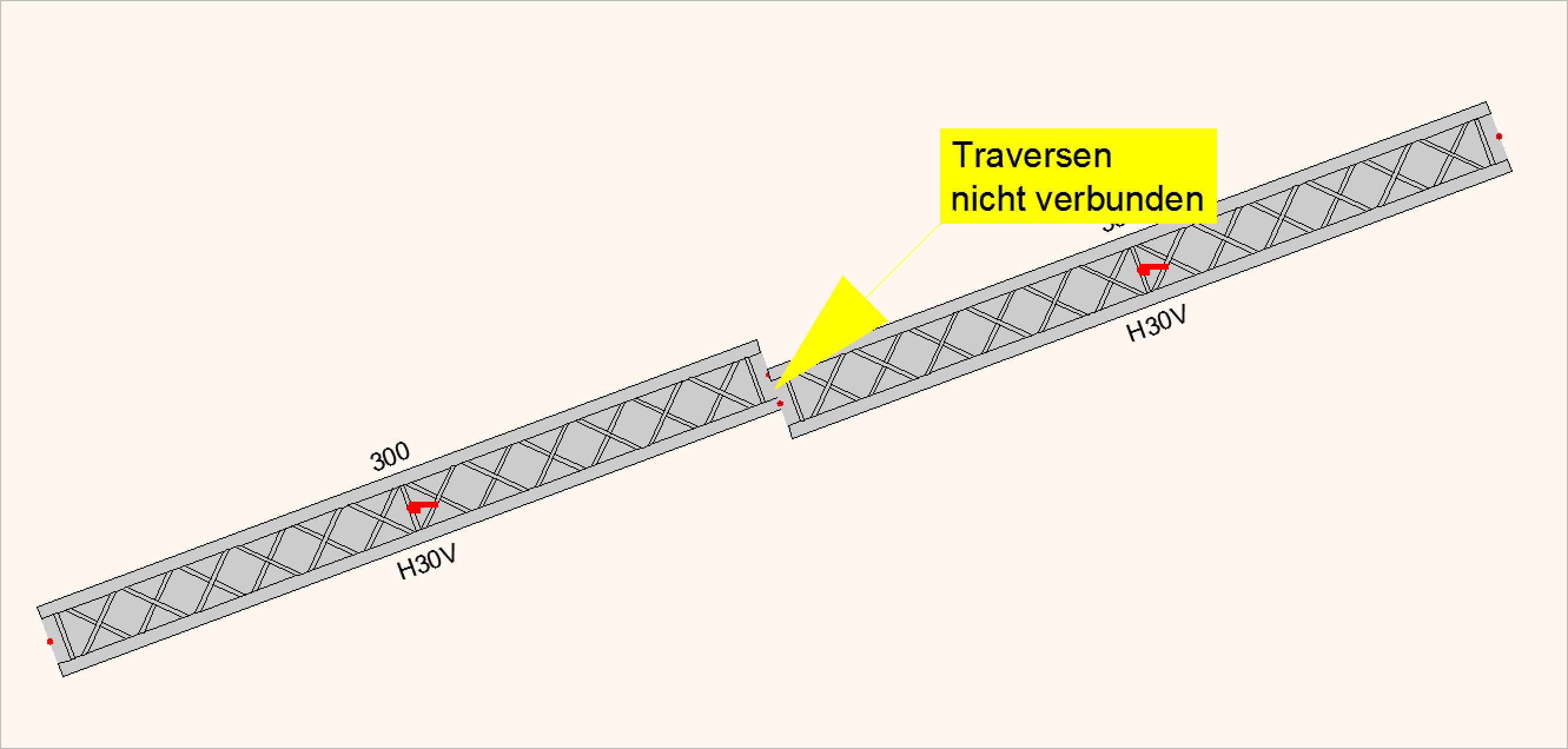

 Der AutoSTAGE Analysis SystemChecker zeigt bei nicht verbundenen Traversen einen Hinweis direkt an der Traverse an |
Wenn der benötigte Traversenquerschnitt nicht in unserer Bibliothek vorhanden ist, wird mit einem generischen Querschnitt gerechnet. Dieser ist ideell steif. Dies führt bei statisch unbestimmten System in Kombination mit weniger steifen Querschnitten zu verfälschten Ergebnissen.
|
Generische Traversen Querschnitte
