Scheinwerfer die sich auf einer Traverse befinden werden von AutoSTAGE Analysis automatisch als Last auf der Traverse erkannt.

Dabei wird ein Deviationsmoment (Torsionsmoment durch außer mittige Belastung der Traverse) berücksichtigt.

Scheinwerfer können auch in der 3D Ansicht hinzugefügt werden.

Beispiel für Scheinwerfer: Der Linke und Rechte wird als Last erkannt, der in der Mitte nicht

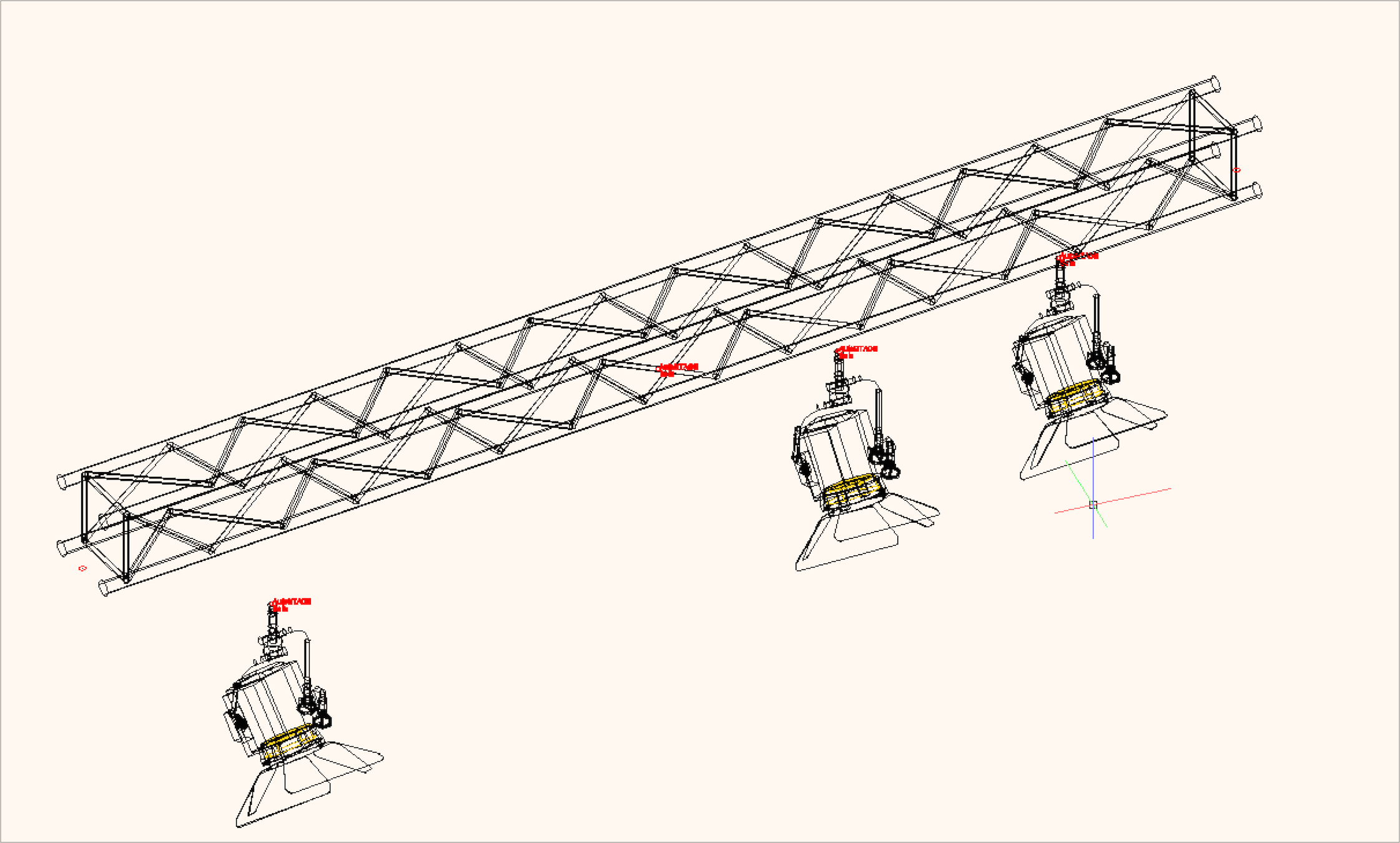

Beispiel für Scheinwerfer in der 3D Ansicht: Der Linke und der Mittlere werden nicht erkannt. Der Rechte wird als Last der Traverse erkannt

Generische Punktlasten werden wie Scheinwerfer eingefügt. Es gelten die gleichen Kriterien wie bei Scheinwerfern damit AutoSTAGE Analysis die Last einer Traverse zuordnen kann.

Generische Punktlasten werden entweder über den Werkzeugkasten "Rigging" eingefügt oder über den Befehl (ASRGE) direkt in der Zeichnung platziert.

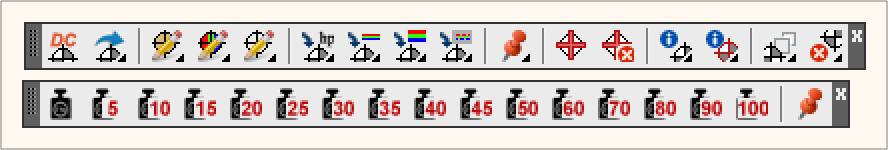

Werkzeugkasten Rigging

Im Werkzeugkasten stehen verschiedene vordefinierte Gewichte zur Verfügung. Sie können jedoch auch individuelle Gewichte einstellen.

ASRGE

...AutoSTAGE / Gewicht in kg eingeben <5> : 20

...AutoSTAGE / Einfügepunkt wählen:

...AutoSTAGE / Einfügen erfolgreich abgeschlossen!

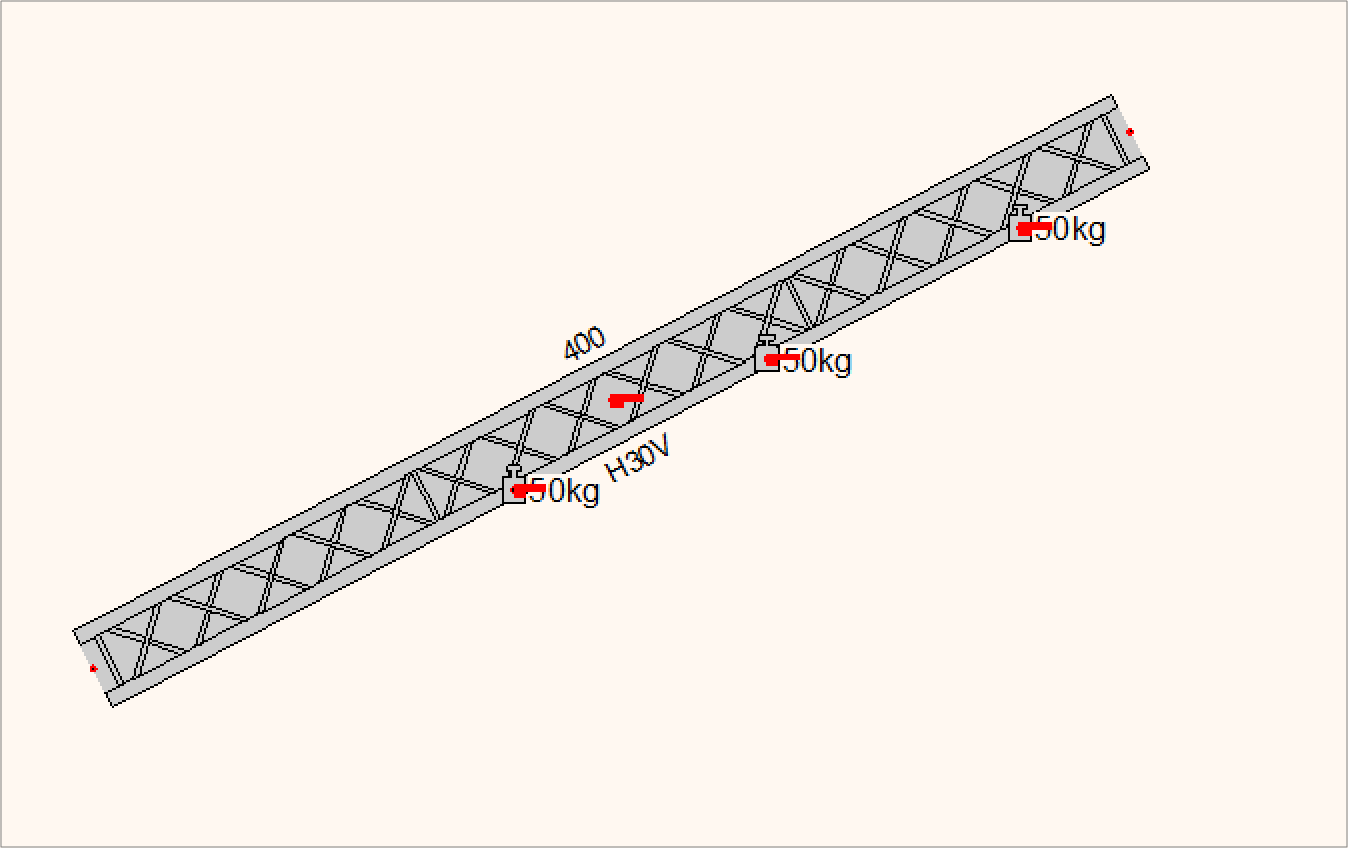

Anzeige im 2D Zeichnungsbereich

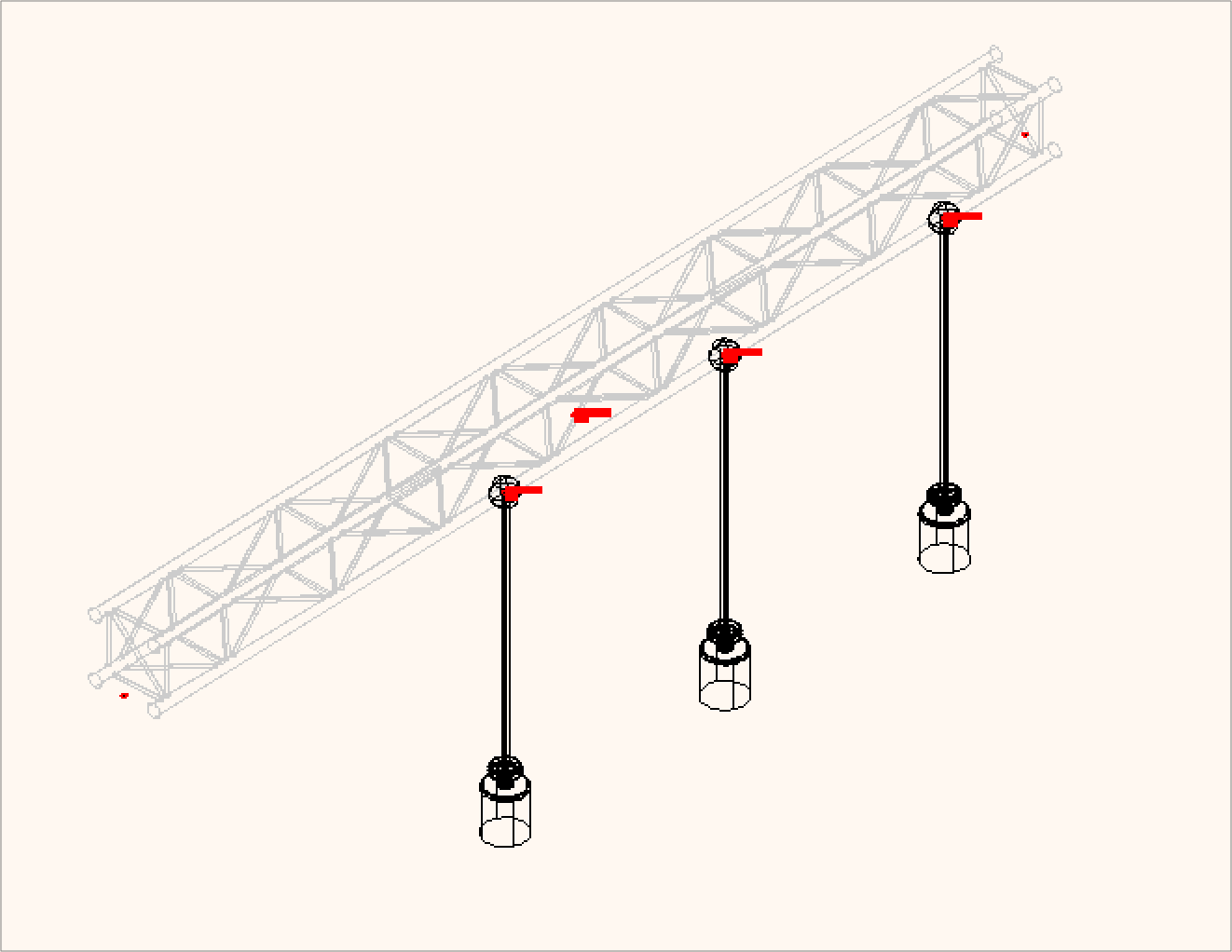

Anzeige im 3D Zeichnungsbereich

Im folgenden Beispiel kann AutoSTAGE Analysis die Lasten keiner Traverse zuordnen.

Achten Sie darauf das Lasten immer auf dem Wipeout der Traverse eingefügt werden!

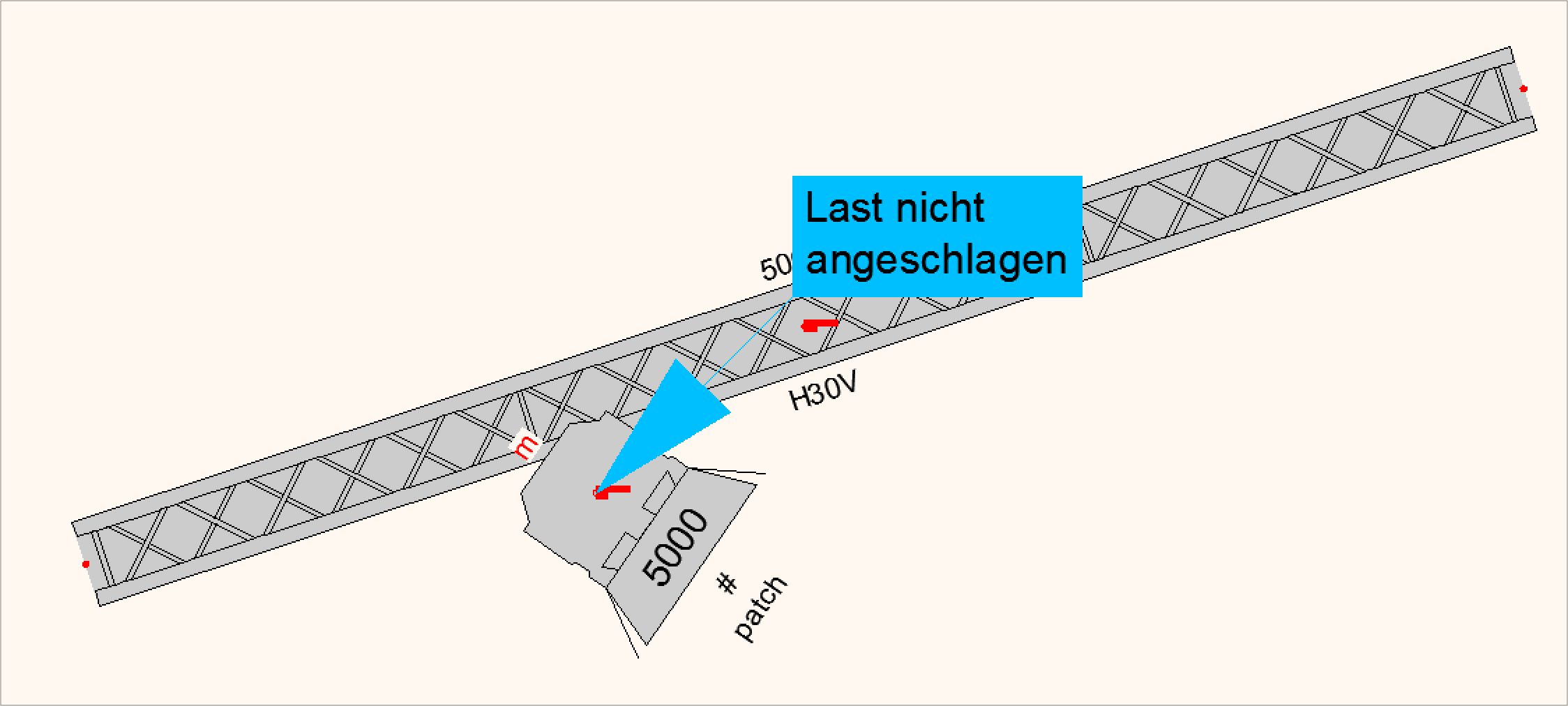

Der AutoSTAGE Analysis SystemChecker zeigt bei nicht verbundenen Lasten einen Hinweis direkt an jeweiligen Last an

Der SystemChecker von AutoSTAGE Analysis überprüft für alle Lasten, ob diese sich auf einer Traverse befinden. Wenn eine Last nicht angeschlagen ist, wird eine Fehlermeldung im Zeichnungsbereich angezeigt.

Streckenlasten können über den Befehl (ASRLL0) eingefügt werden.

...AutoSTAGE / Gewicht/Meter in kg eingeben <5> : 20

...AutoSTAGE / Startpunkt eingeben:

...AutoSTAGE / Endpunkt eingeben:

...AutoSTAGE / Streckenlast erfolgreich gezeichnet!

...AutoSTAGE / Endpunkt eingeben: *Abbruch*

Dabei kann die Streckenlast nach dem Einfügen der ersten Streckenlast ganz normal, wie bei normalen Linien, weiter gezeichnet werden.

Folgende Bedingungen gibt es für das Einfügen der Streckenlasten

•Die Streckenlast muss innerhalb des Wipeouts der Traverse liegen

•Die Höhe der Streckenlast muss der Traverse entsprechen

•Die Streckenlast muss parallel zu der Traverse sein. Nutzen Sie dafür die Fangpunkte auf der Traverse.

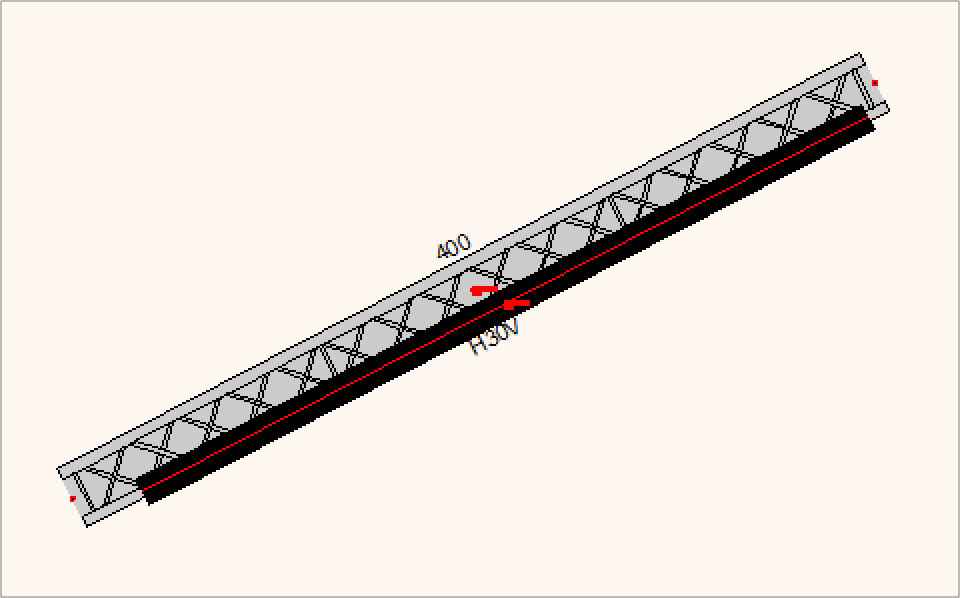

Anzeige einer Streckenlast im 2D Zeichnungsbereich

Anzeige einer Streckenlast im 3D Zeichnungsbereich

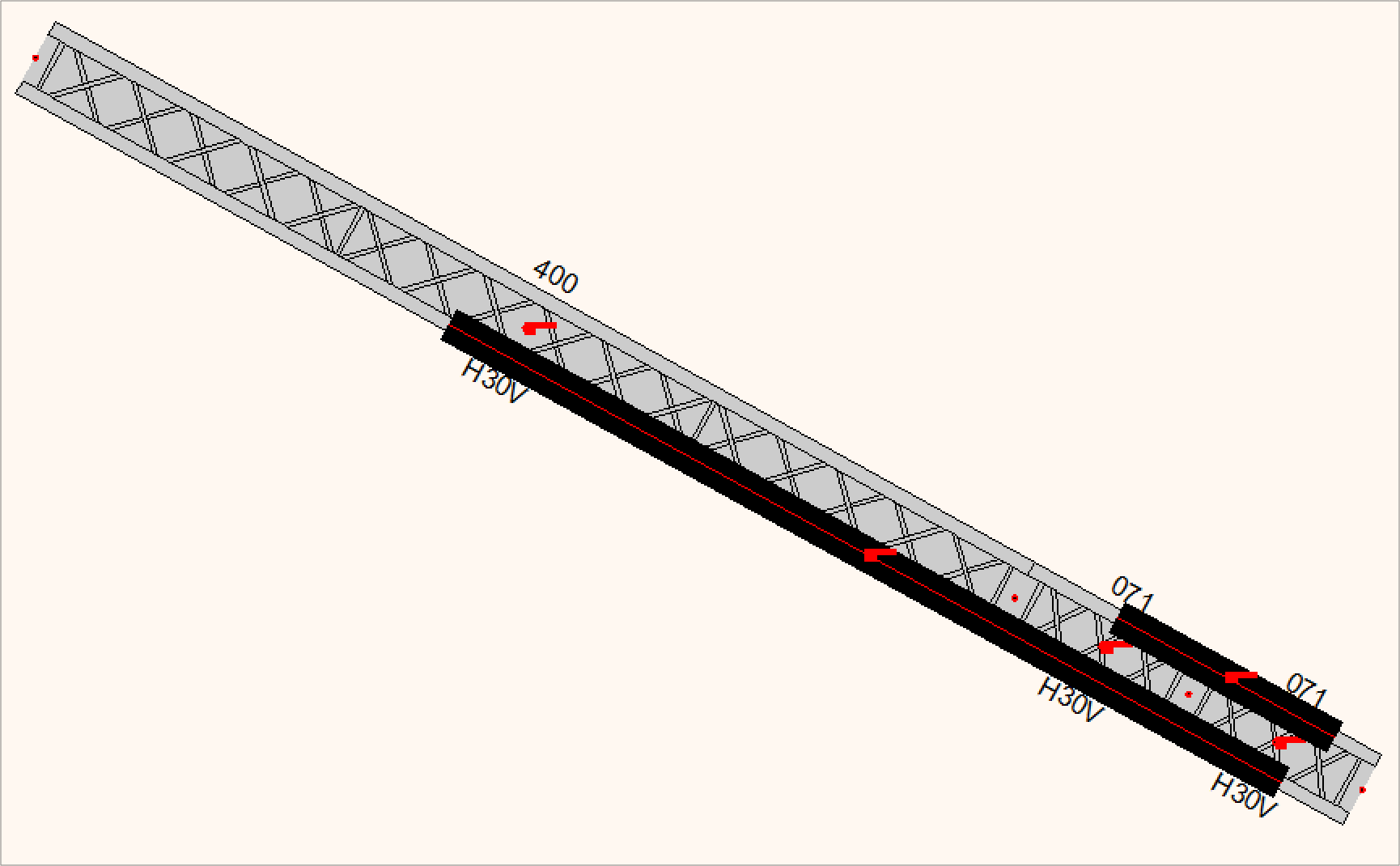

Einfügen von Streckenlasten über mehrere Traversen

Im folgenden Beispiel kann AutoSTAGE Analysis die Streckenlasten keiner Traverse zuordnen.

Achten Sie darauf das Lasten immer auf dem Wipeout und parallel zu der jeweiligen Traverse eingefügt werden!

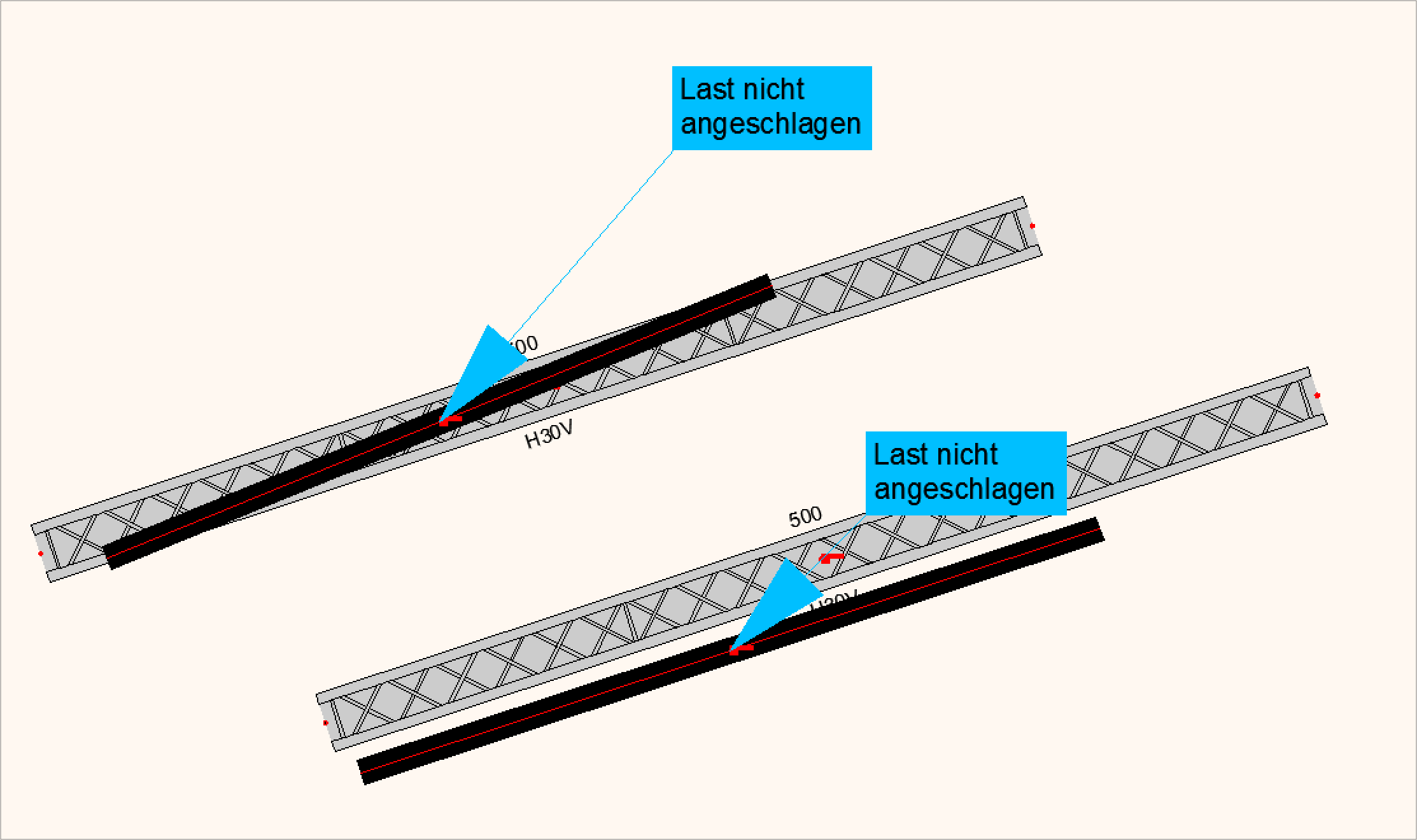

Der AutoSTAGE Analysis SystemChecker zeigt bei nicht verbundenen Streckenlasten einen Hinweis direkt an der jeweiligen Last an

Der SystemChecker von AutoSTAGE Analysis überprüft für alle Streckenlasten, ob diese sich auf einer Traverse befinden.

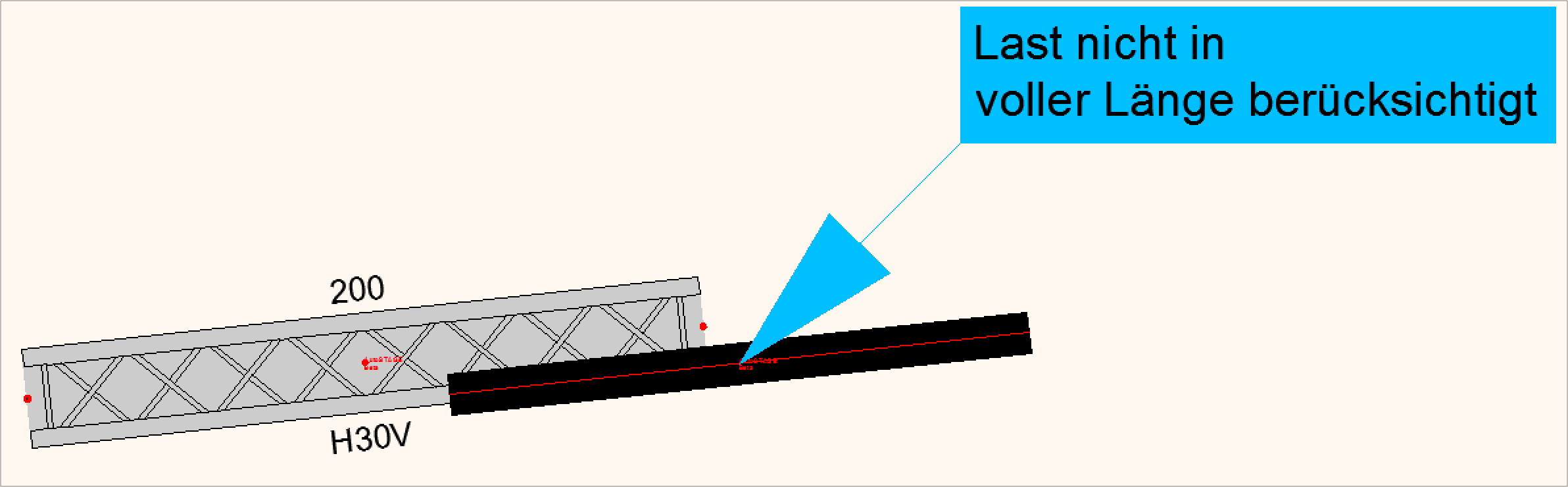

Der AutoSTAGE Analysis SystemChecker zeigt bei nicht in vollständiger Länge verwendeten Streckenlasten einen Hinweis direkt an der Streckenlast an

Der SystemChecker von AutoSTAGE Analysis überprüft, ob alle Streckenlasten in voller Länge berücksichtigt wurden.
